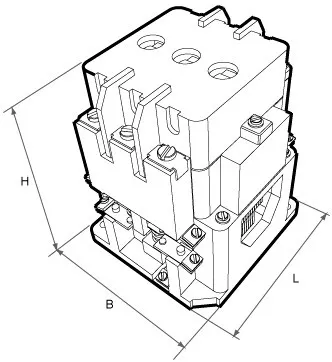

Малюнок 3 - Магнітний пускач серії ПМЕ

Схема пристрою і принципу роботи реле показана на малюнку 4. Реле складається з нагрівального елементу 1, що включається послідовно в одну з фаз ланцюга електродвигуна, біметалічної пластини 2, що утримує спусковий механізм 3, нормально замкнутих контактів 4, які включаються послідовно в ланцюг котушки пускача. При збільшенні струму в результаті перевантаження двигуна температура нагрівального елементу зростає.

Малюнок 4 - Схема пристрою теплового реле:
1 - нагрівальний елемент; 2 - біметалічна пластина; 3 - засувка (спусковий механізм); 4 - нормально замкнуті контакти; 5 - кнопка воз-врата; 6 - пружина

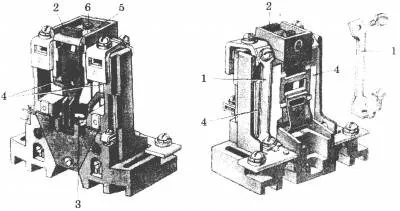

Малюнок 5 - Теплове реле ТРН:
1 - нагрівальний елемент; 2 - кнопка повернення; 3 - контакти теплового реле; 4 - біметалічна пластина; 5 - шкала регулювального важеля; 6 - важіль-регулятор

Під дією тепла биметаллическая пластинка деформується і звільняє засувку спускового механізму, що призводить до розмикання контактів реле і розриву ланцюга котушки пускача Взвод спускового механізму після спрацьовування реле і повернення його контактів в замкнуте положення здійснюється після охолодження біметалічної пластини натисканням на кнопку 5 повернення реле головка якої виходить з отвору в кришці ящика пускача. Нагрівальні елементи реле випускаються на різні номінальні струми і вибираються відповідно до номінальних струмами двигунів. Реле ТРН двухполюсное, ТРП - однополюсное, РТТ, РТЛ - триполюсні, їх вбудовують в магнітні пускачі ПМА, ПМЛ. Реле ТРП комплектуються магнітними пускателями ПАЮ четвертого і вище габариту. Реле ТРН вбудовують в магнітні пускачі ПМЕ, П6 і паї третього габариту (малюнки 5, 6).

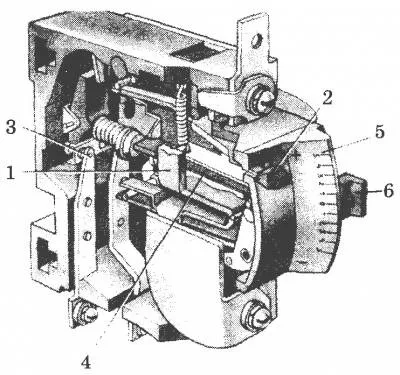

Малюнок 6 - Теплове реле ТРН:
1 - нагрівальний елемент; 2 - кнопка повернення; 3 - контакти теплового реле; 4 - біметалічна пластина; 5 - шкала регулювального важеля; 6 - важіль-регулятор

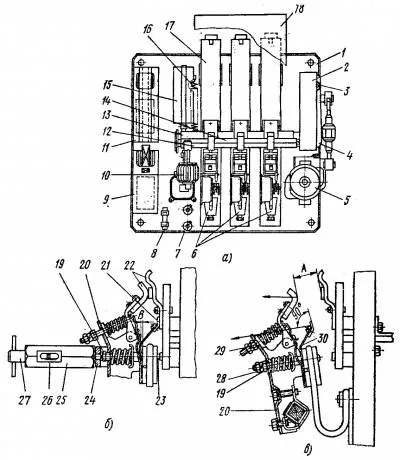

Контактори змінного і постійного струму призначені для дистанційного і автоматичного управління електродвигунами.
Контактор серії П6 застосовується для частого включення електродвигунів малої потужності (рисунок 7). Він складається з пластмасового корпусу, дві половини якого з'єднані чотирма гвинтами.
Електромагнітна система включає нерухому частину сердечника 7 і обмотку 6, рухому частину сердечника 5, з'єднану з пластмасовою траверсой 4, на якій змонтовані контактні містки 2 з рухомими контактами. Зусилля натискання контактів забезпечується пружинами 1, Нерухомі контакти припаяні до контактних пластин 3. Є блокувальні контакти 8. Для управління контактором використовується двокнопочні станція з кнопками «Пуск» і «Стоп».

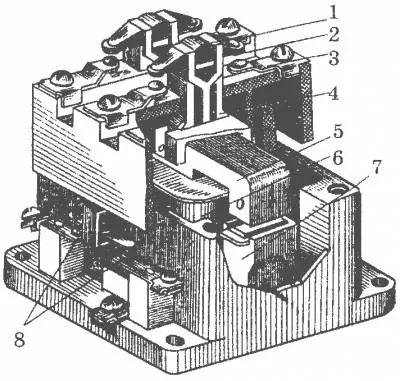

Малюнок 7 - Контактор П6:
1 - пружина; 2 - контактні містки; 3 - контактні пластини; 4 - тра-версії; 5 - рухома частина сердечника; 6 - обмотка; 7 - сердечник; 8 - блокувальні контакти

Запобіжники служать для захисту електричних ланцюгів і електроустановок від неприпустимих струмів навантаження або струмів короткого замикання.
В електроустановках і електричних мережах напругою до 1000 В в якості захисних апаратів широко застосовують запобіжники ПР (з закритим розбірним патроном без заповнення) і ПН (з закритим розбірним патроном, заповненим кварцовим піском).
За відповідності номінального струму плавкої вставки струму захищається електричного кола теплота, що виділяється нагрівається плавкою вставкою, віддається різним деталям запобіжника, а через них в навколишнє середовище. Зі збільшенням струму навантаження зростає температура нагріву плавкою вставки і інших деталей запобіжника.
Показниками, що характеризують запобіжники, є також залежність часу перегоряння плавкої вставки від проходить через неї струму, а також граничний струм відключення, в якості якого прийнято найбільший струм, що відключається запобіжником без пошкоджень, що перешкоджають його нормальній роботі.
При проходженні через плавку вставку запобіжника струму, переви-вирішального її номінальний струм, вставка перегоряє і розриває електричний ланцюг, відключаючи таким чином захищається ділянку від решти частини електроустановки. Запобіжники з плавкою вставкою є конструктивно простими, але в той же час досить надійними та економічними апаратами захисту електричних мереж і електроустановок напругою до 1000 В.
Запобіжник ПР (рисунок 8, а) складається з контактних стійок 1 і закритого розбірного патрона 3 без наповнювача, всередині якого розміщені одна або дві (в залежності від номінального струму запобіжника або робочого струму в захищається ланцюга) плавкі вставки.
Щоб уникнути випадання запобіжника при електродинамічних зусиль, що виникають в контактах в момент коротких замикань в електричному ланцюзі, що захищається запобіжником, в контактах забезпечуються необхідні натискання. Вони створюються за рахунок пружних властивостей матеріалу скоби контактних стійок (в запобіжниках на 15- 60 А), сталевий кільцевої або пластинчастої пружини (в запобіжниках на 100-350 А) і спеціального затиску з рукояткою 2, встановленого на контактній стійці.
Патрони (рисунок 8, б) запобіжника ПР представляють собою Фіброві трубку 4 з товщиною стінок 3-6 мм, всередині якої розташована плавкахвставка 5, а на кінцях навернені латунні втулки 6 з прорізами для проходу плавкою вставки. На втулки надіті латунні ковпачки 7, службовці контактними частинами у запобіжників на номінальні струми до 60 А. У запобіжників на 100-1000 А контактними частинами є мідні ножі 9. Щоб уникнути зсуву ножів в запобіжнику є фіксує шайба 8 з пазом для ножа.
Плавкі вставки (рисунок 8, в) являють собою пластинки з одним або декількома ділянками звуження. При перевантаженнях плавкахвставка (рисунок 9, а) перегорає зазвичай на одній ділянці звуження (рисунок 9, б), а при коротких замиканнях - на кількох ділянках одночасно (рисунок 9, в).
Плавкі вставки виготовляють з листового цинку марки Ц0 або Ц1 пу-тем штампування. При плавленні вставки запобіжника пари цинку прискорюють процес рекомбінації іонів, завдяки чому поліпшуються умови деионизации дугового простору, що сприяє швидкому гасінню електричної дуги в патроні. Відсутність в патроні заповнювач погіршує умови гасіння електричної дуги, що виникає при розриві електричного кола перегорають плавкою вставкою. Більш досконалими за своєю конструкцією та характеристиками є запобіжники ПН з розбірним патроном, заповненим кварцовим піском.

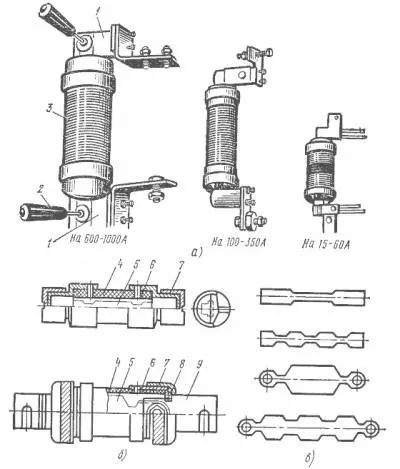

Малюнок 8 - Розбірні запобіжники ПР на номінальні струми 15-1000 А з незаполняемимі патронами:
а - загальний вигляд, б - патрони запобіжників на номінальні струми 15-60А і 100- 1000А, в - конструкції плавких вставок; 1,9 - контактні стійка і ніж, 2 - рукоятка затиску, 3 - розбірний патрон, 4 - фіброва трубка, 5 - плавкахвставка, 6,7 - латунні втулка і ковпачок, 8 - фіксує шайба

Малюнок 9 - Плавкі вставки

Малюнок 10 - Розбірний запобіжник ПН з патроном, що заповнюється кварцовим піском:
1 - фарфоровий патрон, 2 - плавкахвставка, 3 - шайба, 4 - контактний ніж, 5 - виступи для знімання патрона з контактів і установки його в контак-тах, 6 - кришка патрона

Запобіжник ПН (рисунок 10) складається з квадратного зовні і круглого всередині фарфорового патрона 1, в якому вміщена плавкахвставка 2, приварена до шайб 3 врубної контактних ножів 4. Контактні ножі, виступаючі з патрона, фіксуються прорізами в кришках 6, прикріплених гвинтами до торців патрона. Патрон заповнений сухим кварцовим піском. Для запобігання піску від зволоження патрон герметизирован прокладкою з листового азбесту товщиною 0,8 - 1 мм, встановленої між кришкою і патроном запобіжника.
Плавкахвставка запобіжника ПН є ще однією або НЕ-скільки мідних стрічок товщиною 0,15 - 0,35 мм і шириною до 4 мм з просечками довжиною 6 - 12 мм. При використанні плавкою вставки, що складається з тонких паралельних стрічок, знижується її перетин при даному номінальному струмі, а отже, і кількість пар металу в патроні при перегорання плавкої вставки. Це полегшує гасіння електричної дуги в патроні, так як при перегорання стрічок плавкою вставки виникає одночасно кілька паралельних дуг, що сприяє більш інтенсивному розсіюванню енергії дуги.
Для забезпечення швидкого плавлення вставки запобіжника і підвищення його захисної дії при малих перевантаженнях на стрічки плавкою вставки напаяні олов'яні кульки діаметром 0,5 - 2 мм (в залежності від номінальних струмів плавких вставок). Наявність цих кульок дозволяє використовувати «металургійний ефект», сутність якого полягає в тому, що при нагріванні вставки олов'яний кульку, що володіє більш низькою температурою плавлення, розплавляється раніше, ніж вставка, і, проникаючи в метал вставки, утворює сплав металу з характеристиками, відмінними від вихідного матеріалу великим електричним опором і більш низькою температурою плавлення. При токах перевантаження плавкахвставка, нагріваючись, перегорає в тому місці, де напаяний кульку з олова, при цьому температура нагріву всій вставки буде трохи нижче температури плавлення металу, з якого вона виконана.
Запобіжники ПР і ПН мають струмообмежувального здатне-стю, оскільки плавкахвставка в них перегорає раніше, ніж струм короткого замикання встигає досягти сталого значення. Запобіжники перебувати під постійним наглядом і своєчасного ремонту. Від їх справності залежить нормальна і безпечна робота захищаються електроустановок.
