Розрахунок витрати електродів на 1 тонну металоконструкцій

Точний розрахунок витратних матеріалів - основа будь-якого виробничого або будівельного процесу. Для металоконструкцій важливо враховувати не тільки специфіку конфігурації, але і необхідну кількість електродів для зварювання. Робити це рекомендується за прийнятими методиками. З їх допомогою можна досить точно обчислити витрату електродів на 1 тонну металоконструкцій.

Параметри, що впливають на витрату матеріалів

Спочатку потрібно визначитися з факторами, що впливають на кількість витратних матеріалів. Вони безпосередньо вплинуть на продуктивність і час виконання робіт. У випадку з електродами слід вибрати відповідну модель, що оптимально підходить для конкретної операції. Потім можна виконувати розрахунок витрати на 1 тонну металоконструкції.

Для обчислення потрібно з'ясувати наступні показники:

• Маса наплавлення матеріалу металоконструкції на шов. Його обсяг не повинен перевищувати 1,5% від ваги всієї конструкції.
• Протяжність зварювального шва. Крім стандартних розмірів враховується глибина. Якщо цей показник великий - роблять два або три шви для надійності з'єднання.
• Норма витрат. Це загальна маса наплавлення на 1 м.п. шва.

Останній показник є довідковим. Він залежить від марки використовуваних електродів. Довідкові дані можна взяти з ВСН -452-84. Але при цьому вибирається декілька методів розрахунку - теоретичний і практичний. Різниця між показниками визначає похибка.

Методики розрахунку на 1 тонну металоконструкцій

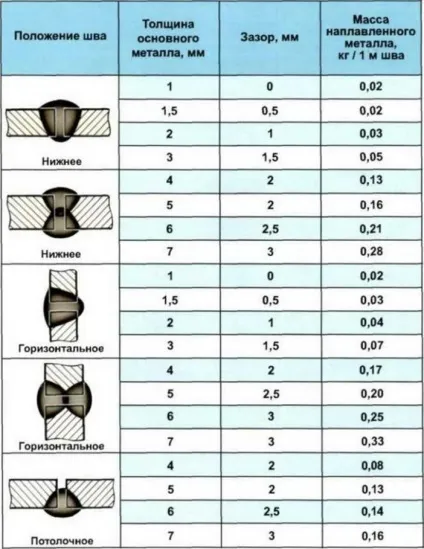

Для зварювання металоконструкцій вибирається кілька видів швів. Від цього залежить витрата електродів, так як для кожного типу орієнтацій визначена маса наплавленого металу. Вона ж, у свою чергу, впливає на швидкість виконуваних робіт. Ці дані наведені в таблиці.

Перший спосіб розрахунку, теоретичний, відносно простий. Для обчислення потрібно знати загальну масу металу в конструкції і спеціальний коефіцієнт. Формула виглядає наступним чином:

• Де М - загальна маса металу;
• К - довідковий коефіцієнт для кожного типу.

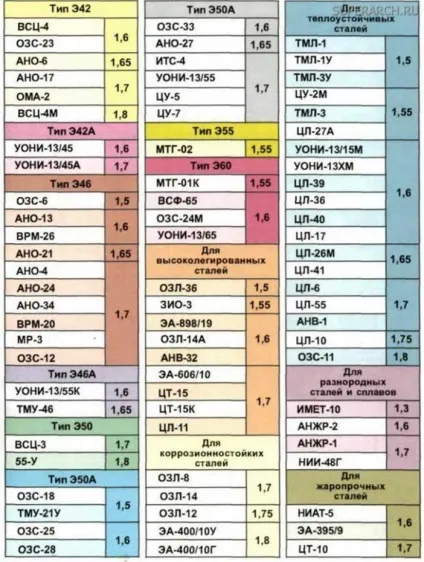

Дані останньої складової формули можна взяти з довідкових матеріалів. У зведеній таблиці показані значення коефіцієнта в залежності від марки електродів.

Другий спосіб дозволяє визначити масу наплавленого металу. Для нього не потрібно брати довідкові дані - необхідно лише зробити виміри з'єднувального шва. Розрахунки виконуються за такою формулою:

G = F * L * M

• Де F - сумарна площа поперечного перерізу;
• L - довжина зварюваного шва;
• М - маса дроту.

Користуючись цими формулами, можна досить точно розрахувати витрати електродів на зварювання 1 тонни металоконструкцій. Але при цьому потрібно враховувати похибку. Попередньо рекомендується перевірити правильність розрахунків на невеликій ділянці робіт. Це актуально при складанні великих конструкцій, де витрата електродів істотно вплине на собівартість. Якщо різниця не перевищує 5% - можна робити закупівлю витратних матеріалів за розрахунковими даними.

Раціональне зменшення витрат

Чи можна знизити розрахункову кількість електродів без втрати якості? Для цього рекомендується скористатися такими порадами фахівців:

• Використовувати напівавтоматичний або автоматичний режим зварювання. При ручному витрата присадки збільшується до 5%, що позначається на витратах.
• Параметри зварювального апарату - сила струму і напруги. Вони повинні відповідати характеристикам обраних електродів. При зміні витратних матеріалів виконується коригування роботи зварювального апарату.
• Положення електроду, при якому відбувається оптимальний витрата присадки, найчастіше визначається за результатами практичних розрахунків. Все залежить від параметрів металоконструкцій.

Користуючись вищеописаними правилами і рекомендаціями, можна з великою точністю визначити витрату електродів і домогтися оптимізації.
