Пристрій приймача а

Попов Олександр Степанович [4 (16) .3.1859, селище Тур'їнські Рудники, нині Краснотур'їнськ Свердловської області, - 31.12.1905 (13.1.1906), Харків], український фізик і електротехнік, винахідник електричного зв'язку без проводів (радіозв'язку, радіо). У 1882 закінчив фізико-математичний факультет Харківського університету і був залишений в ньому для підготовки до наукової діяльності. Викладач фізики і електротехніки мінного офіцерського класу (1883-1901) і Технічного училища Морського відомства в Кронштадті (1890-1900); професор фізики (з 1901) і директор (з 1905) Харківського електротехнічного інституту. Почесний інженер-електрик (1900) і почесний член українського технічного товариства (1901).

Його не задовольняв метод Герца, в якому індикатором коливань була маленька іскра, що розглядається в лупу, він шукав новий, практичний і чутливий детектор коливань. Так їм був сконструйований спеціальний механічний радіометр, повітряний термометр, але всі ці індикатори мало задовольняли Попова. Безсумнівно, що в цей час він думав про практичному застосуванні волі Герца, Тому він з особливою гостротою сприймав все нове в області детектування електричних коливань.

У 1890 р з'явилося повідомлення французького фізика Едуарда Бранлі про наблюденниє їм дії електричного розряду на провідність металевих порошків (заліза, алюмінію, сурми, кадмію, цинку, вісмуту і т. Д.). Бранлі писав: Якщо зробити контур, що складається з елемента Даніеля, чутливого гальванометра, металевого провідника і ебонітовою пластинки з нанесеною міддю або трубочки з тирсою, то здебільшого проходить лише незначний струм. Однак опір різко зменшується, що видно по сильному відхиленню гальванометра, якщо поблизу контуру зробити один або кілька розрядів. // М. А. Шателен, українські електротехніки, стор. 291.//

У 1894р. Бранлі описав більш детально це явище в статті "Про провідності несплошних проводять речовин". Однак ні в першому, ні в другому повідомленні не підкреслюється і навіть не вказується роль електричних коливальних процесів в зміні провідності, і питання про застосування цього явища як індикатор коливань навіть не ставиться.

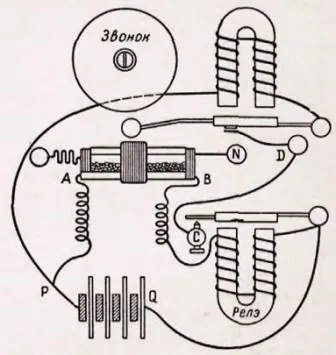

Трубка з тирсою підвішена горизонтально між зажимами М і N на легкої годинної пружині, яка для більшої еластичності зігнута з боку одного затиску зигзагом. Над трубкою розташований дзвінок так, щоб при своїй дії він міг давати легкі удари молоточком посередині трубки, захищеної від розбивання гумовим кільцем. Найзручніше трубку і дзвінок зміцнити на загальній вертикальної дощечці. Реле може бути вміщено як завгодно.

Діє прилад в такий спосіб. Струм батареї 4-5 в постійно циркулює від затискання Р до платинової платівці А, далі через порошок, що міститься в трубці, до іншої платівці В і по обмотці електромагніту реле назад до батареї. Сила цього струму недостатня для притягання якоря реле, але якщо трубка АВ піддається дії електричного коливання, то опір миттєво зменшиться і струм збільшиться настільки, що якір реле притягнеться. У цей момент ланцюг, що йде від батареї до дзвінка, перервана в точці С, замкнеться і дзвінок почне діяти, але одразу ж сотрясённая трубка знову зменшить її провідність, і реле розімкне ланцюг дзвінка.

З дослідів, наведених Поповим для випробування чутливості приймача, особливо важливі два перших:
1) Прилад відповідає на розряди електрофора через велику аудиторію, якщо паралельно напрямку розряду провести від точки А або В дріт довжиною близько 1 метра, для збільшення енергії, що досягає тирси.
2) У поєднанні з вертикальним дротом довжиною в 2,5 метра прилад відповідав на відкритому повітрі коливанням, зробленим великим Герцева вібратором (квадратні листи 40 сантиметрів осторонь) з іскрою в маслі, на відстані 30 сажнів.

На відстані 250 м в новій будівлі хімічної лабораторії університету перебувала отправітельная станція, що харчувалася котушкою Румкорфа. Біля неї чергував найближчий помічник А. С. Попова - П. Н. Рибкін.

Серед присутніх на засіданні були представники Морського відомства і найвизначніші українські фізики-електрики того часу: О. Д. Хвольсон, І. І. Боргман, А. І. Садовський, В. К. Лебединський, М. А. Шателен, А. Л . Гершун, Г. А. Любославскій, И. Н. Георгіївський, Н. А. Смирнов, В. В. Скобельцин, Н. А. Булгаков, Н. Г. Єгоров і Ф. Ф. Петрушевський. Перед засіданням всі присутні ознайомились з пристроєм радіоприймальної станції, а потім, сівши на студентських лавах, з хвилюванням приготувалися до досвіду передачі телеграми без проводів.

Засідання відкрив найстаріший фізик Ф. Ф. Петрушевський, надавши слово А. С. Попову. Після 30-40-хвилинного доповіді винахідник послав когось із присутньої молоді на відправних станцію до П. Н. Рибкіна із зазначенням почати радіопередачу.

Атмосфера у фізичній лабораторії стала напруженою. Усі присутні усвідомлювали, що присутні при демонстрації винаходу, майбутнє якого вже тоді уявлялося найбільшим. Хвилювання учасників засідання збільшилася ще тим, що текст першої в світі телеграми був відомий тільки Попову і Рибкіна. Зберігаючи зовнішній спокій, винахідник з посмішкою спостерігав за тим, з яким напруженою увагою всі присутні стежили за повільно з'являються на стрічці приймача Морзе буквами, які Петрушевський повторював крейдою на великій аудиторного дошці.

Процес передачі більш детально описує О. Д. Хвольсон. Передача відбувалася таким чином, що букви передавалися за алфавітом Морзе і притому знаки були ясно чути. У дошки стояв голова Фізичного товариства проф. Ф. Ф. Петрушевський, маючи в руках папір з ключем до алфавітом Морзе і шматок крейди. Після кожного переданого знака він дивився в папір і потім записував на дошці відповідну букву. Поступово на дошці вийшли слова Heinrich Hertz і притому латинськими буквами. Важко описати захват численних присутніх і овації А. С. Попову, коли ці два слова були напісани.Так початок своє життя один з найбільших винаходів людського генія. Великий винахідник увічнив в першій радіограмі того, хто першим в світі спостерігав електромагнітні хвилі. А. С. Попов був першою людиною, який змусив ці хвилі служити людині.

Попов перебував на службі Морського військового відомства і мав інструкції не розголошувати свого відкриття. Тому запис про історичний день згідно його вказівкою була зроблена в протоколах суспільства в такій формі: "А. С. Попов показує прилади для лекційного демонстрування дослідів Герца. Опис їх поміщено вже в ЖРФХО" (ЖРФХО, 1896, т. XXVIII, стор. 124 ).

Під час дослідів в 1895 Попов виявив, що його приймач реагує також і на грозові розряди. Тому Олександр Степанович побудував спеціальний прилад, що записує на рухому паперову стрічку сигнали, викликані електромагнітним випромінюванням гроз. Цей прилад, названий згодом грозоотметчиком, в 1895-96 використовувався їм для вивчення характеру атмосферних завад. Приймач Попова і грозоотметчик Попова зберігаються в Центральному музеї зв'язку в Ленінграді.

У 1895-96 Олександр Степанович Попов займався удосконаленням створених ним приладів, виступав з доповідями і показом їх роботи. Навесні 1897 в дослідах в Кронштадтської гавані Попов досяг дальності радіозв'язку 600 м, а влітку 1897 при випробуванні на кораблях - 5 км. В цей час він виявив, що металеві кораблі впливають на поширення ЕВ і запропонував спосіб визначення напрямку на працюючий передавач. Під час дослідів в 1897 А.С. Попов користувався ЕВ, лежачими на кордоні дециметрового і метрового діапазонів.

До цього ж часу відносяться роботи Попова з вивчення рентгенівських променів; їм зроблені перші вУкаіни рентгенівські знімки предметів і кінцівок людини.

Роботи Олександра Степановича Попова отримали високу оцінку вже його сучасників вУкаіни і за кордоном: так, приймач Попова був удостоєний Великої золотої медалі на Всесвітній виставці 1900 в Парижі. Особливим визнанням заслуг А.С. Попова стала постанова Ради Міністрів СРСР, прийняте в 1945, яким встановлено День радіо (7 травня) і заснована золота медаль імені А. С. Попова, що присуджується АН СРСР за видатні роботи і винаходи в області радіо. Ім'я Олександра Степановича Попова носять: Школа зв'язку в Кронштадті, Вище військово-морське училище в Ленінграді, Одеський електротехнічний інститут зв'язку, Центральний музей зв'язку, Науково-технічне товариство радіотехніки, електроніки і зв'язку, вулиця в Ленінграді, де він жив, і багато ін.

Перші кроки до радіо

Коли в 1887 р своїми експериментами німецький фізик Г.Р. Герц (1857 - 1894) довів справедливість гіпотези Дж.К. Максвелла (1831 - 1879) про існування електромагнітних хвиль, що поширюються зі швидкістю світла (званих тепер радіохвилями), багато винахідників в різних країнах зайнялися питанням використання цих хвиль для бездротової передачі сигналів. Чималий внесок внесли в це французький фізик Е. Бранлі (1844 - 1940), а також англійський учений О. Дж. Лодж (1851 - 1940).

Проблемою бездротової передачі сигналів багато займався американський вчений югославського походження Н. Тесла (1856 - 1943). У 1890 - 1891 рр. він створив спеціальний високовольтний високочастотний резонансний трансформатор, який зіграв виняткову роль в подальшому розвитку радіотехніки. У 1896 р Тесла передав радіосигнали на відстані 32 км. на суду, що рухалися по Гудзону. З 1901 р радіопередавачами стали обладнуватися морські судна. У 1905 р американець Форест встановив радіозв'язок між залізничним складом в дорозі зі станціями на дальність 50 км. У 1907 році було встановлено надійний радіозв'язок між Європою і Америкою. У 1910 році пароплав "Теннесі" отримав повідомлення про прогноз погоди з Каліфорнії на відстані 7,5 тис. Км, а в 1911 році була досягнута радіозв'язок на 10 тис. Км.

Літературні джерела:
Віргінський В.С. Хотенков В.Ф. "Нариси історії науки і техніки"
А.І.Берг. М.І.Радовскій, "Винахідник радіо А. С. Попов", Госекергоіздат, 1950, стор. 70
Історія фізики. Кудрявцев П.С. - М. Учпедгиз. 1956. с.234-235.
