Пристрій перфоратора дещо відрізняється від пристрою ударної дрилі, так як у перфораторів більш досконалий ударно-свердлильний механізм.

Приклад розташування деталей всередині корпусу перфоратора

Величезне число виробників перфораторів оснащують свої моделі різними конструкціями з різними конструктивними особенностямі.Но не дивлячись на всі ці відмінності, пристрій перфоратора практично не змінюється і є для всіх одінаково.Так як всі моделі містять одні й ті ж вузли і модулі, які дозволяють їм успішно справлятися з поставленим задачей.Обично в залежності від моделей і виробника, перфоратори можуть відзначитися один від одного лише розташуванням модулів в корпусі перфоратора.

3. притискної патроном.

4. Ударно-обертальним механізмом.

5. Антивібраційна система.

6. Система Vario-Lock.

Залежно від потужності перфоратори також оснащуються різними допоміжними системами, які як вважається роблять їх роботу і експлуатацію більш комфортною і безопасной.Такіе системи як наприклад, антивібраційна система, система Vario-Lock, (дозволяє зафіксувати інструмент в певному положенні для роботи), система дозволяє видалити пил під час роботи, механізм дозволяє обмежити і контролювати глибину свердління та інші.

Для того щоб зрозуміти суттєві конструктивні відмінності між перфоратором і звичайної ударної дрилем, рекомендую ознайомитися зі статтею: - Принцип роботи ударного дриля.

Фото-1.Перфоратор з вертикальним розташуванням електродвигуна.

Зовнішній вигляд перфоратора марки Makita з вертикальним розташуванням електродвигуна

Такі моделі можуть бути призначені не тільки для свердління в бетоні але і для руйнування бетона.То є оснащуються пристроєм, який дозволяє успішно зруйнувати бетон певної товщини (в залежності від потужності).

Фото-2.Перфоратор з горизонтальним розташуванням електродвигуна.

Не великий за розмірами перфоратор з горизонтальним розташуванням електродвигуна.

Такі моделі як правило відрізняються малою вагою і невеликою мощностью.Также як і перфоратори з вертикальним розташуванням електродвигуна можуть оснащуватися пристроєм для руйнування бетону невеликий толщіни.Но зустрічаються і важкі перфоратори, які мають горизонтальне розташування електродвигуна і можуть бути використовуватися з успіхом і для руйнування бетону і для свердління отворів.

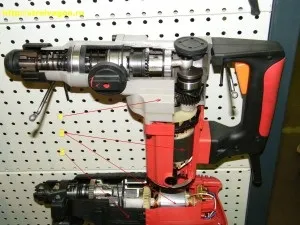

Фото-3.Перфоратори в розрізі

Перфоратор з вертикальним розташуванням двигуна в розрізі

На фото представлені два види перфоратора з вертикальним і горизонтальним розташуванням електродвігателя.Перфоратор з вертикальним розташуванням електродвигуна (дивись фото, позицію-1), як правило відрізняється не тільки своїм зовнішнім виглядом, але і потужністю від перфоратора з горизонтальним розташуванням двигуна (позиція-3) .На фото-3 позицією -2 позначений електродвигун.

Перфоратори мають горизонтальне розташування двигуна більш компактні і використовуються в основному для роботи у важкодоступних местах.Продолжітельность безперервного використання такого інструменту менше ніж для перфораторів з вертикальним розташуванням двігателя.Ето пояснюється тим що для роботи вертикальна компоновка забезпечує електродвигуна кращі умови.

При цьому здійснюється на багато ефективніше його охолодження і зменшується вібрація.Возможності під час свердління в бетоні і руйнуванні бетону різко зростають для перфоратора з вертикальним розташуванням електродвигуна, так як замість підшипника качає типу використовується кривошипно-шатунний механізм, у якого збільшений хід ударного поршня.Далее пропоную розібратися в пристрої ударного механізму.

Пристрій перфоратора з горизонтальним розташуванням двигуна

Пристрій ударного механізму перфоратора з горизонтальним розташуванням двигуна складається з:

1. -пьяний підшипник

4-ударник або по іншому ще називається бойок, 7-шестерня двігателя.На фото-4 також представлені: двигун-5, кнопка включення і виключення електродвигуна-6.

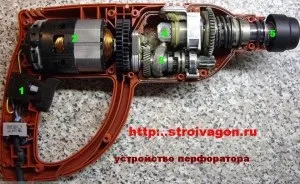

Фото-5.Устройство перфоратора з горизонтальним розташуванням двигуна:

Деталі й механізми складові конструкцію перфоратора з горизонтальним розташуванням двигуна

1-кнопка включення і виключення електродвигуна, 2-електродвигун, 3-п'яний підшипник, 4-ударний поршень, 5-притискної патрон.Во час роботи перфоратора обертання здійснюється електродвигуном передається на внутрішню втулку п'яного подшіпніка.Далее, зовнішня втулка п'яного підшипника з'єднана з поршнем і здійснює коливальні рухи, приводячи в дію ударний поршень.Между тараном і ударним поршнем перебувати повітряний простір, яке створює почергове підвищений тиск і разряженіе.В Тому таран повторює до лебательние руху ударного поршня, б'ючи тим самим по бойку.Боек в свою чергу вдаряє по свердла або списом знаходиться в притискному патроні перфоратора.Прімерно таким чином працює система ударного механізму перфоратора з горизонтальним розташуванням електродвигуна.

Пристрій перфоратора з вертикальним розташуванням двигуна

Фото-6.Устройство перфоратора з вертикальним розташуванням двигуна.

Пристрій перфоратора в розрізі з вертикальним розташуванням двигуна

У перфораторах з вертикальним розташуванням двигуна поршень приводиться в дію за допомогою кривошипно шатунного механізма.Такой механізм забезпечує більш високу амплітуду руху поршня і як правило більш високу потужність удара.Работа такого механізму відбувається таким же чином як і для перфораторів з горизонтальним розташуванням електродвигуна.

Фото-7.Устройство ударного механізму.

Пристрій ударного механізму перфоратора

Ударний механізм перфоратора з вертикальним розташуванням двигуна складається з:

1-кривошипно-шатунний механізм, 2-ударний поршень, 3-таран, 4-бойок (ударник), 5-свердло.

Фото-8.Работа ударного механізму.

Робота ударного механізму перфоратора

На фото-6 і 7 можна подивитися наочно переміщення тарана під час створення високого тиску повітря і розрідження між тараном і ударним поршнем.

Антивібраційне пристрій перфоратора

Потужні перфоратори оснащуються як правило антивібраційними пристроями, які в якійсь мірі зменшують створювану під час роботи вібрацію.Ізвестно що вібрація негативно позначається на здоров'ї людини, тому такі пристрої постійно удосконалюються.

Запобіжна муфта перфоратора

Для того щоб уникнути травми робочого і поломку інструменту, перфоратори оснащені запобіжними муфтамі.В разі заклинювання свердла в бетоні, запобіжна муфта зупинить обертання свердла в притискному патроне.Такім чином вдається уникнути різкого ривка перфоратора в руках робітника і отже поломку свердла, травми рук і різку навантаження на електродвигун.

Конструкція редуктора перфоратора
