Основне призначення будь-якого фундаменту - витримувати вагу споруди. Якщо ви купили ділянку і задумали вести на ньому будівництво своїми руками, то не заважає ознайомитися з головною роботою - пристрій фундаменту котеджу.
Серед багатьох фундаментів найпоширенішим є фундамент стрічкового типу. Такий фундамент не вимагає вкладення великих грошей і не представляє особливої складності. Його може побудувати будь-який початківець будівельник. Стрічковий фундамент відмінно підійде для будівництва котеджу. Необхідно враховувати, що на пучинистих грунті такого виду варіант досить витратний, найкраще його використовувати на сухому грунті.
Розмітка стрічкового фундаменту і проведення земельних робіт
Перш ніж зайнятися будівництвом стрічкового фундаменту, потрібно очистити від сміття ділянку і тільки тоді виконати розмітку.
Заздалегідь повинен бути на руках вже готовий проект самого котеджу. Відповідно до проекту потрібно нанести на землі кордону майбутнього фундаменту (зовнішні і внутрішні).
Виконується це за допомогою шнура, рулетки і дерев'яних кілочків.

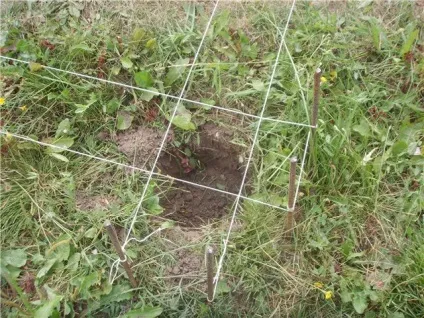

Розмітка стрічкового фундаменту
- Щоб не довелося постійно переставляти дерев'яні кілочки, починайте розмітку контурів вашого будинку. Тут потрібен схил.
- Намітьте кут вбивання кілка і від нього перпендикулярно натягніть шнур до другого. А потім і до третього кутку споруди. За допомогою кутника визначте точно четвертий кут.
- Перевіряйте кути, вимірявши їх по діагоналі, при правильному збігу кутів вбивайте кілочки і натягуйте мотузку.
- Відступивши від зовнішньої розмітки на сорок сантиметрів, зробіть таким же чином внутрішню розмітку.
Якщо ви вже зробили повністю розмітку, то починайте вивчати перепади поверхні і, вибравши потрібну точку (найнижчу), розрахуйте глибину траншеї. Котлован можна викопувати лопатою. Не потрібно копати «на око», обов'язково перевіряйте по водяному рівню. Дно траншеї повинно бути абсолютно рівним, а стінки строго вертикальними.

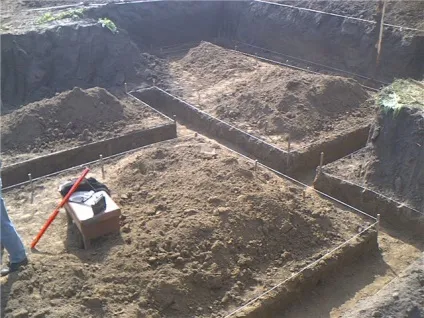

Рівна траншея під фундамент
Виконуйте правильно монтаж опалубки та арматури
Пристрій піщаної подушки
- Якщо траншея вже готова, то на дні починайте готувати піщану подушку, яка дасть можливість знижувати навантаження на площу всього підстави.
- Шар піску насипати не менше 150мм вирівняйте поверхню знову ж за допомогою водяного рівня і добре утрамбувати.
- Поверхня потрібно змочувати водою.
- Зверху піску насипте шар щебеню. І потім вже зверху покладіть гідроізоляцію. У таких випадках можна використовувати поліетиленову плівку. Це створить захист майбутнього фундаменту від зайвої вологи.
Подушка з піску і гравію

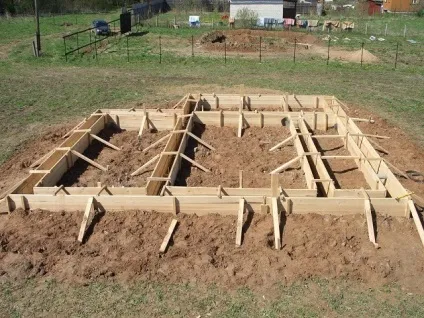

Стрічковий фундамент зазвичай заливають, використовуючи опалубку, яка споруджується з дерев'яного тесу або збірних металевих листів.
Опалубку потрібно обов'язково посилити розпірками і розкосами, при необхідності застосувати скручування з в'язального дроту. В іншому випадку, стінки опалубки може видавити масою бетону.
Головним і важливою умовою при виконанні цієї роботи має бути те, щоб опалубка виступала над поверхнею землі не менше ніж на тридцять сантиметрів.
Усередині опалубки обов'язково натягніть мотузку, яка дасть вам можливість контролювати рівень заливки розчину.
Важливо знати, що необхідно намітити отвори для каналізації і водопроводу, в іншому випадку, вам доведеться прорубувати їх в бетонній основі, а це може порушити його цілісність.

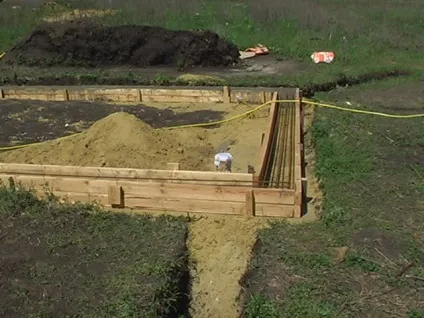

Опалубка з арматурою

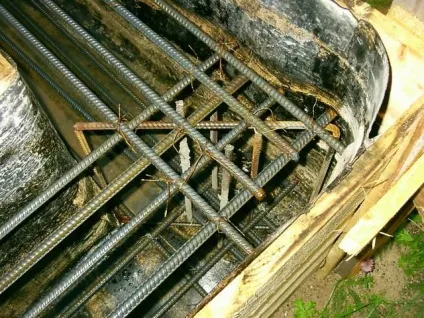

Укладання арматури
Для цього потрібно взяти залізні стрижні діаметром 12мм і пов'язувати їх спеціальної дротом для в'язання, таким чином, щоб сторони квадратних осередків були близько тридцяти сантиметрів. Не потрібно використовувати зварювання, так як в місцях, де вона буде виконуватися, з'являється корозія. При укладанні арматури необхідно постійно стежити, щоб відступ з усіх боків був 5см, тільки тоді арматура буде знаходитися всередині бетону.
Правильна заливка стрічкового фундаменту
Далі виконується заключний етап - заливка підготовленої опалубки бетоном.
- Насамперед підраховуйте, скільки буде потрібно бетону, для цього потрібно знайти об'єм фундаменту. Перемноживши довжину, ширину і висоту фундаменту, отримаємо потрібний результат.
- Якщо ви бетонну суміш плануєте готувати самостійно, то необхідно дотримуватися пропорції. Для цього потрібно взяти три частини піску, одну частину цементу і п'ять частин щебеню розбавити водою і перемішати.
Важливо знати, що при заливці бетону у вас вийдуть «холодні шви», через які в подальшому може просочуватися вода, і фундамент буде поступово руйнуватися. Бажано використовувати бетон із заводу і зробити заливку одразу, щоб вийшов моноліт.

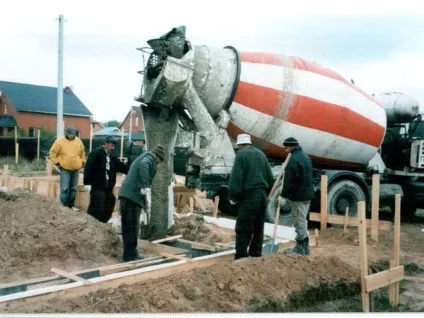

Заливка стрічкового фундаменту
- бетон заливати потроху на товщину до 20см;
- кожен шар потрібно трамбувати, щоб не було порожнеч;
- заливайте до необхідного рівня по шнуру;
- після виконання робіт, необхідно вирівняти поверхню, використовуючи кельму і простукати опалубку зовні дерев'яним молотком.
Отже, ви закінчили з фундаментом, залишилося тільки дочекатися, коли він повністю просохне. Обов'язково укрийте фундамент брезентом, щоб він не промок від дощу. Опалубку знімають через місяць після заливки.
