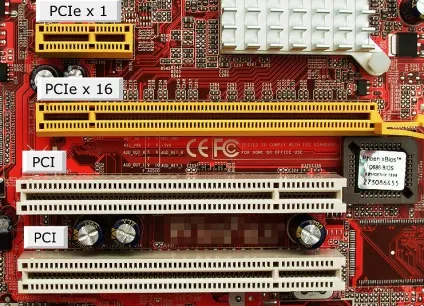

Pci-express - шина, слот розширення

Є спільною. об'єднуючою шиною для всіх вузлів системної плати, в якій сусідять всі підключені до неї пристрої. Прийшла на заміну застарілої шини PCI і її варіації AGP. через зрослі вимоги до пропускної здатності шини і неможливості за розумні кошти поліпшити швидкісні показники останніх.

Шина виступає як комутатор. просто направляючи сигнал з однієї точки в іншу не змінюючи його. Це дозволяє без явних втрат швидкості, з мінімальними змінами і помилками передати і отримати сигнал.

Дані по шині йдуть сімплексно (повний дуплекс), тобто одночасно в обидва боки з однаковою швидкістю, причому сигнал по лініях, тече безперервно. навіть при відключенні пристрою (як постійний струм, або бітовий сигнал з нулів).

Синхронізація побудована надмірною методом. Тобто замість 8 біт інформації, передається 10 біт. два з яких є службовими (20%) і в певній послідовності служать маячками для синхронізації тактових генераторів або виявлення помилок. Тому, заявлена ​​швидкість для однієї лінії в 2.5 Гбітс. насправді дорівнює приблизно 2.0 Гбітс реальних.

Харчування кожного пристрою по шині, підбирається окремо і регулюється за допомогою технології ASPM (Active State Power Management). Вона дозволяє при просте (без подачі сигналу) пристрої занижувати його тактовий генератор і переводити шину в режим зниженого енергоспоживання. Якщо сигнал не надходив протягом декількох мікросекунд, пристрій вважається неактивним і переводиться в режим очікування (час залежить від типу пристрою).

Швидкісні характеристики в двох направленіяхPCI -Express 1.0: *

* Швидкість передачі даних в одному напрямку в 2 рази нижче даних показників

Основним поліпшенням стала в 2 рази збільшена швидкість передачі даних (5.0 Ггц. Проти 2.5ГГц в старій версії). Удосконалення піддався також двоточковий протокол передачі даних (точка-точка), доопрацьована програмна складова і додана система програмного моніторингу за швидкістю шини. При цьому збереглася сумісність з версіями протоколу PCI - E 1.х

У новій версії стандарту (PCI -Express 3.0), головним нововведенням буде змінена система кодування і синхронізації. Замість 10 бітної системи (8 біт інформації, 2 біти службових), буде застосовуватися 130 бітна (128 біт інформації, 2 біти службових). Це дозволить знизити втрати в швидкості з 20% до

1.5%. Буде також перероблений алгоритм синхронізації передавача і приймача, поліпшений PLL (phase-locked loop) .Скорость передачі збільшиться приблизно в 2 рази (в порівнянні з PCI - E 2.0), при цьому збережеться сумісність з попередніми версіями PCI - Express.
