Пристосування для згинання проводів

Для виконання переходів з секції в секцію і транспозиція, а також оформлення початкових і кінцевих відводів необхідно виробляти вигин проводів на ребро.

Ці операції виконують за допомогою спеціальних пристосувань різної конструкції.

Пристосування повинні бути легкими і не повинні вимагати витрати великих зусиль для виконання вигину, а також тю можливості бути універсальними і не пошкоджувати ізоляцію проводу.

Залежно від товщини дроту регулюється зазор між головками болтів. Принцип роботи пристосування зрозумілий з малюнка.

На рис. 7-6,0 показано найбільш поширене в обмотувальному виробництві пристосування для згинання проводів. У фібровому важелі 1 зроблені прорізи по ширині і товщині дроти. Рухома клямка 2 при пересуванні закріплює провід в пазу і оберігає його від випадання і скручування.

На рис. 7-6,6 показано пристосування для згинання проводів на кут до 90 °. Згинається провід затискається за допомогою шпильки 7 МОЖД дисками 6, приклепаними до важелів 4. При обертанні важелів ролики 5 натискають на провід і згинають його навколо шпильки 7.

На рис. 7-6, г показано більш складне пристосування, призначене для згинання проводів великих: перетинів. Наявність регульованих упорів 2 дозволяє більш точно виконувати задані кресленням розміри переходу.

Згинається провід пропускається між упорами 2. Важіль 4 лягає з верху дроти таким чином, що головка пальця 8 заходить за край підстави 1. Зводячи кінці важеля 4 і підстави 1, палець 5, натискаючи на провід, згинає його. Для знімання пристосування з дроту необхідно важіль повернути проти годинникової стрілки і підняти його у вертикальне положення.

Пристосування для закріплення частин обмотки

У процесі намотування обмоток необхідно в певні моменти закріплювати витки, секції та кінці обмоток для виконання певних операцій. На рис. 7-7, а показана дерев'яна струбцина, яка одягається на постійну секцію при виконанні транспозиція в гвинтових обмотках або перед укладанням перекладной позиції в безперервних обмотках.

На рис. 7-7,6 показана струбцина з гвинтовим затискачем для закріплення секції безперервної обмотки. П-подібний корпус 1 надівається на секцію зверху, а знизу вставляється клямка 2. При .Допомога натискного гвинта 3 секція закріплюється за необхідне зусиллям.

Для закріплення початку багатопаралельних обмоток застосовують універсальні затискачі Один з таких затискачів показаний на рис. 7-7, ст. До одного кінця коромисла 2 шарнірно прикріплений кінець пластинчастої ланцюга 3. На другому кінці коромисла зроблений гачок, на який надівається одна з ланок ланцюга в залежності від діаметра обмотки. Різьбовим затискачем 1 і 4 кінець обмотки міцно затискається на циліндрі або шаблоні.

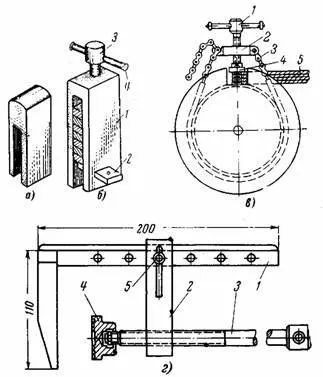

Мал. 7-7. Пристосування для закріплення витків, секцій та решт обмотки. а - П-подібний дерев'яний затиск для секцій безперервної і витків гвинтової обмотки; б - П-образна струбцина-фіксатор для затиску витків секції безперервної обмотки: 1 - корпус; 2 - клямка; 3 - натискний гвинт; 4 - рукоятка в - ланцюгової затиск для кріплення кінця осьової обмотки: 1 - притискної гвинт; 2 -коромисло з різьбою; 3 - ланцюг пластинчатая; 4 - притискна пластина; 5 - кінець витка з багатьох паралельних проводів; г - струбцина для закріплення кінців обмотки НН: 1 - підстава; 2 - гайка; 3 - гвинт; 4 - п'ята; 5 - гвинт.

Для скріплення початкових витків безперервної обмотки між собою застосовують регульовану струбцину, показану на рис. 7-7, г (пристрій останньої зрозуміло з малюнка).
