Кожен столяр знає, що добре заточений інструмент це запорука якісної обробки матеріалу. Пропоную пристосування для заточування стругальних прямих ножів.

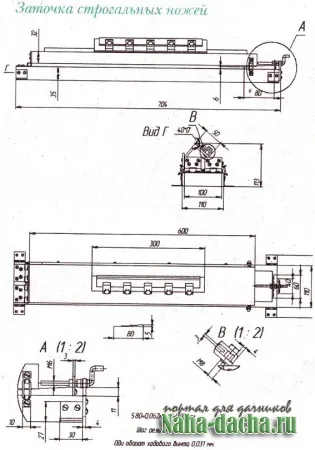

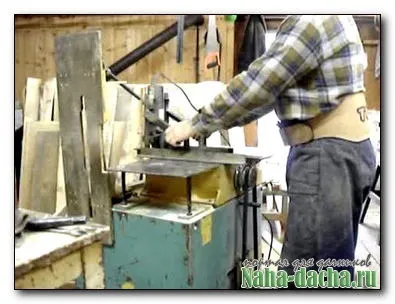

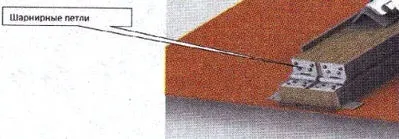

Встановлюю пристосування разом з абразивним кругом на вертикальний фрезерний верстат. Пристрій складається з нижньої і верхньої плит. На верхній розташовується тримач для заточуваних ножів. Нижня плита кріпиться до столу верстата струбцинами через прикручені куточки. Обидві плити з'єднані з одного боку шарнірами.

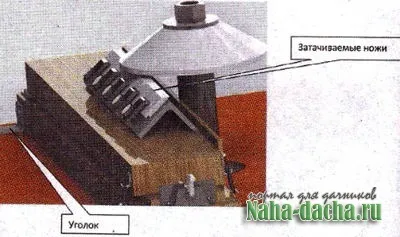

Тримач для стругальних ножів складається з притисків і куточка 50x50 мм, який я підрізав так, щоб витримати кут заточки 40 град. Це дозволяє зробити ріжучу кромку міцною.

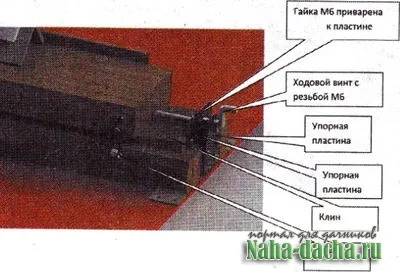

Щоб уникнути пошкодження абразивного інструменту при торканні деталі, опускаю його на глибину не більше 10 мк. Для підняття верхньої плити використовую підйомне клинове пристрій, що складається з клина, наполегливих пластин і ходового гвинта. При обертанні рукояткою ходового гвинта вліво-вправо клин переміщається, і верхня плита піднімається або опускається.
Можна точити один або кілька ножів, рухаючи держатель вліво-вправо по верхній плиті.
Микола Панасик, м Валківська.
