Шнек для буріння своїми руками послідовність дій

Шнек застосовують на виробництві в якості рушійного елемента конвеєра з гвинтами. Конструкція використовується і для того, щоб пересувати деталі і вантажі. У деяких випадках шнеки використовують для буріння свердловин.

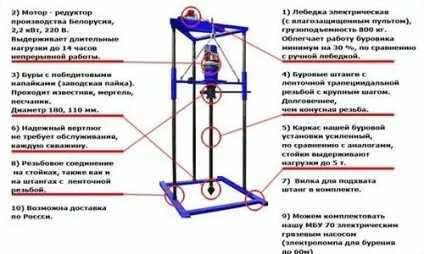

Схема обладнання для буріння.

Шнек є різновидом гвинта, яка має велику площу витка спіралі. За рахунок збільшеної площі шнек може переносити різні деталі в процесі обертання. Механізм має невеликі розміри і є ефективним. Тому дана конструкція є незамінною в деяких областях виробництва. Разом з заглибленнями свердловин в процесі обертання шнек буде піднімати землю на поверхню.

В якості робочого елемента шнековой конструкції виступає бур. Для його виготовлення знадобиться придбати трубу з металу. Верхня частина конструкції повинна мати гвинтову різьбу з зовнішньої сторони. Протилежний кінець вироби повинен мати гвинтовий шнек, діаметр якого становить 200 мм.

Схема роботи шнека: 1 - свердловина, 2 - реборди, 3 - разбуренной порода, 4 - долото.

Витків шнека може бути 1-2. На кожному кінці шнека має бути кілька ножів з металу, щоб в положенні по вертикалі вони розміщувалися під кутом до основи грунту. Щоб було зручно прокручувати бур, знадобиться приварити ще один відрізок труби довжиною в 1,5 м. Подібний елемент зміцнюється за допомогою зварювання до трійника, в якому є внутрішня гвинтова різьба. Трійник потрібно надіти на розбірну штангу. Штанга повинна бути довжиною в 1,5 м.

Щоб бурити свердловину глибиною понад 8 м, все обладнання потрібно зміцнювати на вишці. Верхня сторона конструкції повинна мати отвір, в якому пересувається штанга. Вишка може бути виготовлена ​​металева або дерев'яна. Раму для монтажу обладнання слід виготовляти зі сталі.

Для передачі руху буру використовується вертлюг. Подібний елемент повинен виготовлятися виключно з міцного металу, інакше він прийде в непридатність після влаштування кількох свердловин.

Як правильно виготовити конвеєр для буріння?

Креслення шнеків ложкового типу.

Насамперед потрібно купити матеріал, з якого буде виготовлятися гвинт. Найкраще в даному випадку підходять листи із сталі. Обов'язково потрібно придбати апарат для зварювання і деякі інші інструменти. Щоб зробити привід механізму, потрібно підготувати електричний двигун і редуктор для зниження. Перш за все, знадобиться визначитися з типом пристрою, так як подібний механізм буде здійснювати кілька рухів:

1. Якщо привід буде розташовуватися в місці розвантаження, то знадобиться гвинт, що тягне.
2. В процесі монтажу пускового модуля на стороні завантажувального горловини має перебувати штовхає пристрій.

Сталевий лист повинен мати товщину в 2-2,5 мм. Знадобиться також придбати трубу зі сталі. Її довжина повинна бути дорівнює відстані переміщення вантажів. Корпус повинен бути квадратним, при цьому потрібно зробити зазор в 4,6-4,8 мм.

Схема бурової установки.

Послідовність дій по виготовленню шнека така:

1. Насамперед знадобиться виготовити картонний шаблон, щоб була можливість зробити точну розмітку кроку навивки на трубі.
2. З листа стали потрібно вирізати витки спіралі і приварити до труби по точках, які були попередньо відзначені.
3. Виготовлений штовхач гвинта встановлюється в корпус. З вхідної сторони конструкції додатково можна змонтувати бункер для завантаження.
4. Гвинт встановлюється на підшипниках. Конструкція повинна мати можливість з легкістю прокручуватися і не давати биття. Якщо подібні умови не будуть виконані, то знадобиться обов'язково провести балансування шнека. За допомогою балансування можна виключити шум і вібрації в процесі роботи.
5. Якщо потрібно пересувати сипучі матеріали, знадобиться робити суцільні витки шнека. Крок намотування в головній зоні транспортування повинен бути більше, ніж в зоні бункера завантаження.
6. Щоб була можливість виробляти чистку гвинта, слід змонтувати кілька люків.
7. На завершальному етапі потрібно встановити приводний пристрій з електродвигуна і редуктора для зниження. Далі приєднується живить мережу і виконується перевірка роботи всієї бурової установки.

Завдяки використанню виготовленої конструкції можливо автоматизувати процес перенесення вантажів.

Як виготовити шнек для буріння?

Креслення бурового шнека.

Елементи, які будуть необхідні, для того щоб зробити бурової шнек своїми руками:

• сталевий лист;
• ресори;
• труби різних довжини і діаметру;
• електродвигун з редуктором для зниження;
• пристрій для зварювання;
• болгарка;
• електродриль зі свердлами;
• лещата;
• фарба;
• болти;
• Звичайний олівець;
• картонний лист для виготовлення шаблону;
• щітка з металу.

У нижній частині бура встановлюються наступні деталі:

• несуча труба;
• різак;
• Накінечник;
• елемент шнека у вигляді спіралі.

У верхній частині бурової установки присутній рукоятка, яка може демонтуватися.

Шляхом зняття даної ручки можна вставити між елементами бурової установки подовжувач для буріння свердловин великої глибини.

Щоб зробити подібний пристрій своїми руками, потрібно придбати наступні елементи:
