Пристосування для стрільби холостими патронами

86. Неодружені патрони (рис. 80) застосовуються для ознайомлення зі звуковим ефектом при стрільбі зі стрілецької зброї, навчання веденню вогню чергами різної довжини і імітації стрільби.

Мал. 80. Неодружені патрони:

1 - калібру 14,5 мм; 2 - гвинтівочні: 3 - 7,62-мм про. 1943 р

За формою холостий патрон відрізняється від бойового тим, що у нього дульце гільзи більш подовжене і має обтискача, що охороняє заряд від висипання з гільзи.

Стрільба холостими патронами ведеться за допомогою спеціальних пристосувань.

87. Залежно від виду стрілецької зброї застосовуються різні пристосування, що дозволяють вести вогонь холостими патронами.

Заряджання та разряжаніе зброї при використанні пристосувань для стрільби холостими патронами виробляються так само, як і при застосуванні бойових патронів.

При стрільбі холостими патронами дозволяється перебування людей попереду зброї ближче ніж в 10 м від його дульной частини.

Якщо на зброю встановлено пристосування для стрільби холостими патронами і потрібно (наприклад, в ході бойової стрільби або тактичного навчання з бойовою стрільбою) перейти до стрільби із застосуванням бойових патронів, необхідно попередньо зняти це пристосування з зброї.

88. Втулка для стрільби холостими патронами з автомата і ручного кулемета Калашникова (рис. 81, а) має циліндричну форму з наскрізним каналом двох діаметрів. Канал більшого діаметру призначений для навинчивания втулки на дульну частина стовбура зброї. Канал меншого діаметра служить для виходу частини порохових газів при стрільбі холостими патронами.

На зовнішній поверхні втулки нанесена насічка для зручності навинчивания її на автомат (ручний кулемет). Для цієї ж мети на передній частині є виїмка для леза викрутки.

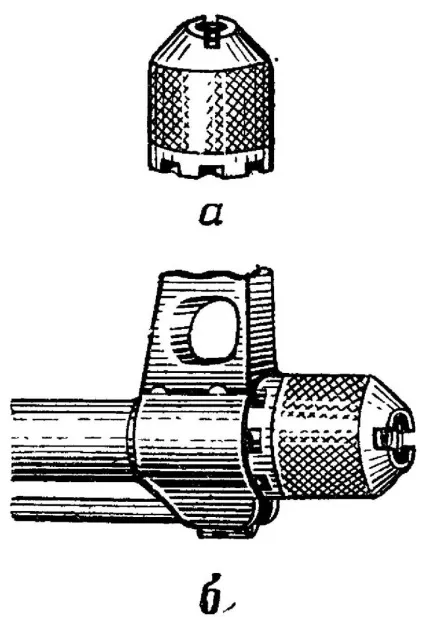

Мал. 81. Втулка для стрільби холостими патронами з автомата і ручного кулемета Калашникова:

а - загальний вигляд; б - кріплення втулки на автоматі

Втулка перед стрільбою холостими патронами нагвинчується на стовбур замість муфти. Для попередження свинчивания втулки зі стовбура на задньому зрізі її є вісім виїмок, в які заскакує фіксатор, поміщений в підставі мушки автомата (рис. 81, б).

Пристосування для стрільби холостими патронами з кулемета Калашникова (ПК)

89. Пристосування для стрільби холостими патронами з кулемета Калашникова (ПК) складається з втулки і спрямовуючої планки підстави приймача (рис. 82).

Мал. 82. Пристосування для стрільби холостими патронами з кулемета Калашникова (ПК):

а - втулка; б - напрямна планка; 1 - короткі пір'я; 2 - довге пір'я з виступами; 3 - перемичка з наполегливою виступом

Втулка за своїм устроєм така ж, як втулка для стрільби холостими патронами з автомата і ручного кулемета Калашникова.

Направляюча планка підстави приймача служить для направлення холостого патрона в патронник ствола і має два коротких і два довгих пера з виступами і перемичку з наполегливою виступом.

Для підготовки кулемета до стрільбі холостими патронами необхідно свінтіть пламегаситель і накрутити втулку. Потім треба приєднати направляючу планку основа-ня приймача, для чого відкрити кришку ствольної коробки; підняти підставу приймача; відвести затворну раму за рукоятку перезарядження до постановки її на бойовий взвод; притримуючи лівою рукою основу приймача в вертикальному положенні, правою рукою взяти направляючу планку за наполегливу виступ короткими пір'ям вниз і вкласти її довгими пір'ям у виїмку підстави приймача так, щоб виступи пір'я лягли на стінки вікна приймача, ввести планку в проріз стінок прийомного вікна і подати її вгору до упору; опустити підставу приймача і спустити затворну раму з бойового взводу, притримуючи її за рукоятку перезарядження.

90. Пристосування для стрільби холостими патронами з кулеметів СГМ, СГМБ, СГМТ (рис. 83) складається з затвора для стрільби холостими патронами, що направляє і надульника.

Затвор для стрільби холостими патронами служить для досилання холостого патрона в патронник, замикання каналу ствола при пострілі, здійснення пострілу, вилучення та відображення гільзи.

Затвор для стрільби холостими патронами на відміну від штатного затвора не має виступу на нижній площині. Ось викидача вкорочена. У всьому іншому пристрій затвора для стрільби холостими патронами відповідає пристрою штатного затвора.

Напрямна служить для направлення холостого патрона в патронник стовбура і складається з підстави з фіксуючою планкою, що направляє патрона, пружини і штифта.

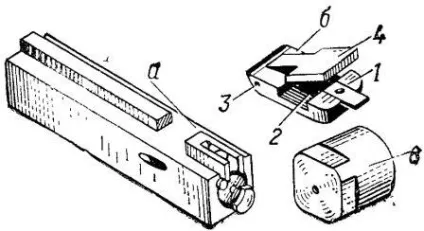

Мал. 83. Пристосування для стрільби холостими патронами з кулеметів СГМ, СГМБ, СГМТ:

а - затвор; б - напрямна; в - надульник; 1 - підстава з фіксуючою планкою; 2 - пружина: 3 - штифти; 4 - напрямна патрона

Надульник служить для посилення дії порохових газів на поршень. Він має всередині канал діаметром 3,5 мм (на передньому кінці) і різьблення (на задньому кінці) для кріплення надульника до стовбура замість вогнегасника. Зовні на передньому кінці надульника зроблені чотири лиски для гайкового ключа.

Для підготовки кулемета до стрільбі холостими патронами необхідно відкрити кришку приймача і підняти підставу приймача; відокремити потиличник від ствольної коробки; відокремити спусковий механізм від ствольної коробки; відокремити рухливу систему від ствольної коробки; відокремити ствол від ствольної коробки; свінтіть пламегаситель і накрутити надульник на стовбур до відмови; відокремити штатний затвор від затворної рами і приєднати затвор для стрільби холостими патронами; приєднати затворну раму з затвором для стрільби холостими патронами до ствольної коробки (при цьому рама не повинна доходити до крайнього переднього положення на 8-10 мм); поставити направляючу в ствольну коробку через вивідний вікно для викидання гільз так, щоб зуб фіксує планки зайшов за перемичку ствольної коробки; з'єднати ствол зі ствольною коробкою та закріпити його, зсунувши замикач вправо; провести подальшу збірку кулемета.

91. Пристосування для стрільби холостими патронами з кулемета КПВ. (Рис. 84) складається з втулки, вкладиша приймача і змінених здобувачів.

Втулка призначена для створення необхідного тиску порохових газів в надульника, що забезпечує нормальну роботу автоматики кулемета при стрільбі холостими патронами.

Вкладиш приймача призначений для виключення можливості стрільби бойовими патронами при вставленої в пламегаситель

втулки; крім того, вкладиш забезпечує віджимання неодружених патронів назад (до затвору) при подачі їх в заднє вікно приймача.

Мал. 84. Пристосування для стрільби холостими патронами з кулемета КПВ:

1 - втулка; 2 - вкладиш приймача; 3 - змінені здобувачів

Змінені здобувачів служать для вилучення зі стрічки холостого патрона, що знаходиться в задньому вікні приймача. Змінені здобувачів відрізняються від штатних формою зацепов і меншим відстанню від зачепа до осі обмежувального виступу.

Для підготовки кулемета до стрільбі холостими патронами необхідно провести неповне розбирання кулемета; відокремити черзі лівий і правий здобувачів від остова затвора; приєднати до остову затвора по черзі лівий і правий змінені здобувачів; зібрати кулемет; вставити в пламегаситель втулку для стрільби холостими патронами; приєднати пламегаситель зі вставленої втулкою до основи надульника; вставити вкладиш у вікно приймача кулемета між передньою стінкою приймача і спрямовуючої виделкою (при цьому нижній кінець переднього фіксуючого пальця повинен увійти в прямокутне вікно на верхній стінці вкладиша і міцно утримувати вкладиш від випадання з приймача); спорядити холостими патронами стрічку; зарядити кулемет.
