Пристосування для гнуття арматури своїми руками

Принцип дії всіх конструкцій ручних пристосувань для згинання металу (іноді їх називають ручними верстатами) один і той же: використовується «важіль першого роду». Якщо у вас є:

• бажання (ініційоване потребою) створити згинальний пристосування для арматури;
• слюсарні навички;
• необхідний інструмент (в тому числі слюсарний верстак з лещатами)

Який буде потрібно інструмент

Крім набору слюсарного інструменту, який є у будь-якого майстерний господаря для виконання «робіт по дому і на дачі», будуть потрібні:

Опис гибочного пристосування

Гибочноє пристосування складається з двох частин:

• нерухомою. Вона називається підстава;
• рухомий. Вона називається важіль.

Опрацьований стрижень розміщується між оправками і деформується під впливом встановленого на важелі штифта. Величина зусилля визначається довжиною ручки важеля (зазвичай довжина близько 500 мм) і фізичними можливостями слюсаря. При необхідності, слід передбачити можливість подовження ручки (наприклад, пустотілої трубою).

Технологія виготовлення пристосування для гнуття арматури

Необхідно підготувати оправлення 3 штуки Ø 20 мм і штифт Ø 25 мм довжиною по 50 мм кожна (дивись креслення). На штифт повинен вільно одягатися важіль. Досягається це обробкою розміру Ø 25 мм на штифті за допомогою абразивного верстата.

Для заснування вирізаємо сталеву пластину завтовшки ≥ 10 мм (креслення пластини дивись нижче). Свердлимо на ній отвори:

• Ø 20 мм для оправлення;
• Ø 25 мм для штифта.

Основа гибочного пристосування.

Якщо ви є щасливим володарем міцного і міцного верстата, то можете просвердлити в підставі 4 отвори Ø 8 ... 10 мм (на кресленні позначений Ø 8 мм) для кріплення пристосування до нього. Якщо міцність верстата викликає сумнів, то слід підставу приварити до куточка 100 х 100 (мм) довжиною 1000 мм і вже в куточку свердлити для кріплення зазначені вище отвору.
У просвердлені отвори Ø 20 мм та Ø 25 мм вставляємо оправлення і штифт (як показано на кресленні) і приварюють.

Для важеля вирізаємо сталеву пластину завтовшки ≥ 10 мм (креслення пластини дивись нижче). Свердлимо на ній отвори:

• Ø 20 мм для оправлення;
• Ø 25 мм для штифта.

Важіль гибочного пристосування.

Приварюють до важеля оправлення і ручку Ø 20 мм і довжиною 550 мм. Для запобігання виробничому травматизму, на кінець ручки можна надіти який-небудь захист (наприклад, пластикову пробку від шампанського).

висновок

Після проведення всіх робіт, слід місця зварювання очистити карщеткой від зварювального шлаку. Всі гострі кромки слід «завалити» за допомогою дрібного напилка.
Пристосування буде експлуатуватися на вулиці, а тому слід передбачити антикорозійне покриття - в даному випадку досить пентафталевой фарби типу «ПФ» (тільки не забудьте підготувати поверхню - очистити відповідним розчинником).
У місці з'єднання важеля зі штифтом поверхні слід змастити будь змазкою (солідол, автол, жирова змазка і т. П.). За станом цього вузла слід стежити постійно і змащувати його (це значно полегшить вашу роботу і продовжить «життя» пристосуванню).

Правила експлуатації

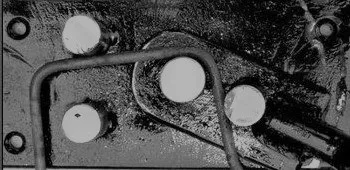

Принцип дії цього пристосування гранично простий - його легко зрозуміти, якщо подивитися на фотографію.
Слід дотримуватися простих правил техніки безпеки:

не слід обробляти сталеву арматуру діаметр, якій ≥ Ø 15 мм;
до початку роботи слід перевіряти технічний стан пристосування. Якщо ослабли кріплення оправок або штифта, необхідно виконати ремонт і тільки потім приступати до роботи;
робоче місце повинно бути звільнено від усього зайвого.

Виконання цих нескладних вимог збереже ваше здоров'я.
