Принцип роботи польових транзисторів - радіобука
У них в створенні електричного струму беруть участь носії заряду тільки одного типу (електрони або дірки).
Польові транзистори бувають двох видів:
- з керуючим p-n-переходом;
- зі структурою метал-діелектрик-напівпровідник (МДП)
Транзистор з керуючим p-n-переходом являє собою пластину (ділянка) з напівпровідникового матеріалу з електропровідністю p- або n-типу, до торців якої приєднані електроди - стік і джерело. Уздовж пластини виконаний електричний перехід (p-n-перехід або бар'єр Шотки), від якого виведений електрод - затвор.
Польовим транзистором називається напівпровідниковий прилад, Підсилювач ні властивості якого обумовлені потоком основних носіїв, що протікає через провідний канал, керований електрічёскім полем. Дія польового транзистора обумовлено носіями заряду однієї полярності.
Характерною особливістю польового транзистора є високий коефіцієнт посилення по напрузі і високий вхідний опір.

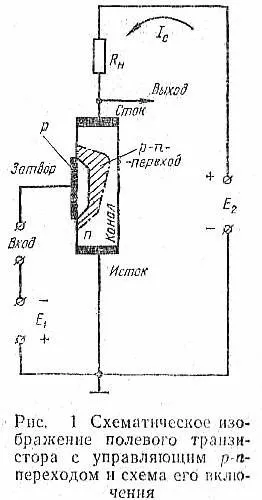

Найпростіший, польовий транзистор складається з пластинки напівпровідникового матеріалу з одним p-n-переходом в центральній частині і з невипрямляющімі контактами по краях (рис 1). Дія цього приладу заснована на залежності товщини області просторового заряду (ОПЗ) p-n-переходу від прикладеної до нього напруги. Оскільки замикаючий шар, майже повністю позбавлений рухливих носіїв заряду, його провідність близька до нуля.
Таким чином, в платівці напівпровідника, б поза замикаючим шаром, утворюється струмопровідний канал, перетин якого залежить від товщини ОПЗ. Якщо включити джерело живлення Е2, як, показано на [рис. 6.1, то через пластинку напівпровідника, між випрямляють контактами потече струм. Область в напівпровіднику, в якій регулюється потік носіїв заряду, називають провідним каналом.
Електрод польового транзистора, через який в провідний канал втікають носії заряду, називають витоком, а електрод, через який вони випливають з каналу, - стоком.
Електрод польового транзистора, на який подається електричний сигнал »використовується для управління величиною струму, що протікає через канал, називають затвором.
До кожного з електродів приєднуються висновки, що носять відповідні назви (витоку, стоку і затвора). Затвор виконує роль сітки вакуумного тріода. Джерело та сток відповідають катода і анода. Величина струму в каналі (при Е2 і Rн = const) залежить від опору ділянки пластинки між стоком і витоком, т. Е. В значній мірі від ефективної площі поперечного перерізу каналу.
Джерело E1 створює негативне напруга на затворі, що призводить до збільшення товщини замикаючого шару і до зменшення перетину каналу. Зі зменшенням перетину каналу збільшується опір між витоком і стоком і знижується величина струму Iс. Зменшення напруги на затворі викликає зменшення опору каналу і зростання струму Iс. Отже, струм, що протікає через канал, можна модулювати сигналами, прикладеними до затвору.
Оскільки р-n - перехід включений в зворотному напрямку, вхідний опір приладу дуже велике.
Негативна напруга, прикладена до затвора щодо витоку, може викликати таке розширення ОПЗ, при якому струмопровідний канал виявиться перекритим. Ця напруга називають пороговим або напругою відсічення. Воно відповідає напрузі замикання електронної лампи.
До р-n - переходу докладено не тільки «поперечне» напруга Е1 а й «поздовжнє» напруга, падаюче на розподіленому опорі каналу, що створюється струмом, що протікає від витоку до стоку. Тому ширина ОПЗ у стоку збільшується, а ефективний перетин каналу відповідно зменшується (див. Рис. 1). Прилади даного типу називають польовими транзисторів і з затвором у вигляді р-n переходу або з керуючим р-n- переходом.
