Приклад установки обмежувачів перенапруги в кінці лінії

ОПН з проколює зажимом SE45
Серія SE45 розроблена спеціально для лінії з ізольованими провідниками. Проколює затиск не може використовуватися як відгалужувальні. так як розрахований тільки на один ізольований алюмінієвий або мідний провідник перерізом 10-150мм2. Затиск без ОПН маркується SE45.1.

ОПН з проколює зажимом SE46
Серія SE46 забезпечена проколюють зажимами серії SLIP, які можуть використовуватися для організації відгалужень алюмінієвим провідником перетином 10-95 мм ", мідним 1.5-70 мм. Зажим без ОПН маркується SE46.1

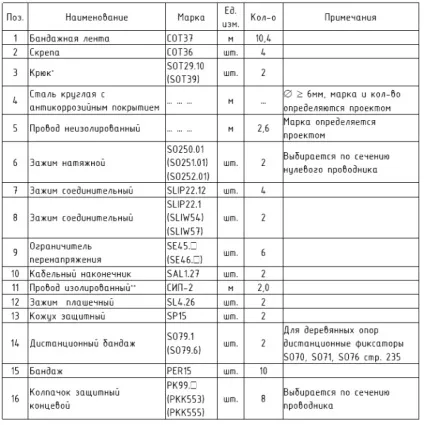

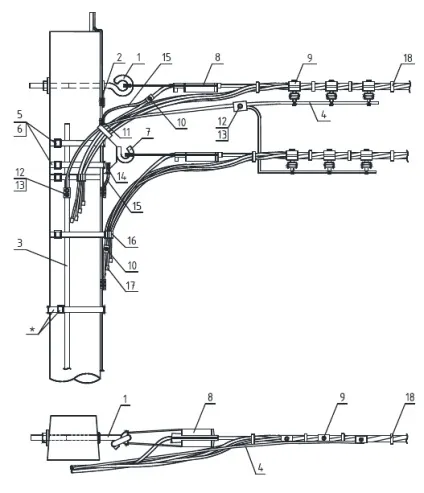

Приклад установки ОПН в кінці лінії (варіант 1)

* Верхній і нижній бандаж виконується в два витка.
** Перетин ізольованого проводу СІП-2 визначається відповідно п.1.7.126 по ПУЕ 7 видання.

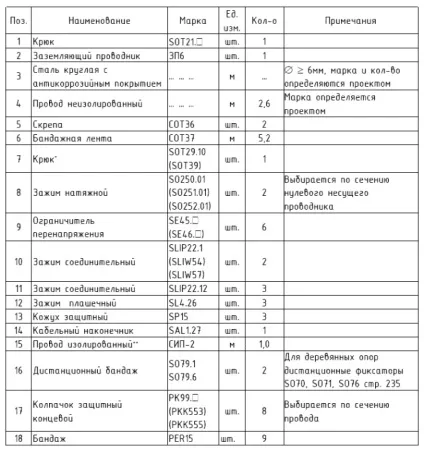

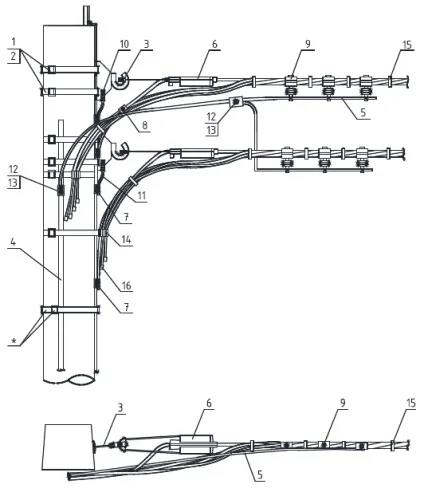

Приклад установки ОПН в кінці лінії (варіант 2)

* Верхній і нижній бандаж виконується в два витка.
** Перетин ізольованого проводу СІП-2 визначається п.1.7.126 по ПУЕ 7 видання.
