приймальний резервуар
Сумарний приплив стічної рідини, яка надходить на каналізаційну насосну станцію, становлять в більшості випадків: а) господарсько фекальні стоки міста; б) побутові стоки промислових підприємств, включаючи і води від душових на промислових підприємствах; в) виробничі стоки від технологічних процесів промислових підприємств. Всі ці води надходять на насосну станцію нерівномірно протягом доби. Тому «необхідно визначити витрати по годинах доби, для того щоб правильно вибрати число і продуктивність насосів.
Господарсько-фекальні стоки міста

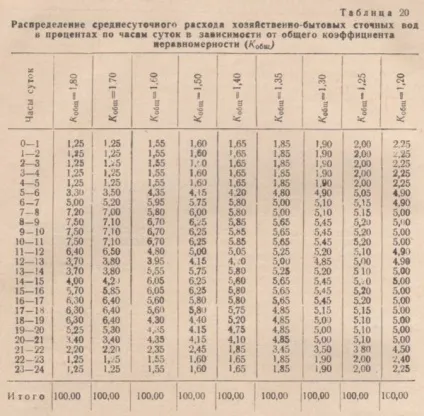

Добовий витрата цих вод визначається за кількістю населення і нормі водовідведення. Літературних даних про розподіл добової витрати каналізаційних вод по годинах дуже мало. Тому користуються даними часових витрат водопровідної води. Вартові витрати залежать від величини міста і ряду інших показників. При складанні проектів насосних станцій приймають різний розподіл витрат води по годинах, як це видно з табл. 20.
Великі коефіцієнти приймаються для невеликих населених пунктів, менші - для більших. При визначенні величини одного відсотка добової витрати необхідно виходити з середньодобового витрати, так як таблиця складена із загальним коефіцієнтом нерівномірності.
Побутові стоки підприємств і виробничі душі
Побутові стоки обчислюються на одного робітника в зміну в кількості 35 л в гарячих цехах з коефіцієнтом нерівномірності, рівним 2,5, і 25 л в холодних цехах з коефіцієнтом нерівномірності, рівним. 3. Цей витрата враховується незалежно від норми побутового витрати, прийнятого для того ж робочого в населеному пункті. Максимальний побутової витрата на підприємстві має місце під час перерви і в кінці зміни. В інші години витрати на побутові потреби менше.
Існуючі норми витрати на душ-40 л на робітника, а для виробництв, пов'язаних з сильним забрудненням тіла, - 60 л. Тривалість роботи душів в зміну - 45 хв. Виробничі стоки від технологічних процесів підприємств. Так як не всі стоки від технологічних процесів підприємств приймаються в міську каналізацію, то потрібно враховувати тільки ті, які можуть бути оброблені разом з комунальними стоками на очисних спорудах.
Кількість цих стоків по-різному для різних підприємств. Що стосується коефіцієнта нерівномірності, то можуть бути найрізноманітніші випадки: рівномірне надходження, надходження, нерівномірне по годинах, добі, періодичні випуски. Ці дані отримують безпосередньо від підприємства.
За цими даними треба запроектувати насосну станцію. Приймаємо для нашого прикладу загальний коефіцієнт нерівномірності рівним 1,70, побутові витрати на підприємствах - 25 л на робітника в зміну, витрата на душ-40 л, витрата стоків від технологічних процесів рівномірний - 100 м3 / год.
Відповідно до цих даних отримаємо витрати, зазначені в табл. 21.

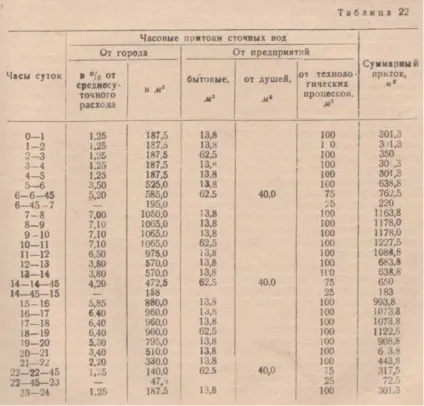

Наведені цифри дають можливість отримати величину часових надходжень стічних вод на насосну станцію протягом доби. Вартові притоки показані в табл. 22.
приймальний резервуар
Зазначені в табл. 22 стоки надходять в приймальний резервуар. де розміщуються решітки для затримання великих плаваючих речовин. Крім того, призначення приймального резервуара складається в створенні регулюючої ємності, що сприяє кращому режиму роботи насосів. При розрахунку регулюючої ємності приймального резервуара слід брати до уваги обсяг рідини від кривої спаду до нормального заповнення колектора, залежить від діаметра, довжини і ухилу колектора. Без цього не можна отримати розрахункового заповнення приймального резервуара.
Тут не наводиться складний розрахунок визначення обсягу колектора вище кривої спаду, що, до речі, і не має особливого значення. Не можна використовувати обсяг колектора до повного його заповнення, так як це призводить до випадання в колекторі опадів. Ємність приймального резервуара визначається за графіком припливу і відкачування стічних вод. При цьому на середніх і великих насосних станціях, де регулювання відкачування виробляється насосами, ємність резервуара обмежується лише розмірами, достатніми для розміщення в ньому обладнання.
Якщо перекачуються стоки містять багато органічних забруднень, ємність резервуара повинна бути зменшена, щоб прискорити подачу рідини на очисні споруди в незагнівшем стані. Ця вимога залишається в силі і в тому випадку, якщо стічні води містять домішки, здатні швидко осідати. Разом з тим обсяг резервуара слід приймати не менше, ніж на п'ятихвилинну продуктивність одного з насосів. На малих насосних станціях, особливо з незначним припливом в нічний час, обсяг резервуара доводиться збільшувати іноді до розмірів, що вміщають нічний приплив.
У цих випадках доцільно влаштовувати автоматичні насосні станції. Ємність резервуара таких станцій визначається з розрахунку не більше шести включень в годину, завдяки чому відкладення опадів значно зменшується. Приймальний резервуар влаштовується або в одній будівлі з машинним залом, або окремо.
Перший випадок має місце при порівняно невеликих станціях, яким надається форма круглого резервуара з перегородкою, що відокремлює приймальню частина від приміщення для насосів. Зручність такого пристрою полягає в компактності всієї установки і в можливості опускного способу виробництва робіт, що важливо при великому заглибленні і при наявності пливунів. При влаштуванні прямокутної станції приймальний резервуар може примикати безпосередньо до будівлі насосів, маючи з ним спільну водонепроникну стіну, або він ставиться на відстань 5-8 м від будівлі насосів.
У приймальному резервуарі великих станцій розташовуються: в нижній частині - приямок для уловлювання піску, а також для розміщення сосунов, решітки для уловлювання великих плаваючих речовин і всмоктувальні труби, а у верхній частині - керуючий граблями механізм і двигуни. На насосних станціях продуктивністю більше 5000 м3 / добу встановлюються дробарки для подрібнення відходів з подальшою подачею маси в стічну воду до решітки.
Песколовки влаштовують тільки при общесплавной системі каналізації, так як пісок, принесений зливовими стоками, швидко зношується б насоси. При роздільній системі каналізації песколовку не влаштовують влаштовують, так як витрати, пов'язані з експлуатацією пісколовки, великі, і рідкісна зміна насосів обходиться дешевше. Грати можуть бути або з ручною, або з механічним очищенням.
Перші - на станціях при кількості покидьків 0,2 м3 на добу, другі - на станціях з більшою продуктивністю. Кількість решіток приймається: для малих станцій (до 5000 м3 на добу) - одна, для великих - не менше двох. Найменша ширина решітки - 0,7 м. Величина зазорів повинна бути менше відстані між лопатками насоса - 15-20 м м. Розрахунок решітки зводиться до визначення її розмірів і величини підпору, що утворюється перед гратами.
Для розрахунку користуються рівнянням, де h - величина підпору; - коефіцієнт для прямокутного стрижня, рівний 2,42; b - відстань між стрижнями; δ - ширина прямокутного стрижня; V1 - швидкість в каналі перед гратами, рівняючи не менше 0,5 м / сек і не більше 1 м / сек при максимальній витраті. Зробимо розрахунок для двох решіток при максимальному Qмакс = 1227,5 м3 / год = 0,340 м3 / сек. Ширина каналу перед гратами В = 0,7 м, u1 = 0,55м / сек; δ = 10мм; b = 20 мм; кут нахилу решітки a = 70 Тоді матимемо:.
Вносити поправку на нахил решітки:.
Отримана величина підпору цілком прийнятна. Глибина потоку в каналі Н буде дорівнює.
Повна ширина решітки, де n - число прозоров. Звідси.
Загальна ширина прозоров.
Решітка встановлюється не ближче 0,5 м від лотка підвідного колектора. Грати можна встановити проти гирла колектора. В цьому випадку з боків резервуара утворюються мертві зони, де відбувається випадання опадів. Розмір мертвих зон зменшується, якщо розмістити решітки з боків. За гратами приймальний резервуар повинен бути розділений перегородкою на дві частини. При наявності на насосній станції двох і більше решіток перед кожною з них повинні бути передбачені шиберні щити.
Закриваючи щити і відкачуючи стоки з кожної половини резервуара, можна звільняти кожну половину і проводити необхідний ремонт як грати, так і резервуара. Решітка з ручним очищенням (рис. 211) являє собою сталеву раму, до якої приварені сталеві прути квадратного перетину 20 X Х20 мм. Верхній край решітки спирається на майданчик, з якої виробляється ручна чистка решітки. Покидьки звалюються в дірчастий жолоб, влаштований в підлозі площадки.
В кінці жолоба ставиться дірчасте відро, яке після наповнення за допомогою блоку подається наверх. Грати з механічним очищенням можуть бути рухомі і нерухомі з рухомими граблями. Останнім треба віддати перевагу, так як їх можна поставити крутіше і вони займають меншу площу.

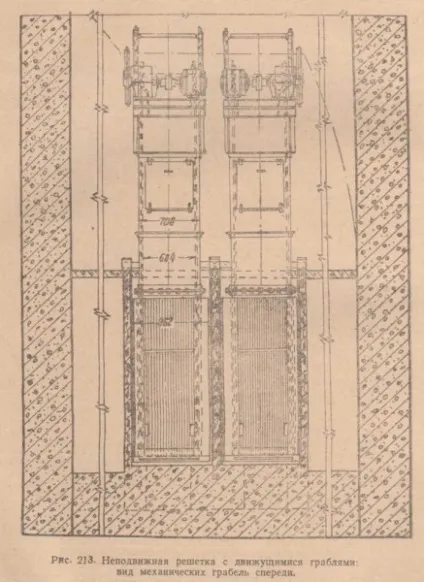

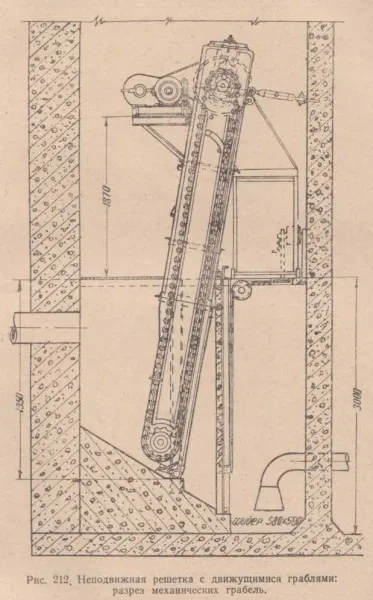

Крім того, на пересування грабель витрачається менше електроенергії, ніж на пересування важких рухливих решіток. Нерухомі решітки (рис. 212, 213) з рухомими граблями встановлюються під кутом до 70 ° до горизонту. Захоплювані граблями покидьки піднімаються у верхню частину приймального резервуара і тут скидаються в вагонетку або візок для вивезення або надходять в дробарку, де подрібнюються і змиваються потоком води назад вниз, в передню частину резервуара перед гратами. Подрібнені покидьки проходять крізь ґрати, а великі частки знову піднімаються граблями наверх.
Кількість покидьків, що знімаються з решіток на рік на 1 людину в літрах, коливається в залежності від ширини прозоров решіток. Так, при ширині прозоров 15 мм кількість покидьків буде: при ручному очищенні - 5 л, при механізованому - 6 л, при ширині 20 мм - відповід »відповідно 4 і 5 л, при ширині 25 мм - 3 і 3,5 л, при ширині 30 мм 2,5 і 3 л. Вологість покидьків 75-85%, об'ємна вага в середньому 750 кг / м механізоване очищення обов'язкове при кількості їх 0,2 м3 / добу і більше.

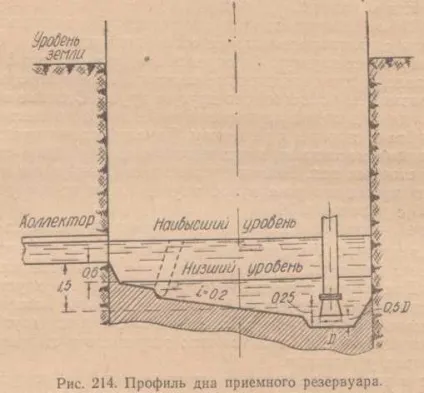

Стічна рідина, пройшовши крізь ґрати, надходить потім у усмоктувальні труби насосів. Для встановлення висоти розташування отворів цих труб необхідно побудувати профіль дна приймального резервуара від кінця колектора до приямку для всмоктуючих труб. На рис 214 наводиться профіль дна приймального резервуара діаметром 8,0 м.
Поглиблення для кінців всмоктуючих труб повинно допускати можливість зниження рівня рідини в резервуарі нижче лотка підвідного колектора. Ця висота практично дорівнює від 1,5 до 2,5 м. Від колектора йде укіс глибиною 0,6 м. Далі дно знижується до всмоктуючим трубах з ухилом 0,01 - 0,02. Отвори їх розміщуються в приямку на висоті від дна, яка дорівнює половині діаметра воронки всмоктуючої труби.
Щонайнижчий рівень води в приймальному резервуарі повинен бути вище отвору усмоктувальної труби не менше ніж на 0,25 м. Відстань між усмоктувальними трубами повинно бути не менше 2D, щоб в роботі труби не заважали один одному. При проектуванні резервуара необхідно передбачити можливість зручного доступу до грат. Опалення в прийомних резервуарах слід влаштовувати тільки при незначному заглибленні.
У глибоких ж резервуарах воно не потрібно, так як тепловтрати через стіни невеликі, температура ж стічної рідини навіть взимку не опускається нижче 7-9 °. Вентиляцію рекомендується влаштовувати припливно-витяжної з п'ятикратним обміном і з незначним перевищенням подачі повітря щоб уникнути засмоктування його з колектора.
На випадок вимушеної зупинки роботи станції необхідно передбачити пристрій аварійного випуску для стічних вод. Цей випуск можна влаштувати в стіні приймального резервуара, але краще його помістити в останньому оглядовому колодязі колектора перед насосною станцією. Якщо випуск влаштовується в резервуарі, то він повинен бути розташований на такій висоті, щоб при максимальному підйомі стоки в приймальному резервуарі НЕ затоплювали майданчика в нижній його частині.
Якщо аварійний випуск влаштовується в останньому колодязі, то в ньому повинні бути поставлені два шибера - один на випускній трубі, а інший на колекторі, перед виходом з колодязя в насосну станцію. Якщо з аварійного випуску не можна випустити стоки самопливом в яр або водойму, то на станції необхідно встановити запасні двигуни внутрішнього згоряння для перекачування стоків на очисні споруди або у водоймище. На рис. 215 а, 6, в показаний приймальний резервуар, запроектований у відповідності з викладеними вище міркуваннями.
Резервуар має круглу форму в плані, діаметр його 8 ж. В резервуарі встановлені дві нерухомі решітки, розрахунок яких наведено вище. Вони розміщені відокремлено одна від одної. Стічні води з кол¬лектора потрапляють в канал, опущений нижче лотка колектора на 0,6 м і розходиться в сторони до грат. Канали обмежуються з боків трьома бетонними масивами, піднятими на 1 м вище найвищого рівня стічних вод.
Грати встановлені під кутом в 70 °. За гратами дно приймального резервуара опускається до приямку для всмоктуючих труб з ухилом 0,02. У верхній частині розташовані механізми грабельних апаратів, дробарки і двигуни. Передня частина резервуара (з боку колектора) не має перекриття, що забезпечує освітлення нижньої частини резервуара. Для спуску вниз в задній частині резервуара влаштована сходи, що закінчується майданчиком біля стіни.
Така ж майданчик влаштована і біля протилежної стіни. Майданчики повідомляються один з одним і з середнім містком, з якого можна закривати і відкривати шибери в каналах перед гратами. Так як в резервуарі є мертві зони, де можуть відкладатися опади, то необхідно передбачити можливість змиву цих опадів пожежним наконечником в приямок всмоктуючих труб при зниженому рівні стоків в резервуарі.
Вода для змиву, що отримується з водопроводу, зі свердловини або з шахтного колодязя з насосом, перекачується в резервуар, розташований у верхній частині станції. У середній частині резервуара встановлена залізобетонна колона для влаштування верхнього міжповерхового перекриття. На неї спирається балка, забита кінцями в стіни резервуара.
Від цієї балки йдуть до задньої стіни резервуара три залізобетонні балочки, на яких і розташовується залізобетонна плита перекриття. У нижньому поверсі для переходу з одного боку резервуара на іншу і на середній місток влаштована майданчик, яка спирається на перегородку, що розділяє нижнє приміщення резервуара на дві частини.
