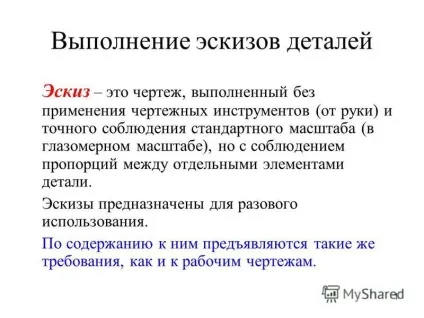

1 + 1 Виконання ескізів деталей Ескіз - це креслення, виконаний без застосування креслярських інструментів (від руки) і точного дотримання стандартного масштабу (в окомірних масштабі), але з дотриманням пропорцій між окремими елементами деталі. Ескізи призначені для разового використання. За змістом до них пред'являються такі ж вимоги, як і до робочих креслень.

2 + 2 Ескізи виконуються в наступних випадках: при розробці нової конструкції; при складанні робочого креслення по вже наявній деталі; при необхідності виготовити деталь по самому ескізу (при ремонті обладнання).

3 3 Виконання ескізу включає в себе наступні етапи: підготовчий; розміщення і креслення зображень; нанесення розмірів; виконання необхідних написів і завершення виконання креслення.

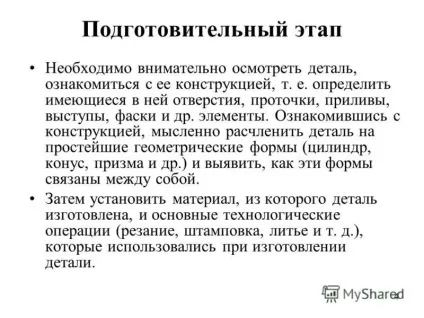

4 4 Підготовчий етап Необхідно уважно оглянути деталь, ознайомитися з її конструкцією, т. Е. Визначити наявні в ній отвори, проточки, припливи, виступи, фаски і ін. Елементи. Ознайомившись з конструкцією, подумки розчленувати деталь на найпростіші геометричні форми (циліндр, конус, призма і ін.) І виявити, як ці форми пов'язані між собою. Потім встановити матеріал, з якого деталь виготовлена, і основні технологічні операції (різання, штампування, лиття і т. Д.), Які використовувалися при виготовленні деталі.

5 5 Елементи деталей

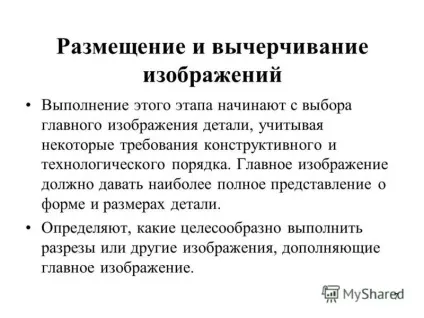

7 7 Розміщення та креслення зображень Виконання цього етапу починають з вибору головного зображення деталі, враховуючи деякі вимоги конструктивного і технологічного порядку. Головне зображення повинно давати найбільш повне уявлення про форму та розміри деталі. Визначають, які доцільно виконати розрізи або інші зображення, що доповнюють головне зображення.

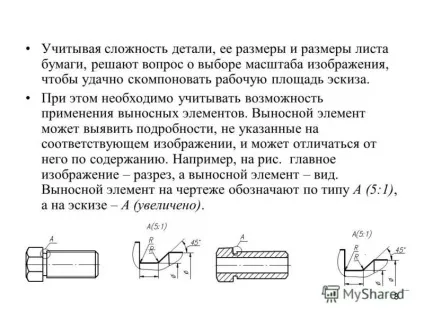

8 8 З огляду на складність деталі, її розміри і розміри аркуша паперу, вирішують питання про вибір масштабу зображення, щоб вдало скомпонувати робочу площу ескізу. При цьому необхідно враховувати можливість застосування виносних елементів. Виносної елемент може виявити подробиці, які не вказані на відповідному зображенні, і може відрізнятися від нього за змістом. Наприклад, на рис. головне зображення - розріз, а виносний елемент - вид. Виносної елемент на кресленні позначають по типу А (5: 1), а на ескізі - А (збільшено).

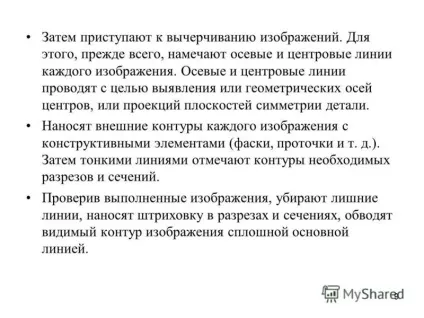

9 9 І приступають до викреслювання зображень. Для цього, перш за все, намічають осьові і центрові лінії кожного зображення. Осьові і центрові лінії проводять з метою виявлення або геометричних осей центрів, або проекцій площин симетрії деталі. Наносять зовнішні контури кожного зображення з конструктивними елементами (фаски, проточки і т. Д.). Потім тонкими лініями відзначають контури необхідних розрізів і перетинів. Перевіривши виконані зображення, прибирають зайві лінії, наносять штрихування в розрізах і перетинах, обводять видимий контур зображення суцільною основною лінією.

11 11 Остаточне виконання креслення Четвертий етап включає в себе перевірку виконаних зображень, заповнення технічних вимог, основного напису і додаткової графи. Послідовність виконання ескізу деталі показана на рис.

12 12 Для цієї деталі досить виконати два зображення. За головне зображення приймаємо те, на якому видно три грані шестигранника
