Сьогодні я розгляну і повністю розберу настінний електронний годинник, з двома РК-дисплеями китайського виробництва. На годиннику ніде не зазначений виробник, немає назви моделі. тому вони залишаються безіменними.
Треба сказати, що подібний годинник випускаються в різних корпусах з іншим дизайном, але внутрішні елементи однакові. Тому описуючи цей конкретний екземпляр я як би описую ще й ряд інших, які зовні можуть значно відрізнятися.
+ Клацніть по малюнку, щоб збільшити!
Отже, годинник мають пластмасовий корпус розмірами: Ширина 292 мм, висота 190 мм, товщина 27 мм. Забарвлення корпусу мого екземпляра ви можете бачити на фото. Головне на передній панелі два вікна з монохромними РК-дисплеями. У верхньому великому вікні поточний час - годинник і хвилини. У нижньому - місяць, дата, день тижня і температура - за Цельсієм або за Фаренгейтом. Так, цей годинник може показувати температуру навколишнього середовища, причому порівняно точно.

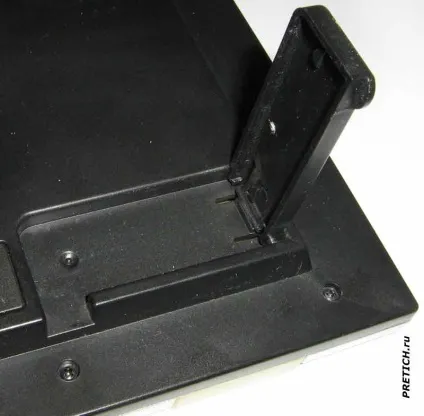

На зворотному боці годинника ми бачимо три петлі - для навішування годин на стіну. Кілька отворів, під якими вгадується динамік. Ряд кнопок управління, під ним кришка батарейного відсіку - дві батарейки формату АА. З боків від цього відсіку відстібаються ніжки - якщо годинник будуть встановлюватися на стіл, або на будь-яку іншу плоску горизонтальну поверхню.

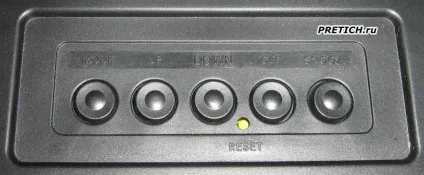

Кнопки управління і настройки: режим - Mode, UP, Down, вибір формату температури, SNOOZE і одна втоплена кнопка Reset.

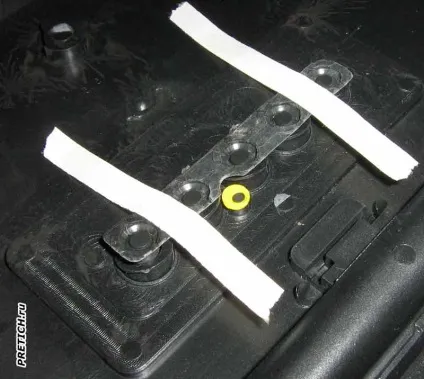

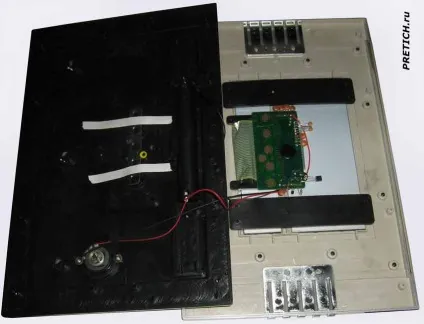

Викручуємо ряд гвинтів на задній стороні годин і поділяємо корпус на дві половинки. Усередині все просто: на задній стінці динамік, кнопки приклеєні двома смужками паперового скотча, батарейний відсік з виходять з нього проводами. На іншій половинці плата електроніки і два ЖК-дисплея, без підсвічування.
+ Клацніть по малюнку, щоб збільшити!
З одного боку друкованої плати ми бачимо маркування 5852 (II) V: 0 MTK і ряди контактних майданчиків - з'єднання з дисплеями через гнучкі шлейфи.
+ Клацніть по малюнку, щоб збільшити!

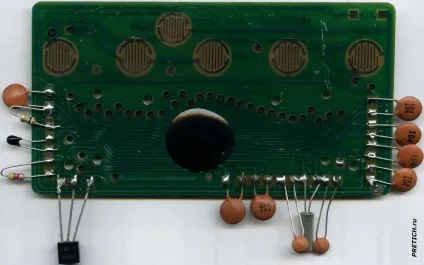

На іншій стороні та сама маркування і ряд елементів: на платі одна бескорпусная мікросхема, залита епоксидною смолою, маркування природно немає. Шість контактних майданчиків - кнопки настройки і управління. Ряд керамічних конденсаторів і резисторів, один кварцовий генератор, один транзистор S8050.

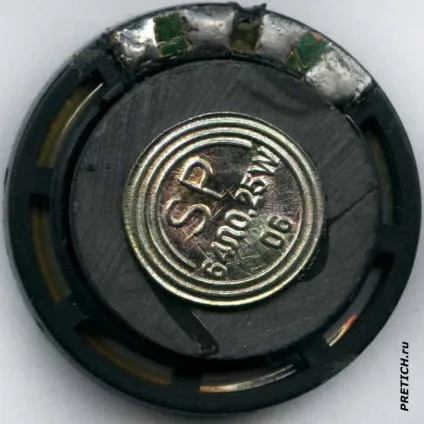

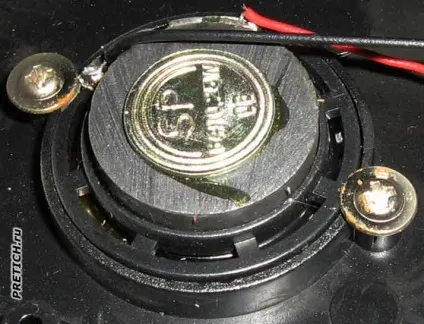

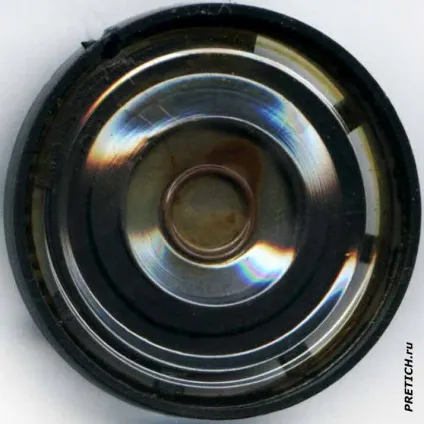

Динамік звичайний з мембраною з плівки, простенький, але звучить все ж краще пьезоізлучателя. На зворотному боці на торці магніту нанесено маркування SP 64ω 0.25W 06.
Опис цих китайських електронних годинників можна завершити - сказати більше про них нічого. Я раніше вже описував подібні, але дещо інші - ТУТ ви можете прочитати про них статтю - тим не менш, при всій функціональної схожості вони мають різну електроніку і інший одинарний дисплей.
Михайло Дмитрієнко, спеціально для PRETICH.ru
