Правильно ррассчітиваем кількість секцій радіатора по площі

Будуючи будинок, люди задаються питанням, як розрахувати кількість секції радіатора опалення? Недостатня кількість секцій не прогріється приміщення до комфортного рівня, а їх надлишок - зробить температуру в ньому занадто високою, що змусить відкривати вікна, створюючи ризики підхопити застуду. Тому, підходити до цього питання слід з особливою уважністю.

види радіаторів

Вид радіатора - це одна з перших складових, яка повинна враховуватися при виконанні розрахунків. Купуючи радіатори, слід також пам'ятати про відповідної документації, що дає гарантію на те, що виріб прослужить якийсь мінімальний проміжок часу.

Сьогодні, найбільш поширеними є радіатори з чавуну, які всупереч своїй великій масі і досить великим розмірам, вважаються найбільш якісними.

Більш сучасні - біметалеві радіатори. Вони мають безліч переваг, але коштують не дешево. Через це більшість людей цікавить питання, як розрахувати кількість секцій радіатора, адже одна зайва секція - значні додаткові витрати. Тому, правильний розрахунок їх кількості, це перше, що необхідно зробити перед їх покупкою і монтажем.

Необхідні для проведення розрахунків показники

Проводячи розрахунок за визначенням необхідної кількості секцій радіатора, слід брати до уваги такі дані:

1. S приміщення.
2. Загальна кількість віконних прорізів.
3. Вид і показники потужності.
4. Товщина міжкімнатного перекриття.

Також необхідно передбачати той факт, що всі радіатори мають технічну документацію c зазначеної потужністю. Відповідно, технічні показники кожного радіатора - суто індивідуальні.

Важливо! Для того, щоб температура повітря приміщення була комфортною, потужність обігріву на 1 м. Площі повинна знаходитися в межах 39-40Вт.

Розрахунок по площі

Розрахунок кількості секцій радіатора, і необхідна площа поверхні, що обігрівається проводиться з урахуванням безлічі показників.

Розрахунок кількості секцій радіатора

Стандартне значення потужності в залежності від використовуваного для виготовлення матеріалу мають наступні показники:

1. Чавунні - 160 Вт.
2. Алюмінієві - 200 Вт.
3. Біметалічні - 180 Вт.
4. Сталеві - від 110 до 150 Вт.

Кількість радіаторів часто дорівнює кількості встановлених вікон. Іноді радіатори встановлюються на глухі стіни, які значно знижують температурний рівень.

Як розрахувати кількість секцій радіатора? Основа всіх подібних математичних дій - існуючі норми, найчастіше застосовуються в будівництві.

Наприклад, S приміщення дорівнює 25м2:

25 х100 (Вт) = 2500Вт = 2,5 кВт.

Отримане число ділимо на показники потужності значення секції. Припустимо, у нас сталевий радіатор з заводської потужністю 150 Вт. відповідно:

Округлення бажано проводити до більшого значення, до меншого округляється лише в тому випадку, якщо приміщення має мінімальні тепловтрати або облаштовано іншим тепловим джерелом, наприклад, газовою плитою.

Важливо! Не встановлюйте радіатори з більш ніж 10 секціями, так, як при перевищенні даного числового порога крайні секції стають малоефективними.

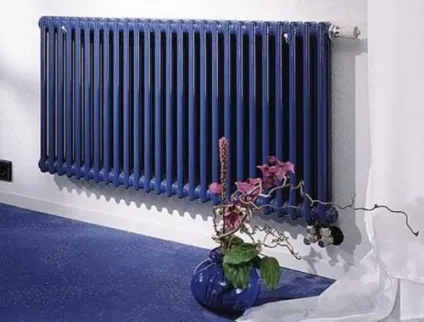

Багатосекційний чавунний радіатор

Наведений вище розрахунок числа секцій радіаторів опалення грубий і узагальнений, так, як тут не враховані ніякі додаткові показники, до яких відносяться:

1. Діапазон температур.
2. Кількість встановлених склопакетів.
3. Загальне значення встановлених вікон.
4. Розмір і кількість зовнішніх стін.
5. Товщина і тип використовуваного для утеплення стін утеплювача.
6. Ширина кладки матеріалу, використовуваного при зведенні стін.

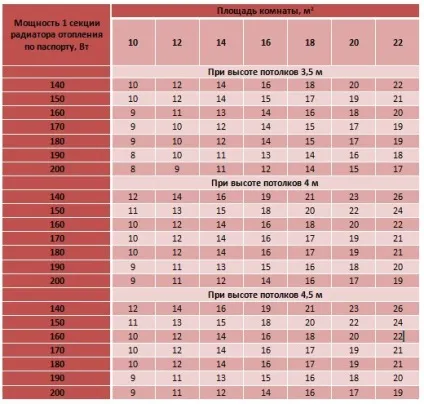

Таблиця розрахунку кількості секцій радіаторів по площі

Додаткові умови, що враховуються при розрахунках

Існує велика кількість додаткових показників, які враховують при проведенні розрахунків. Частина з них ми вже розглянули вище, а іншу, що має на увазі додаткові умови, розглянемо нижче. До них можна віднести наступне:

1. У разі, якщо кімната облаштована балконом, до отриманого результату додається 20%.
2. Якщо в кімнаті встановлені два віконних отвору, результат збільшується на 30%.
3. Високоякісні і добре встановлені склопакети зменшують значення на 10-15%.
4. У разі, якщо плануєте установку грати або якогось декору, показник збільшується на 10-15%.
5. Для отримання певного запасу потужності, який може стати в нагоді при опусканні температури регіону нижче середньої, передбачається якийсь запас. Відповідно, отримане значення необхідно збільшити на 15%.
6. Теплоносій не завжди має температуру, задану стандартом. Часом він прохолодніше на 10-15 градусів. Тому, потужність радіатора необхідно збільшити на 18-23%.

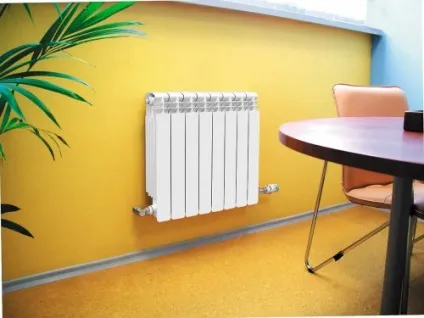

Біметалічний радіатор з діагональним підключенням

Як ви вже зрозуміли, розрахунок необхідної кількості радіаторів досить відповідальний і серйозний питання, що вимагає серйозного підходу. Виходячи з цього, рекомендується робити точний розрахунок з урахуванням всіх перерахованих вище складових і деяких поправочних коефіцієнтів.

Важливо! Обов'язково враховуйте максимально можливу кількість додаткових умов. Чим їх більше, тим точніше результат проведених розрахунків.

Порядок виконання точних розрахунків

Багатоповерхові будинки в більшості випадків мають стандартну планування, то в приватному секторі все зовсім інакше. Як розрахувати необхідну кількість секцій в даному випадку? При проведенні подібних розрахунків, необхідно буде враховувати безліч показників, серед яких висота стель, кількість вікон, їх розміри і інше.

Особливість цього розрахунку полягає в тому, що в ньому використовуються різноманітні поправочні коефіцієнти, які дають можливість отримати найбільш точне значення з урахуванням всіх особливостей приміщення.

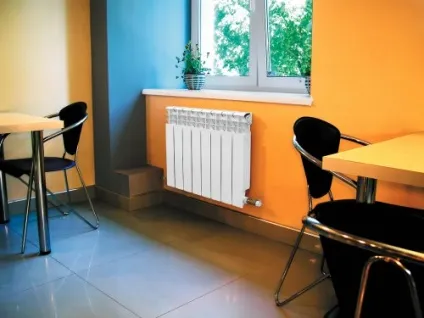

Біметалічний радіатор з нижнім підключенням. Тепловіддача при такому підключенні нижче на 10-30%

Формула розрахунку кількості секцій радіаторів опалення даними способом має наступний вигляд:

• Кт кількість потрібного тепла для окремо взятого приміщення, дорівнює 100 Вт на 1м2.
• П - загальна площа.
• К1 ступінь засклений вікон - 0,85 - 1,3.
• К2 - теплоізоляційна ступінь - 1,0 - 1,27.
• К3- співвідношення S статі і вікна - 0,8 - 1,2.
• К4 - середня зовнішня t повітря в найбільш холодний день - 1,5 0,7.
• К5 - наявність стін - 1,1 - 1,4.
• К6 - тип приміщення, що знаходиться поверхом вище - 0,8 - 1,0.
• К7- Висота стелі - 1,0 - 1,2.

Застосування зазначеної вище формули дає можливість враховувати більшість існуючих нюансів, що робить результат найбільш точним. Далі результат ділиться на значення тепловіддачі однієї секції і округляється до цілого числа в більшу сторону.

Радіатор опалення з боковим підключенням. Застосовується зазвичай в багатоквартирних будинках

Більшість виробників радіаторів на своїх офіційних сайтах встановлюють онлайн калькулятори або спеціальні програми, що дозволяють моментально розрахувати кількість секцій, яке буде необхідно для облаштування приміщення. Все, що потрібно від вас - ввести пару своїх значень і натиснути розрахувати. Вже через хвилину кількість потрібних вам секцій відобразиться на екрані. Зручно і оригінально.

Важливо! Для більш точного і достовірного результату рекомендується проводити всі розрахунки вручну. Це більш ефективно, так, як комп'ютерні програми можуть дати збій, який в наслідок обійдеться вам в добру копійку.
