Правила побудови геологічного розрізу

Побудова геологічного розрізу.

ЛАБОРАТОРНЕ ЗАНЯТТЯ 8

Мал. 1. Приклад побудови літолого-стратиграфічної колонки.

Умовні позначення: 1 брили, 2 валунніка і галечники, 3 щебінь, 4 гравій, 5 дресва, 6 піски, 7 алеврити, 8- глини, 9 конгломерати, 10 глибові брекчии, 11- гравеліти, 12- пісковики, 13- алевроліти, 14- аргіліти, 15- вапняки, 16- доломіт, 17- мергелі, 18- фосфорити, 19- трепели, діатоміти, 20- опоки, 21- радіолярити, яшми, 22- гіпс, 23- ангідрит, 24- кам'яна сіль, 25- калійно-магнезіальні солі, 26- торф, 27- вугілля бурі, 28- вугілля кам'яне, 29- піщаник крупнозернистий, 30- піщаник середньозернистий і дрібнозернистий, 31-боксити, 32 ізвестковістого туф, 33 - вапняк оолітовий, 34- відо тняк піщанистий, 35- вапняк органогенний, 36- лес, лесовидні суглинки, 37- стрічкова глина, 38- суглинок, 39- супесь, 40- кора вивітрювання та її вік.

Завдання 1. Вивчіть і коротко законспектуйте правила побудови геологічного розрізу. Приклад побудови геологічного розрізу показаний на малюнку 2.

Завдання 2. На міліметровому папері побудуйте геологічний розріз по лінії I-I в масштабі: горизонтальний 1: 12500, вертикальний 1: 1000 (рис. 3). Відповідними кольорами зафарбуйте відкладення різного віку.

Геологічні розрізи вдають із себяізображеніе залягання порід на площині вертикального перетину земної кори від її поверхні на ту чи іншу глибину. Οʜᴎ можуть відбудовуватися по геологічній карті, даними бурових свердловин, геофізичних або будь-яким іншим матеріалам. На геологічній карті розрізи складаються за прямими (а при вкрай важливо сті і по ламаним) лініях в напрямках, які дають найбільш повне уявлення про залягання порід, що складають зображену на карті територію. При наявності опорних свердловин розрізи слід проводити через них. На кінцях ліній розрізу і в місцях її зламу ставляться літерні літери в алфавітному порядку або цифри (латинські).

Горизонтальний і вертикальний масштаби розрізів повинні відповідати масштабу карти. Збільшення вертикального масштабу допустимо тільки для районів з пологим або горизонтальним заляганням порід. Спотворювати вертикальний масштаб слід до значень, при яких потужність шару, що має мінімальне значення на розрізі, буде мати ширину не менше 1 мм. На кожному розрізі повинні бути показані: гипсометрический профіль місцевості, лінія рівня моря, шкала вертикального масштабу з справ ?? еніямі через 1 см (на обох кінцях розрізу), буквені позначення, що відповідають зазначеним на карті, сторони світу. Бурові скважена-ни зображуються на розрізах або чорними суцільними лініями, в разі якщо вони потрапляють на лінію розрізу або розташовуються поблизу неї, або штриховими лініями - при проектуванні їх на площину розрізу. Забій свердловини обмежується короткою горизонтальною лінією у вигляді підсічки.

Розрізи складаються, розфарбовуються і індексуються в повній відповідності з геологічною картою. Для кожного аркуша геологічної карти зазвичай дається один-три розрізу. Всі геологічні кордону на розрізах (приголосні, незгодні і ін.) Показуються одним знаком - у вигляді суцільних чорних тонких ліній.

Глибина розрізу обумовлюється тими даними, якими володіє укладач. Зліва на кресленні розрізу розташовуються 3, СЗ, Пд і Ю, а праворуч - В, С, С і С.

Умовні позначення складають в наступному порядку. Вна-чале в стратиграфічної послідовності (від молодих до древ-ним) вказуються осадові, вулканогенні і метаморфічні породи, далі в тій же віковій послідовності - інтрузивні і жильні освіти, нижче йдуть нд ?? е інші умовні позначення (геологічні кордону, елементи залягання шарів та ін.).

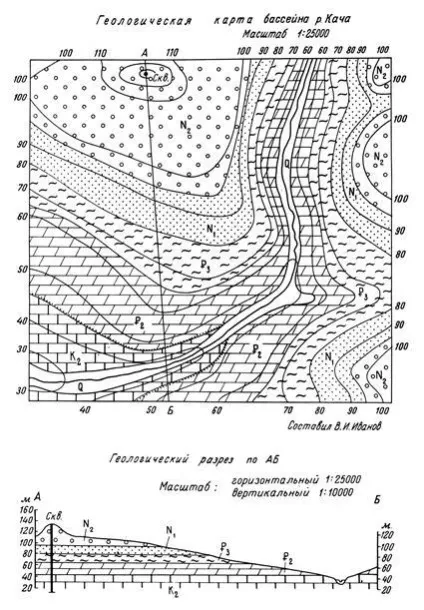

Перш ніж будувати розріз, виберемо його напрямок на геологічній карті. Розріз зазвичай проводять через найвищу і низьку точки рельєфу, так як при такій цінній вказівці на ньому будуть зображені нд ?? е підрозділ ?? ення стратиграфического розрізу, оголені на поверх-ності. Далі вибирають вертикальний масштаб. При цьому при-тримувати вже викладеного правила: самий малопотужний шар, який ви бачите на розрізі, повинен мати товщину не менше 1 мм в обраному масштабі. У розглянутому прикладі (рис. 2) вертикальний масштаб 1:10 000, т. Е. В 1 см - 100 м.

Побудова розрізу починають з креслення профілю рельєфу. Для цього на аркуші паперу проводять кілька горизонтальних паралельних ліній, відстань між якими має дорівнювати перерізу рельєфу горизонталями, взятому в масштабі карти. У нашому прикладі горизонталі січуть рельєф через 10 м, що в масштабі 1:10 000 складе 1 мм. Лін ?? ейкі обмежуються вертикальними лініями, що розташовуються на відстані, відповідному довжин ?? е розрізу. У вертикальних лин ?? еек з обох сторін розрізу цифрами вказуються висоти, відповідні висот горизонталей на топографічній карті, що перетинаються лінією розрізу. Далі вимірюють на карті відстані по лінії розрізу до перетину з горизонталями і переносять ці відстані на лін ?? ейкі, мають ті ж висотні позначки. Отримані точки з'єднують плавною кривою, яка і буде представляти собою профіль рельєфу.

Накресливши криву рельєфу поверхні Землі по лінії розрізу, переносять на неї нд ?? е точки перетину лінії розрізу з геологічними границями, користуючись для цієї мети або циркулем-вимірюваль ?? їм, або окремої вузькою смужкою паперу (краще міліметрової). Знайшовши точки виходу геологічних кордонів на поверхні рельєфу, проводимо горизонтальні лінії між стратиграфическими комплексами, пам'ятаючи при цьому, що вс ?? е геологічні кордону на розрізах проводяться однаковими тонкими суцільними лініями. На кінцях розрізу ставляться літери А і Б або латинські цифри, а також сторони світу. На сам розріз наносяться індекси, умовна штрихування для порід і кольором фарбується вік порід.
