Пральна машина б’є струмом
Дуже неприємною несправністю в електриці квартири, це коли пральна машина б'є струмом. Звичайно це не повноцінний струмовий удар, але «кусання» пральки дуже неприємно, лякає і напружує. Як зробити так, щоб пральна машина не била більше струмом я розповім в цій статті.
Для початку з'ясуємо причину, чому пральна машина б'є струмом
Чому пральна машина б'є струмом
Для початку. Б'є струмом тільки пральна машина, яка працює в двопровідних або чотирьох провідних мережах, тобто, електричних мережах без окремого захисного проводу PE (система TN-C).

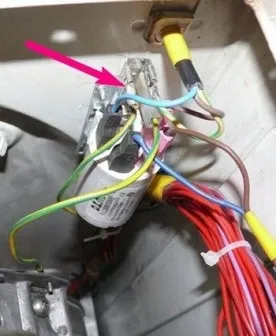

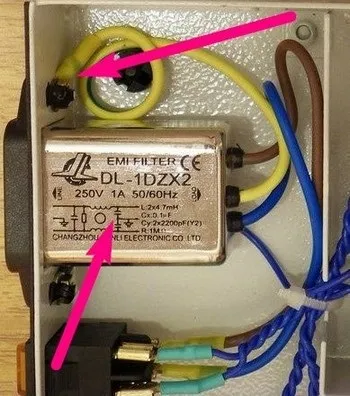

Тепер чому пралка б'є струмом. На введенні електроживлення в пральну машину варто мережевий фільтр для стабільної роботи автоматики машини. Будь-мережевий фільтр влаштований таким чином, що струм з конденсаторів повинен стікати через захисний провідник PE. У пральній машині ток з конденсаторів повинен стікати через корпус, далі через захисний провідник PE.
У двухпроводной мережі (без захисного проводу PE) току з конденсаторів стікати нікуди. Він накопичується на корпусі машинки і при торканні її протікає через вас на землю. Звідси і виходить невеликий удар струмом.
Зазначу, що якщо машинка стоїть не у ванній, а на сухий кухні, то цілком можливо, ви ніколи не відчуєте «кусання» пральки.
Що робити, щоб пральна машина не била струмом
Якщо пральна машина б'є струмом і потрібно цю проблему вирішити моментально є два способи:
- Постеліть поруч з машинкою гумовий килимок (це тимчасовий метод);
- Переверніть вилку в розетці на 180⁰.
Але краще зробити ряд робіт, щоб позбутися від цієї проблеми назавжди.
Статті по темі: СИП, самонесуча кабельна продукція
З причин викладених вище, зрозуміло, що потрібно створити таку схему, щоб струм з корпусу постійно стікав в «землю». Це можна зробити декількома способами.
Для цього проводом ПВ-3 перетином 4 мм 2. з'єднайте корпус пральної машини, металеву ванну, труби ГВП та ХВП, вентиляційний короб. Цей провід виведіть з ванною і проведіть в електричний щиток і з'єднайте з клемою земля. За правилами, між щитом і ванною провід ДУП повинен заходити в розподільну коробку з клемниками для з'єднання провід ДУП квартири.
Робити самостійно систему ДУП важко, та й, напевно, спеціально для пральної машини не потрібно. Якщо у вас вже зроблена система ДУП, то потрібно просто під'єднати корпус пральної машини до клемниками в коробці ДУП.
Підключення пральної машини до ДУП не до кінця вирішує проблему. Підключення до ДУП убезпечить від одночасного дотику пральки і, наприклад, труби, але залишається небезпечна ланцюг корпус-людина-пол.
Щоб виключити цю небезпечну ланцюг, потрібно або заземлити пральну машину, або поставити УЗО (пристрій захисного відключення) для групи, куди включена пральна машина.
Заземлити пральну машину
Щоб заземлити пральну машину не можна тягнути окремий дріт заземлення для пральної машини, а саму пралку включати в просту розетку. Потрібно протягнути окремий трижильний кабель від розетки пральної машини до квартирного щита або поверхового щита. У щиті поставити окремий автомат захисту для пральної машини (16 ампер). Захисний провідник кабелю підключити з боку розетки на клему земля, а з боку щита захисний провід кабелю підключити на земляну шину (якщо вона є) або на корпус поверхового щита.
Додам, для ванної кімнати ступінь захисту розетки для пральки повинна бути IP = 44.
Якщо немає можливості заземлити пральну машину описаним вище способом, потрібно ставити УЗО. Хоча я б рекомендував, і заземлити і поставити УЗО.
Статті по темі: Коротке замикання в електромережі квартири
Зазначу, що при двухпроводной електропроводці, без захисного проводу PE, УЗО спрацює тільки при торканні людини корпусу машинки. Так що струм на корпусі ви все одно відчуєте. Ефективність УЗО проявитися тільки при серйозної витоку струму на корпус пральки, наприклад, при втомі ізоляції робочих (L і N) проводів всередині машинки.
Якщо Пральна машина б'є струмом, найефективнішим рішенням буде:
- Заземлити пральну машинку. Тобто провести окремий, трижильний, кабель живлення машинки від розетки машинки до електрощита і заземлити її корпус третім проводом кабелю.
- Якщо у ванній змонтована система ДУП, потрібно приєднати корпус машинки до цієї системи (проводом ПВ перетином 4 мм 2);
- Для додаткового захисту від «пробиваючи» фазного (L) і / або нульового робочого (N) дроти на корпус потрібно поставити УЗО з струмом відсічення не більше 30mA.
