Повний технічний опис газового клапана Eurosit 710 MINISIT

Газовий клапан 710 MINISIT призначений для використання в газових котлах, сушильних камерах, газових плитах. Їм не рідко оснащуються також кімнатні газові обігрівачі та печі.

Основні властивості клапана

Термоелектричне пристрій контролю полум'я. Повна енергонезалежність від зовнішніх джерел. Регулятор тиску. Регулятор температури. Виконання з урахуванням стандарту EN 126 для регулюючих багатофункціональних пристроїв, встановлених в газовій техніці. Нагадуємо, що наступне опис безпосередньо відноситься до професіоналів, але на нашу думку, є великою цінністю і для простого споживача, і розміщена з метою підвищення його кваліфікації і, як наслідок, запобігання виникненню аварійних і побутових позаштатних ситуацій від халепи котельної газової техніки. Інформація надана SIT Group.

Що таке 710 MINISIT? Це багатофункціональний регулятор подачі газу, що складається з термоелектричного пристрою контролю полум'я (мається на увазі робота термопари газового контролю) з
блокуванням повторного розпалювання, регулятора тиску або гвинта налаштування максимального потоку, що моделює термостата (мається на увазі вузол сильфон-термобаллон) з активною функцією
миттєвого включення / вимикання.

Нижче подаємо дві схеми вузлів із застосуванням таких умовних позначень:
FL - фільтр на вході
MS - робоча нажимная кнопка
GM - термоелектричне пристрій контролю полум'я
FLP - фільтр запального пальника
RQP - гвинт налаштування потоку на запальному пальнику
PR - регулятор тиску
RQ - гвинт настройки максимального потоку газу
TH - термостат (вкл. / Викл.) З модуляцією і ручкою вибору температури

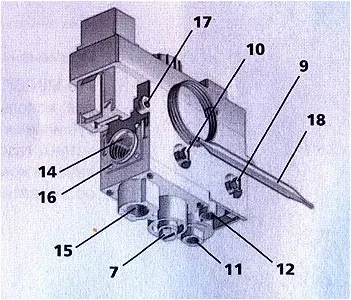

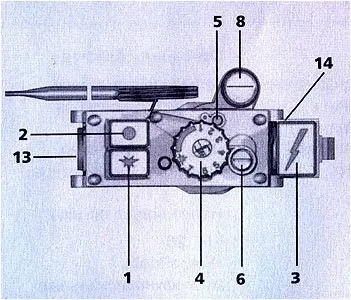

Опис клапана за елементами

1. КНОПКА розпалювання
2. КНОПКА ВІДКЛЮЧЕННЯ
3. КНОПКА п'єзоелектричний розпал (опціонально)
4. РУЧКА ВИБОРУ ТЕМПЕРАТУРИ
5. ВИНТ, РЕГУЛЮЮЧИЙ ПОТІК ГАЗУ НА запальник
6. ВИНТ, РЕГУЛЮЮЧИЙ МІНІМАЛЬНИЙ ПОТІК ГАЗУ
7. ВИНТ, РЕГУЛЮЮЧИЙ МАКСИМАЛЬНИЙ ПОТІК ГАЗУ (ВЕРСІЯ З гвинтом НАЛАШТУВАННЯ)
8. ВИНТ, РЕГУЛЮЮЧИЙ ВИХІДНА ТИСК (ВЕРСІЯ З РЕГУЛЯТОРОМ ТИСКУ)
9. штуцерів для вимірювання ВХІДНОГО ТИСКУ ГАЗУ
10. штуцерів для вимірювання ВИХІДНОГО ТИСКУ ГАЗУ
11. ПІДКЛЮЧЕННЯ для термопар
12. ВИХІД запальник
13. ВХІДНА ОТВІР ДЛЯ ГАЗУ
14. ВИХІД ОСНОВНОГО ПОТОКУ ГАЗУ
15. ВИХІДНА ОТВІР ДЛЯ ГАЗУ, розташованій знизу
16. ОТВІР ДЛЯ ФІКСАЦІЇ фланці
17. МОНТАЖНІ ОТВОРИ
18. ДАТЧИК (сильфони-термобаллон) ТЕРМОСТАТА

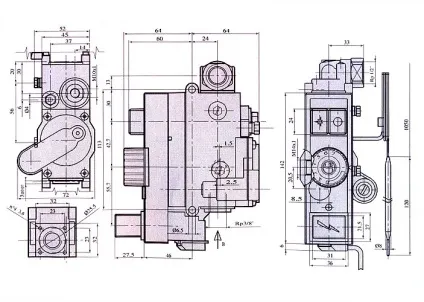

Загальна технічна інформація по клапану 710 MINISIT

1. Алюмінієвий корпус
2. Лінійний впуск і випуск газу (доступно пряме під'єднання фланця і під кутом 90 градусів)
3. Вихід газу знизу (опціонально)
4. Налаштування витрати газу запальний пальником

Оснащення і що випливають звідси можливості

• Регулятор тиску або, як альтернатива, гвинт настройки максимального потоку газу
• Штуцери для вимірювання вхідного і вихідного тиску газу при налаштуванні
• Вихідний фільтр і фільтр запального пальника
• П'єзоелектричний розпал (опціонально)
• Чотири монтажних отвори

Положення при монтажі - будь
Сімейства газу - будь-яке (I, II, і III)
Температура навколишнього середовища - від 0. 80 ° С
Максимальна вхідний тиск - 50 мбар
Стійкість при крученні і вигині - група 2

Приєднання до газової магістралі - Rp 1/2 або Rp3 / 8 ISO 7
Запальник - М10х1 на 4 мм, 6 мм або трубкою 1/4 "
З'єднання термопари - М9х1 або М10х1
Штуцер для вимірювання тиску газу - d 9 мм
Отвори для фіксації фланця - М4 х 7мм
Монтажні отвори - d 6.5 мм

Очікувана кількість циклів - 5000
Час розпалу - менше 10 сек (при використанні термопари серії 200 або 290)
Час відключення - менше 60 сек (при використанні термопари серії 200 або 290)

Для довідки. Термопари SIT бувають різних серій. Термопари серії 200 "розганяються" швидше термопар інших класів. Ми займаємося як раз термопарами серії 200.

Прямий редуктор тиску - Клас В
Діапазон настройки вихідного тиску - 3. 18 мбар (15. 30 мбар)
Вбудований вимикач для відключення регулятора тиску (якщо необхідно)

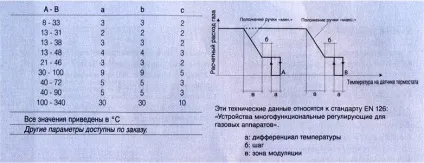

Витрата потоку Q як функція перепаду тиску P

Регульована витрата Q

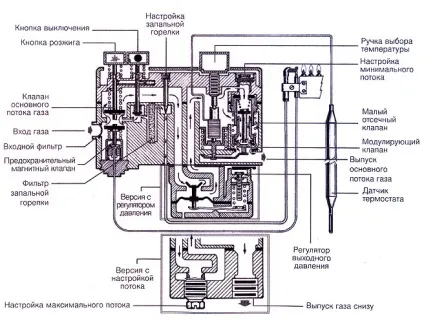

Принцип дії клапана 710 MINISIT

710 MINISIT містить магнітний запобіжний клапан і клапан з модуляцією різних серій. Коли натиснута кнопка розпалу, основний клапан перекриває потік газу, а магнітний відкриває доступ газу на запальний пальник. Термопара, підігріта полум'ям від запального пальника, виробляє струм протягом 2 секунд для підтримки харчування магнітного клапана. Основний потік газу з'являється, коли відпускають кнопку розпалу. Ручкою вибору температури можна встановити бажану температуру. Датчик термостата регулює основний потік газу за допомогою малого отсечного клапана і модулюючого клапана термостата. Вони налаштовують газовий потік, що йде на основний пальник, так, щоб підтримувати бажану температуру в приміщенні. Можна також вимірювати вхідний і вихідний тиск на штуцерах для вимірювання тиску. Регулятор тиску, завдяки простий мембрані, краще регулює вихідний тиск. Також вихідний тиск газу може бути відрегульовано гвинтом.

Розпал запального пальника

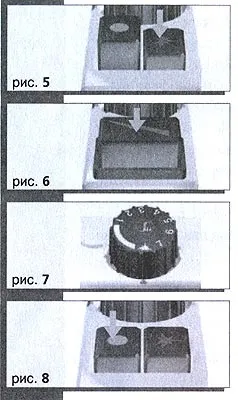

Поверніть ручку вибору температури за годинниковою стрілкою до упору в положення розпалювання. Натисніть кнопку включення і утримуйте її в натиснутому стані (рис.5). Запаліть запальний пальник і почекайте кілька секунд. Якщо клапан оснащений п'єзоелектричним розпалом, натисніть кнопку "іскра", щоб запалити запальний пальник (рис.6). Відпустіть кнопку "іскра" і перевірте наявність полум'я на запальному пальнику. Якщо його немає, повторіть процес розпалювання.

експлуатація
Встановіть ручку вибору температури в потрібне положення. Установка максимальної температури досягається поворотом ручки проти годинникової стрілки до упору. (Рис.7)

Положення запального пальника
Поверніть ручку за годинниковою стрілкою до упору.

відключення
Поверніть ручку вибору температури за годинниковою стрілкою до упору.
Натисніть кнопку (рис.8)

Увага! Пристрій блокування повторного розпалювання перешкоджає повторному розпалювання до тих пір, поки пристрій контролю полум'я не відключить потік газу. Тільки після цього (тобто коли магнітний клапан закриється) можна зробити повторний розпал.

Встановлення та налаштування

Налаштування термостата
Термостат відкалібрований і опломбований на заводі-виробнику. Повторна калібрування заборонена, тому що це може негативно вплинути на роботу апарату, а також зробить гарантію недійсною.

Налаштування низького рівня полум'я
Поверніть гвинт MIN за годинниковою стрілкою, щоб зменшити витрату газу, і проти годинникової стрілки, щоб збільшити його. (Відкалібровані гвинти доступні на замовлення).

Налаштування газового потоку на запальному пальнику
Поверніть відповідний гвинт за годинниковою стрілкою, щоб зменшити витрату газу, і проти годинникової стрілки, щоб збільшити його.

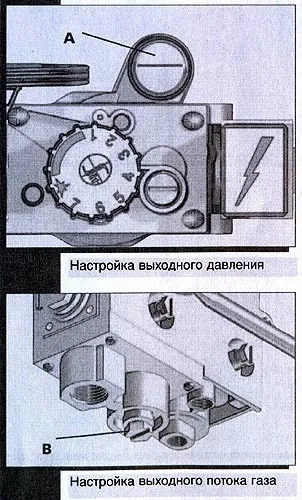

Налаштування вихідного тиску. Версія з регулятором тиску
Зніміть ковпачок і поверніть регулювальний гвинт (А) за годинниковою стрілкою для підвищення вихідного тиску або проти годинникової стрілки, щоб знизити його.

Налаштування вихідного потоку газу. Версія з налаштуванням потоку
Зніміть запобіжний ковпачок. Поверніть гвинт (В) за годинниковою стрілкою, щоб зменшити витрату газу, або проти годинникової стрілки, щоб збільшити його.

Висновок регулятора тиску з робочого стану
Для роботи клапана на зрідженому газі переконайтеся, що гвинт MIN замінений версією гвинта MIN з попередньо вставленим соплом, як зазначено виробником. Цей гвинт повинен бути загорнутий
повністю до упору. Регулювальний гвинт запального пальника відгвинчується на два оберти від стану повної закрутки. Регулювальний гвинт регулятора тиску закручується до упору за годинниковою
стрілкою або, якщо є гвинт налаштування потоку, закручується повністю проти годинникової стрілки.

Тут даємо посилання на клапани 710 MINISIT, які в наявності. Загальний перелік випускаються газових клапанів 710 MINISIT настільки великий, а їх оснащеність і сфера застосування настільки великі, що поки немає сенсу про це говорити.

Код блоку 0710094 Цей клапан, наприклад, встановлений на нових котлах АОГВ-29 ВАТ "Борінське"
Код блоку 0710650 А цей клапан застосовується, наприклад, в ресторанних кухонних і промислових печах
