Саморегулюючий гріючий кабель своїми руками технічні характеристики і підключення
Дуже часто при низьких температурах повітря виникає таке неприємний наслідок, як замерзання водопроводу або каналізації. Це може привести не тільки до припинення подачі води або зливу стоків, але і до розриву водопроводу або каналізації.
Для вирішення цієї проблеми досить встановити гріючий кабель всередині труби також нагрівальний елемент може бути встановлений і зовні труби, зробити все це можна своїми руками. Нагрівальний елемент може бути саморегулюючий або резистивний.
Що собою являє така система і її особливості?
Для того щоб не допустити розморожування водопроводу використовується спеціальний нагрівальний кабель. Принцип роботи даної системи заснований на тому, що через гріючий кабель проходить електрику, за рахунок чого він нагрівається і не допускає промерзання водопроводу до негативної температури.
При здійсненні вибору такого обладнання, треба звертати увагу на його технічні характеристики, а саме на питоме тепловиділення, нагрівальний елемент може бути резистивний або саморегулюючий.
Цей показник вимірюється в Вт / м, він вказує на те, яку потужність має гріє елемент на одиницю його довжини. Підключення та встановлення вказаного елемента може бути виконана своїми руками. Залежно від потреб споживача, він може підключити гріючий кабель довжиною кілька десятків сантиметрів або кілька сотень метрів.
Гріє кабель складається з наступних елементів:
- головним елементом є внутрішня жила, для її виготовлення використовують матеріал, що має високий опір;
- оболонка жили складається з екрану, що виконаний з алюмінію або мідної сітки і ізолюючого матеріалу;
- загальна оболонка, що забезпечує захист всіх елементів.
Якщо ви вирішите не робити гріючий кабель своїми руками, а придбати вже готовий, то варто знати, що одножильний провід не має захисту від електромагнітного випромінювання, а у двох-і трижильний кабелів вона є. Також у дво- і трижильний додатково захищена струмопровідна жила, нагрівальний елемент може бути резистивний або саморегулюючий.
Читайте на додаток про облаштування свердловин біля будинку з нашою новою статті. це дозволить забезпечити додатковий захист в зимовий період.
резистивний
Резистивний гріє кабель прокладається по всій довжині водопроводу всередині його або зовні. Принцип його роботи: на трубу встановлюють термодатчики, при досягненні температури до заданої межі, вони включають систему в роботу і вона починає підігріватися.
Як тільки температура досягне заданого рівня, відбувається автоматичне припинення обігріву. Недоліком його роботи є те, що він рівномірно нагрівається по всій своїй довжині і якщо не контролювати нагрів, то такий гріючий елемент може просто перегоріти.
Щоб він працював більш ефективно, треба використовувати додаткове утеплення водопроводу, для це підійде мінеральна вата або інший утеплювач.
Залежно від необхідної потужності, такий гріючий кабель може бути покладений кількома способами: по спіралі, хвилями, однією або декількома лініями. Укладання можна провести своїми руками і робити це треба без натягу. Якщо ви його встановлюєте зовні водопроводу, то для поліпшення контакту нагрівального елементу і труби, рекомендується його обмотати алюмінієвою фольгою.
саморегулюючий
Саморегулюючий гріючий кабель має більш високі технічні та експлуатаційні характеристики і застосовується не тільки на водопроводах, але і в інших системах, наприклад для того, щоб на будівлі не з'являлися бурульки.
Саморегулюючий провід складається з двох провідників, що покриті полімером, при зміні температури, вони змінюють свій опір.
Вам залишилося тільки підключити саморегулюючий кабель і як тільки температура почне знижуватися, його опір буде зростати і відповідно збільшиться температура нагріву.
Його особливістю є те, що в різних його точках, в залежності від навколишньої температури, опір може бути різним, і тому по-різному буде відбуватися і нагрів водопроводу або іншої системи.
Важливим є те, що саморегулюючий провід добре ізольований, що робить його не тільки високоефективним, але і безпечним.
Монтаж легко виконується своїми руками, зручно і те, що його можна різати на шматки, при цьому його технічні характеристики не змінюються.
Що необхідно для самостійного виготовлення?
Вартість такої продукції досить висока, але якщо у вас є технічні навички, то можна зробити саморобний гріючий кабель.
Перевагами такого кабелю є те, що він має надійну ізоляцію, високу жорсткість, тому він може використовуватися як зовні, так і всередині водопроводу.
Недоліком є те, що він не може саморегулюватися, в ньому немає харчової ізоляції, але для періодичного використання і якщо його прокласти не всередині, а зовні водопроводу, то це ефективне і доступне рішення.
Щоб не оголювати жили на кінці такого проводу, треба їх розвести, потім отриманий одинарний дріт складають навпіл і знову звивають. Для спорудження герметичного заходу дроти, можна використовувати фланець від гнучкої труби для підведення води.
Особливу увагу необхідно приділити герметизації введення, тому після того, як в штуцер просмикнули провід, його заливають епоксидкой і затягують з'єднання гайкою.
Якщо ви плануєте встановити такий гріючий елемент зовні, то розплітати його не треба, а з'єднувати треба в протилежному кінці ділянки, що буде обігріватися. Під час кріплення саморобного кабелю зовні водопроводу, його треба щільно обмотати алюмінієвою фольгою і скотчем, а зверху все утеплити.
Використовуючи такий саморобний елемент, що нагріває, ви можете утеплити не тільки водопровід, але і каналізацію, треба враховувати, що сила струму, що буде пропускатися через провід, не повинна бути більше 9А.

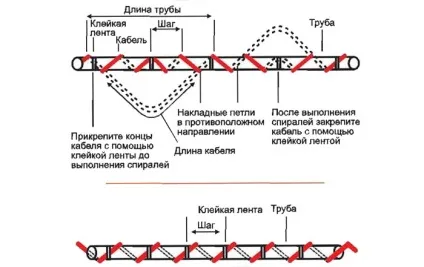

Схема спірального укладання

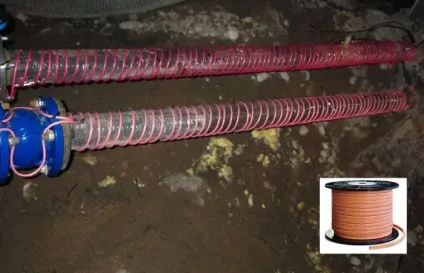

Монтаж по спіралі є більш витратним, так як вимагає наявність дроти великої довжини, але забезпечує його рівномірний і ефективний прогрів.
При установці резистивного саморобного або придбаного обладнання, не можна допускати, щоб він перетинався, так як це призводить до його перегріву і виходу з ладу, саморегульованого кабелю це не стосується.
рекомендації фахівців
Для того щоб система ефективно працювала, треба забезпечити щоб її включення і виключення виконувалося тоді, коли це необхідно. Для того щоб цього домогтися, використовуються термодатчики, вони і здійснюють регулювання збільшення і відключення системи обігріву водопроводу.
Автоматична регуляція зазвичай виконується за допомогою реле. Щоб було наочно видно підключення, рекомендується використовувати колірний індикатор, так ви зможете додатково контролювати систему обігріву.
Як бачите, для того щоб убезпечити ваш водопровід або каналізацію від промерзання, є досить простий і доступний спосіб. Саморегулюючий або резистивний Гріє кабель ви можете придбати в магазині або зробити його своїми руками.
