Потужний радіожучок своїми руками - супер дока, сайт майстрів і рукодільникам
Харчування - крона на 9 Вольт, хоча можна використовувати будь-які джерела постійного струму з напругою 3-12Вольт. Не, в жодному разі не потрібно використовувати блоки живлення.
Жучок ловиться на частотах 96-98мГц, але частота може відхилитися від вибраної періодичності на 1-2мГц.
Основні частини пристрою:
Мікрофонний підсилювач;
передавач;
УВЧ.
Передавач виконаний всього на одному транзисторі. У нашому випадку використаний недорогий КТ368. Схема, як завжди - місткість трехточкі.
УВЧ (підсилювач високої частоти) - призначений для посилення генерується сигналу. Саме завдяки цій частині, радіожучок має такий великий радіус дії. УВЧ можна виключити, а антену безпосередньо підключити до колектора транзистора передавача, але в такому випадку дальність дії буде знижена до 100 метрів.

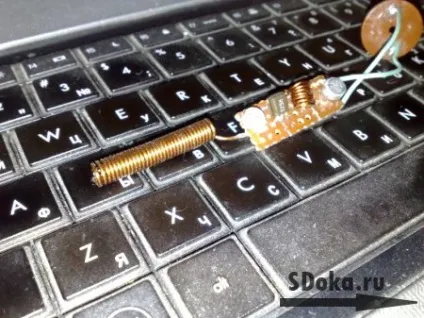

В даному випадку була використана макетна плата, монтаж виконаний з двох сторін.
Контур може бути намотаний на каркасі з діаметром 5-8мм, складається з 5-6 витків, дріт для намотування використаний 0,7-1,2 мм.
Пристрій має досить компактні розміри. Транзистор УВЧ може бути замінений більш потужним, це збільшить струм споживання схеми, а з ним і потужність в цілому.
Антена - можна використовувати шматок багатожильного дроти (з ізоляцією). Довжина проводу 30 см. Можна також застосувати спіральну антену. Вона складається з 80 витків і намотаний на оправі 2-3мм (паста від кулькової ручки).
Налаштування на потрібну робочу частоту робиться обертанням підлаштування конденсатора на 20пік.
Як бачите, зробити радіожучок своїми руками особливої складності не представляє, головне обзавестися необхідними деталями і слідувати представленим советам.скачать dle 10.6 фільми безкоштовно
Джерело не вказано
Поділіться новиною з друзями
- Імпульсний паяльник своїми руками
Паяльник - основне "зброю" електронщика. Досить потужний, компактний і легкий паяльник можна виготовити своїми руками.

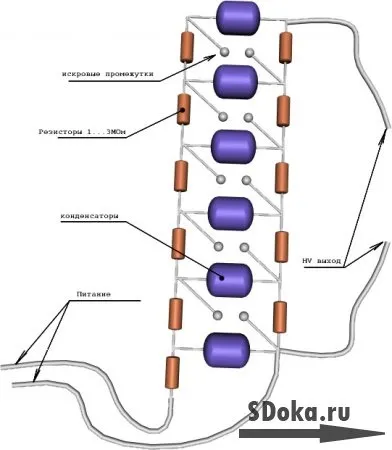

Генератор Маркса - демонстраційна установка для отримання високої напруги. Така установка може бути легко виготовлена в домашніх умовах. Для цього потрібно мати під рукою рядковий трансформатор (можна знайти практично в будь-якому вітчизняному
