Потужний і простий індуктор своїми руками, all-he
Індукційний нагрівач - пристрій для нагріву металів, шляхом впливу струмами Фуко. Сам принцип такого нагрівача відомий з давніх часів, а зараз індукційні нагрівачі активно застосовуються в багатьох галузях промисловості. Наш саморобний індуктор простий у використанні, має відносно просту конструкцію і не вимагає ніякого налаштування. При цьому, нагрівач досить потужний.

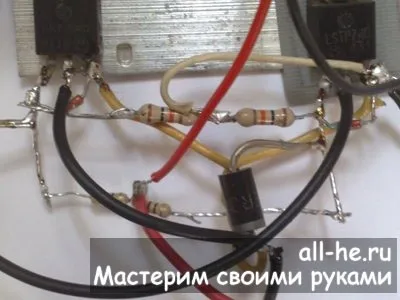

Працює схема індуктора за принципом послідовного резонансу. Підвищити потужність пристрою можна кількома способами - підбором більш потужних польових ключів, використанням конденсатора більшої місткості в контурі, підвищенням напруги живлення.
Збирав я такий індуктор своїми руками, чисто з цікавості, щоб перевірити працездатність схеми.
Дросель - взяв готовий від комп'ютерного блоку живлення. Намотаний на кільці від порошкового заліза і містить 10-25 витків дроту 1,5мм.

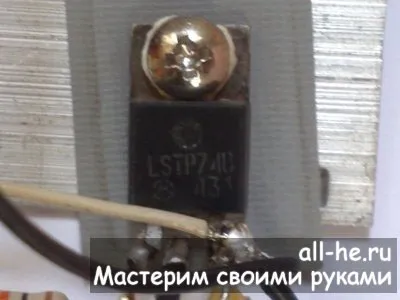

Польові транзистори - тут вибір великий, в моєму випадку були використані N-канальні високовольтні польові транзистори серії IRF740, але бажано використовувати польові транзистори орієнтуючись по мінімальному опору відкритого переходу, а також максимально допустимого струму. У стандартному варіанті радиться використовувати силові ключі серії IRFP250.
Параметри цього транзистора:
Дуже потужний і досить дорогий транзистор, але з ним можна отримати високу потужність, при цьому споживання може бути в районі 20-40 Ампер.

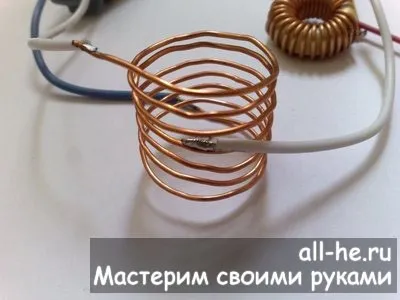

Контур був намотаний на оправі з діаметром 4,5 см і складається з 2х3 витків. Раджу мотати відразу 6 витків, потім з 3 витка зняти лак на невеликій ділянці і там же запаяти провід, який буде відведенням, на нього подається силовий плюс. У моєму випадку для намотування контуру був використаний провід 1.5мм, але в ідеалі потрібен провід 3-5мм, мотається за тим же принципом.
Стабілітрони 12-15 Вольт, бажано з потужністю 1-2 ват, всі використані резистори 0,5 ват.
Діоди - обов'язково потрібні швидкі зі зворотним напругою не менше 400 Вольт, можна ставити дешеві ультрафасти UF4007, в моєму випадку були використані діоди серії HER305 - з зворотною напругою 400 Вольт, при допустимому струмі 3 Ампер.
Збільшити потужність схеми, означає збільшити струм в контурі. Чим більше ємність конденсатора С1, тим більше струм. У моєму випадку були використані плівки на 250 Вольт 6 шт 0,33мкФ, але число кількість конденсаторів в стандартному варіанті радиться 15-20 штук з тієї ж ємністю, напруга конденсаторів 250-400Вольт.
Основний недолік схеми - немислиму кількість тепловиділення на транзисторах, з моїми, досить хорошими ключами довелося охолоджувати схему двома кулерами, але навіть вони не встигали належним чином відводити тепло, тому буду думати про водяному охолодженні ...
Саморобний індуктор досить швидко здатний розігріти болти стандарту М6, до жовтого відтінку.
