Потужна активна колонка з автономним живленням

ПОТУЖНИЙ АКТИВНА КОЛОНКА з автономним живленням

Змотав їх скотчем разом і з'єднав послідовно.

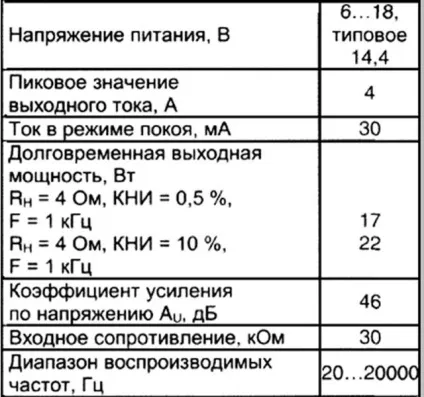

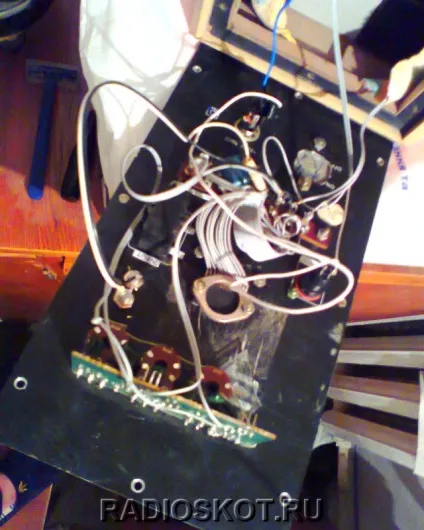

Сам підсилювач зібрав навісним монтажем. Схема дуже проста, тільки два конденсатора і сама мікросхема. Ось принципова схема живлення саморобної активної АС:

Замість конденсатора 2200 мкФ краще поставити 4700мкФ 16 вольт. Мікросхему «посадив» на задню кришку колонки.

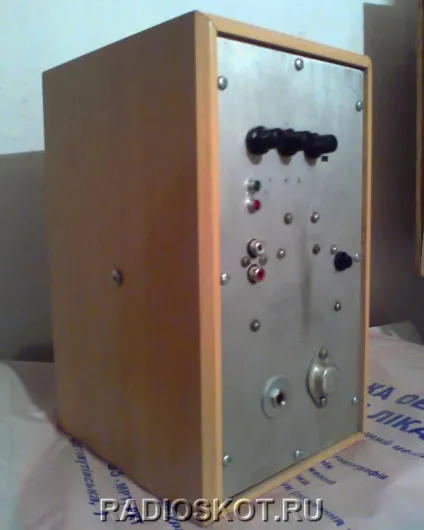

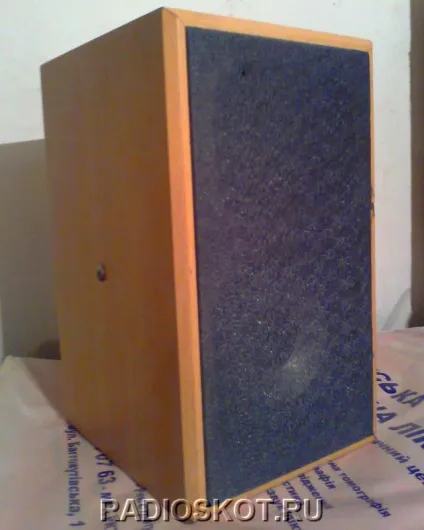

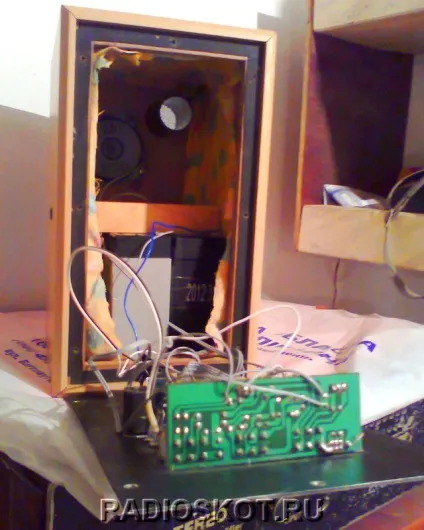

Корпус взяв зі старої колонки Sven. Викинув все з неї, залишив тільки один великий динамік. Задню панель зашліфований. Повставляти все, що потрібно для управління активної колонкою. Транзистор там просто для того, щоб закривати дірки від колишнього вимикача :) Всередині обклеїв корпус тканиною звукопоглинання.

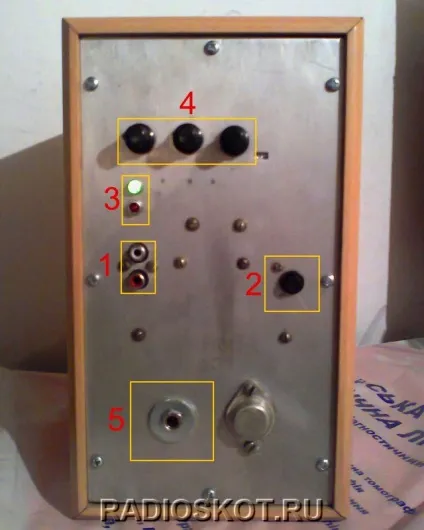

1. Вхід (робіть тільки білий).
2. Кнопка включення.
3. Індикатор «off / on».
4. Ручки тільки для краси.
5. Гніздо зарядки.

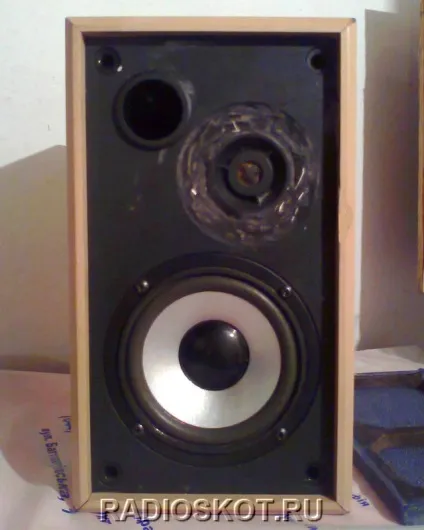

Тепер динаміки. Замість високочастотного динаміка поставив вітчизняний 3ГД-2. Підключив його через конденсатора 1 мкФ. Пищалка і великий динамік підключені паралельно. Потім зайнявся розрахунком фазоінвертора, користувався програмою BassPort.

Зарядка. Схему зарядного пристрою взяв найпростішу - трансформатор, випрямляч, діодний міст і обмежувальний резистор. Опір його підбираємо виходячи з потрібного зарядного струму (0,1). Резистором (10 ват 5,1 Ом) підібрав ток рівний 0,6 Ампера. Заряд акумуляторів триває 10 годин, на ніч поставив - вранці напруга нормально.
