Багато материнських плат мають досить багатими можливостями для оверклокінгу і тонкої настройки системи. Природно, значна кількість користувачів віддає перевагу саме таким плати, в яких реалізовано набагато більше можливостей для максимального підвищення продуктивності комп'ютера понад стандартного рівня. Однак розгін - це лотерея. Успіх розгону залежить від безлічі компонентів системи, і якщо хоч один з них не витримає надмірного навантаження, то все піде нанівець - комп'ютер зависне. Тут надзвичайно важлива ефективна діагностика, щоб визначити, який елемент першим не витримує розгону, порушуючи тим самим роботу всієї системи, - процесор це або пам'ять, а, може бути, щось інше. У гіршому випадку, коли комп'ютер висне відразу ж при завантаженні, навіть при не дуже високого ступеня оверклокинга, - користувач залишається в невіданні перед застиглим екраном. В цьому випадку дуже корисною виявиться система діагностики, яка може відображати хід виконання кожного кроку завантаження комп'ютера, щоб в разі екстремальної оверклокинга можна було визначити причину проблем в системі і спробувати не допустити їх.
Набагато більш універсальним і ефективним діагностичним засобом, яке можна використовувати при оверклокінгу, а також при ремонті IBM-сумісних комп'ютерів є зовнішня POST-карта. Таку карту можна приєднувати через стандартний інтерфейс до будь-якого комп'ютера і в такому вигляді виробляти над ним свої екстремальні експерименти.

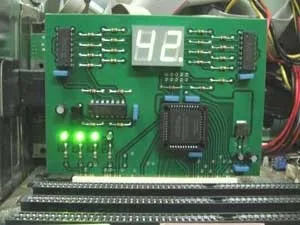

POST-карта являє собою відносно простий пристрій, призначення якого - через PCI- або ISA-шину зчитувати з діагностичного порту і виводити на світлодіодні індикатори генеруються програмою самодіагностики POST-коди. У нормальній ситуації цифри кодів швидко біжать на індикаторах, завершуючи значенням FF, що говорить про успішне проходження тестування та ініціалізації і про готовність до завантаження операційної системи. Однак якщо якийсь пристрій комп'ютера викличе зупинку програми діагностики, то на індикаторах буде постійно горіти POST-код останнього відпрацьованого кроку, який вказує на операцію, а отже, і на той пристрій, на якому сталася зупинка програми. POST-код і пов'язані з ним пристрою розшифровуються по таблиці кодів, яку становить виробник BIOS.
Слід зазначити, що використання пристрою POST Card може бути корисним тільки в тому випадку, якщо на материнській платі збережена працездатність пристроїв, що забезпечують виконання самої процедури POST: процесора, системи синхронізації, ROM BIOS, вузлів формування живлячих напруг, контролерів внутрішньосистемних шин і шин розширення.
Також потрібно враховувати, що таблиці POST-кодів різні для BIOS різних виробників. У зв'язку з постійним вдосконаленням комп'ютерних систем, появою нових тестованих компонентів і інших наборів системної логіки таблиця POST-кодів може дещо відрізнятися для різних версій BIOS навіть одного і того ж виробника.

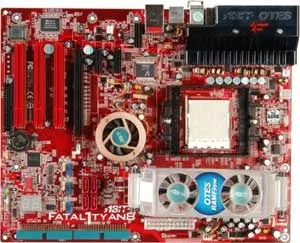

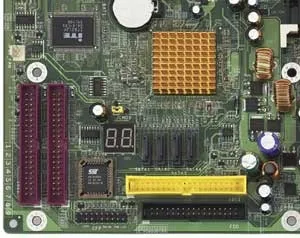

Для володарів материнських плат виробництва Abit або EPoX, на яких є інтегровані POST-карти, проблема діагностики та налаштування сильно спрощується. Однак діагностичні POST-карти здавна застосовувалися і застосовуються як зовнішнє рішення. На сьогоднішній день класична POST-карта являє собою плату розширення, яка встановлюється у вільний PCI-слот материнської плати. Раніше були поширені POST-карти, розраховані на шину ISA.
Користуватися зовнішніми діагностичними платами дуже просто. Потрібно тільки дотримуватися просте правило - вставляти та виймати POST-карту тільки при відключеному харчуванні материнської плати, інакше існує ризик пошкодження електричних ланцюгів комп'ютера. Необхідно також вжити заходів для виключення торкання діагностичної платою сусідніх пристроїв під час роботи. Плати POST-карт зазвичай не забезпечуються металевими фіксують планками, як інші плати розширення, - замість цього вони просто вставляються в відповідний слот комп'ютера. Оскільки встановлена POST-карта може помітно хитатися в роз'ємі, потрібно стежити, щоб не сталося електричного контакту з іншими платами розширення. У більшості PCI POST-карт елементи розташовані таким чином, що при установці в корпусі типу Tower індикатори спрямовані вниз, що не дуже зручно, і, можливо, доведеться запастися дзеркальцем.
За представленою нижче посиланням знаходиться керівництво до материнської плати EPoX EP-4PEA800 на базі чіпсета Intel 845PE під Pentium 4. Опис в PDF-форматі російською мовою. На початку керівництва представлена коротка табличка з невеликою кількістю POST-кодів помилок, які виробник вважає найбільш поширеними. В самому кінці опису материнської плати дана повна таблиця POST-кодів, в якій близько ста пунктів з розшифровкою російською. На сайті EPoX можна скачати опису та до інших платам (в повному обсязі керівництва, проте, російською мовою).
