Посилення кузова Ваз 2107 своїми руками

Посилення кузова Ваз 2107 має важливе значення у тюнінгу, модернізації автомобіля. Від гарної жорсткості кузова машини залежить багато чого, в тому числі, як вона проходить повороти і круті віражі. Одним словом, від цього буде залежати керованість автомобіля, яка при недостатній жорсткості кузова страждає в реакції при різних маневрах. На Ваз 2107 посилення кузова тільки на краще: це дасть можливість підвищити опір металевого остова до деформацій і скручування, легше стане «дихати» підвісці.

Що собою має на увазі посилення

Для проведення тюнінгу в плані посилення своїми руками, треба добре розбиратися в конструктивних особливостях автомобіля. На Ваз 2107 схема кузова не така вже й складна, тому вивчити її не складе особливих труднощів.

Ваз схема кузова 2107

Кузов автомобіля вже давно займає одну з лідируючих позицій серед тюнінгових девайсів. Саме на цю частину автомобіля найчастіше звертають увагу конструктори і майстри тюнінгу, якщо бажають щось змінити і модернізувати.

При проектуванні кузова перед конструкторами ставиться кілька завдань. Інженери повинні враховувати такі фактори, як облік маси кузова і його жорсткості. Першочергове значення приділяється питанням пасивної безпеки, ретельно вивчається схема кузова Ваз 2107. Знайти між цими факторами компроміс не так просто, але на допомогу сучасним конструкторам приходить комп'ютерне моделювання.

Примітка. Незважаючи на загальний прогрес автомобільного інженерного мистецтва, тюнінг-майстрам доводиться самостійно виправляти недоліки і явні недоробки конструкторів.

Посилення кузова - це не бажання модернізації, а крайня необхідність, особливо в умовах українських доріг. Так, це не перебільшення. Стан дорожнього покриття в нашій країні залишає бажати кращого. На каркас автомобіля лягає найсильніша навантаження, він піддається періодичним струсів і в підсумку, розвалюється від цього.

Трубчастий каркас безпеки

Посилення в даному випадку буде схоже на профілактику. Каркас посилюється, що в стократ разів збільшує його здатність витримувати купини, ямки і інші нерівності, якими рясніють сільські, та й що там таїти, центральні траси нашої батьківщини.

Ефект від посилення даремно недооцінювати. Для наочності кузов автомобіля можна порівняти з картонною коробкою від купленої побутової техніки. Всередині неї розміщені пінопластові вставки. Вони не тільки захищають вміст коробки від ударів, але і зберігають цілісність геометрії ящика. Якщо ж до того ж вкласти всередину поперечні і поздовжні розтяжки, які будуть щільно упиратися в стінки коробки, остання буде здатна витримувати колосальні навантаження, зберігаючи цілісність всієї конструкції.

Те ж саме і з кузовом автомобіля. Навіть в разі, якщо жорсткість кузова висока, уразливі частини машини при великих навантаженнях будуть деформуватися, якщо не посилити їх.

Посилення своїми руками

Найголовнішим показником посилення кузова є крутильна жорсткість. Вона вимірюється в Нм / град. І чим більше це значення, тим жорсткіше вважається кузов. Крім того, на цей показник впливає і тип кузова автомобіля. Як відомо, хетчбеки набагато жорсткіше, ніж 3-об'ємні седани, яким і є наша «сімка».

Примітка. Важливе значення має і кількість дверей, а також розташування ДВС, що також чимало позначається на жорсткості кузова.

Жорсткість кузова седана Ваз 2107 становить 7200 Нм / град. Для порівняння у хетчбека Деу Ланос цей же показник складає 10500 Нм / град. Що стосується інших сучасних іномарок дорогого сегмента, таких як Альфа Ромео або Сітроен С5, то їх жорсткість кузова дорівнює 20 тисячам Нм / град.

Розпірки і розтяжки

Отже, за рахунок чого ж можна збільшити жорсткість кузова? Кращий із способів має на увазі установку розпірок і розтяжок.

Розтяжки і розпірки

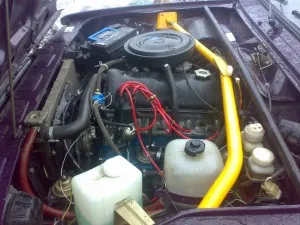

Установка розпірок на передні стійки дає хороший ефект, хоча за твердженнями деякої частини автомобілістів, реальних поліпшень вони не помітили. Навпаки, проведені не раз тести, доводять зворотне - з передніми розпірками проходження поворотів і перестроювання на дорозі проходить куди більш впевнено, незалежно від швидкості.

Але найголовніше - розпірки допомагають знизити ступінь деформації кузова, що сприятливо позначиться на довговічності металевого остова.

На «сімку» можна ставити розпірки жорсткіше (посилені), хоча і вважається, що серед вазовских моделей, на Ваз 2107 підвіска жорсткіше. У загальному розумінні, це все ж, м'яка підвіска.

Купувати розпірки бажано тільки від відомих фірм-виробників. «Безіменні», зроблені кустарним чином моделі, довіри не вселяють. Хоча і їх можна використовувати, тільки ось доведеться підбирати обов'язково під «сімку», інакше при монтажі не виключені проблеми і складності.

І на задні стійки є сенс поставити розпірки. Це створить посилення всієї задньої частини металевого каркаса «сімки». В принципі, «сімка» не так потребує задніх розпірках, як наприклад, Ваз 2108 і модифікації, випущені пізніше. На вазовских моделях спочатку на заднє сидіння покладається роль посилювати жорсткість кузова, а на 2112, наприклад, сидіння розкладаються, що говорить про малу жорсткості.

Що дає задня розпірка «сімці»:

1. Зменшиться переміщення верхніх геометричних точок кузова
2. Збільшиться загальна жорсткість
3. Керованість транспортним засобом значно покращиться
4. Підсумок позначиться позитивно на довговічності кузова.

Крім того, такий вид тюнінга вважається бюджетним, що ідеально підходить для самостійного виконання, і простим в установці (не потрібно проводити складних робіт). До того ж, таке посилення і зовні виглядає красиво.

Ваз 2107 тюнинг кузова

Відзначимо, що установка нижніх розпірок теж може надати істотну допомогу в посиленні кузова. Тільки ця установка вважається труднозатратной.

Підсилювач за спинкою сидіння

Існує ще один спосіб заднього посилення, що має на увазі установку підсилювача прямо за спинкою заднього сидіння. Таке нововведення допоможе збільшити жорсткість кузова на 20-25 відсотків.

Тюнінг кузова ваз 2107

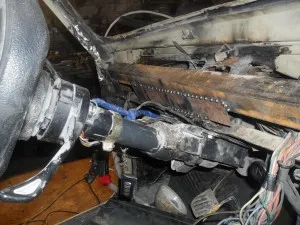

Підсилювач щитка

Щоб істотно зменшити люфт корпусу рульової рейки в сполучних елементах, рекомендується встановити підсилювач щитка передньої частини автомобіля. Такий девайс не тільки підвищує жорсткість передка «сімки», а й зменшує амплітуди переміщення картера рульової рейки.

Цікаво, що підсилювач щитка посилює жорсткість в поперечному напрямку двічі ефективніше, ніж в поздовжньому. Поперечна жорсткість передка посилюється в 5 разів, поздовжня - в 2 рази.

підрамники

Ще одне нововведення має на увазі установку підрамників. Вони в цілому збільшують жорсткість кузова. Якщо вдасться поставити модель підрамника з додатковою опорою для ДВС, то посилиться заодно і підвіска автомобіля.

Підрамники, як правило, складні в установці, особливо на безрамні седани. Доведеться переварити деякі деталі передньої частини Ваз 2107.

ТКБ (трубчастий каркас безпеки) призначений для професійного і «громадянського» використання. З першими краще не зв'язуватися, так як вони можуть бути застосовані для змагань, дороги в ціні і відрізняються складною конструкцією. А ось «цивільні», якраз наш випадок.

народний спосіб

Має на увазі наповнення монтажною піною отворів лонжеронів і порогів. Дає чималий коефіцієнт посилення, принаймні, підвищується жорсткість. Метод не витратний, тільки є у нього недоліки: збільшується активізація корозії, так як закривається вентиляція. Крім того, зростає ризик загоряння при проведенні зварювання.

професійне посилення

Тепер про професійному способі підсилення кузова. Мається на увазі збільшення зварних швів. Як правило, на конвеєрі деталі кузова «сімки» зв'язуються за допомогою точкового технології. Це робить кузов слабким і недостатньо витривалим. Від тих же розпірок, він може не витримати і розвалитися.

Шляхом вваривания додаткових пластин металевого типу і підсилювачів в недостатньо жорсткі зони кузова, можна значно вплинути на загальне посилення.

посилення передка

Проварити бажано спочатку передок. Можна купити телевізор, який складається з 2-х частин і зварити ретельно між собою. Прокласти зварні шви, поставити кронштейн передньої опори ДВС, додати косинку, встановити міцні краби.

Посилення передньої частини

Шви лонжеронів теж є сенс проварити. Зсередини на лонжерони доведеться встановити сталеві накладки, щоб додатково їх посилить.

Зовні лонжерона можна зробити вікно, а потім вкласти шматок швелера і проварити. Або просто обкласти весь лонжерон металевим облицюванням.

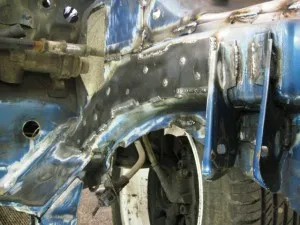

Обов'язково посилюються чашки. Шви проварюються, зверху чашки ставиться пластина, яка істотно підсилює деталь, не даючи їй порватися при їзді по купинах. Модернізуються як передні, так і задні чашки.

Чашка і її посилення

Посилюються елементи кріплення підвіски. Проварюються шви укосів, додається косинка.

Така професійна модернізація дає такий же значний ефект, як і установка підрамника. Тільки в цьому випадку не збільшується маса автомобіля і не втрачається дорожній просвіт. Проводити ці роботи зручніше з ями.

Посилення задньої частини кузова

Тепер про те, як посилити задню частину. Особливу увагу тут треба приділити, звичайно ж, балці. Саме її варто в першу чергу посилити. В принципі, саме кріплення ніяких сумнівів в міцності не викликає, але сварка з кузовом залишає бажати кращого.

Примітка. З'єднання балки з кузовом здійснено наступним чином: вона сидить на шпильках, які в свою чергу, уварені в кронштейн-трикутник. Останній теж уварений між підлогою салону і лонжероном.

• Ліземо в салон, де виявляємо цей самий трикутник;
• Вирізаємо його, зробивши відступ на 5 мм всередину;
• Висвердлюємо шпильки;
• Робимо додатковий сталевий трикутник з 2-міліметрового заліза;
• Вваривать в кузов;

• Робимо в ньому отвори під болти, на які і садимо балку.

Тепер турбуватися про надійне кріплення не варто. Балка сидить міцно, тримається на болтах, які можна зняти в разі чого, і поміняти. Зв'язка з підлогою автомобіля істотна, трикутник посилений.
