Порядок склеювання листів карти

Що включає в себе підготовка карти до роботи.

Що передають умовні знаки топографічних карт. Їх класифікація.

Що називається разграфкой і номенклатурою топографічних карт. За яким принципом вони формуються.

Розподіл багатолисті карти на окремі листи за певною системою називається разграфкой карти, а позначення листа багатолисті карти - номенклатурою. Топографічні карти діляться на окремі листи лініями меридіанів і паралелей. Такий поділ зручно тим, що рамки листів точно вказують стан на земному еліпсоїді ділянки місцевості, зображеного на даному аркуші, і його орієнтування щодо сторін горизонту.

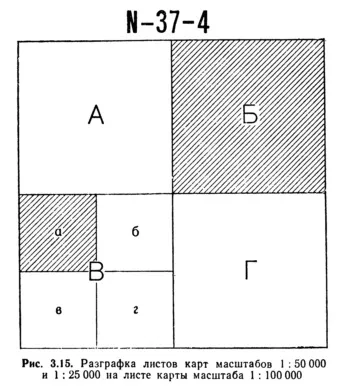

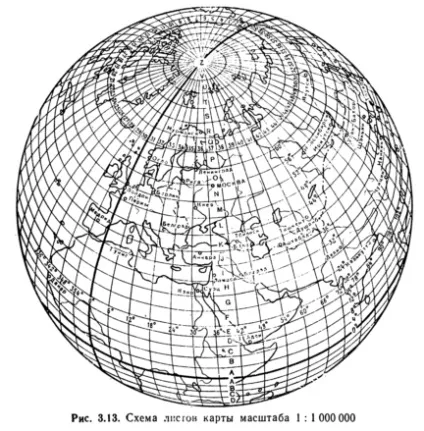

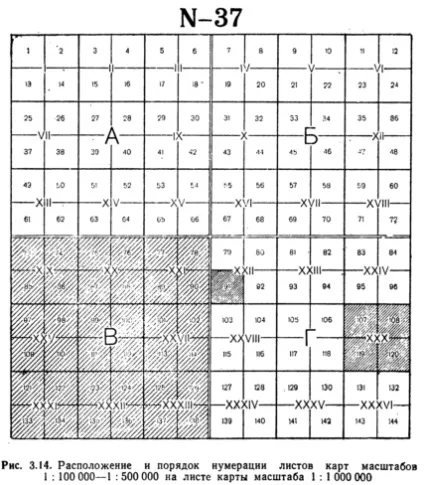

В основі разграфки топографічних карт - лист карти 1. 1000 000, номенклатура якого складається з позначення ряду і колони.

Межами рядів є паралелі, проведені від екватора через 4 градуси за широтою (44 ряду).

Кордонами колон є меридіани, проведені через 6 градусів по довготі (60 колон).

Умовні знаки передають форму, розміри, місце розташування, взаємні зв'язки об'єктів місцевості, а також деякі кількісні і якісні характеристики. Вони підрозділяються на лінійні, внемасштабние і майданні.

· Лінійними картографічними умовними знаками зображають об'єкти лінійного характеру, довжина яких виражається в масштабі карти, - дороги, нафтопроводи, лінії електропередачі і ін.

· Внемасштабнимі знаками зображають малорозмірні об'єкти, площі яких не виражаються в масштабі карти.

· Площадні знаками заповнюють площі об'єктів, що виражаються в масштабі карти (болота, лісові масиви і т.п.)

Пояснювальні підписи дають додаткові характеристики об'єктів місцевості: власні назви об'єктів, їх призначення, кількісні і якісні характеристики.

Підготовка робочої карти включає: підбір необхідних карт, ознайомлення з картами (оцінка карт), їх склеювання, оформлення службових написів, складання склейки карт.

9. Що включають в себе оцінка і підйом топографічної карти?

Оцінка карт полягає в з'ясуванні їх основних характеристик: масштабу, висоти перерізу рельєфу, років зйомки (складання, поновлення) і видання і т. П. Дані про масштаб дозволять встановити ступінь подробиці зображення на даних картах місцевих предметів, форм і деталей рельєфу. По висоті перетину рельєфу, вміщеній під чисельним масштабом карт, усвідомлюють повноту і детальність зображення рельєфу, а також значення крутизни ската.

Підйом елементів місцевості на карті (підйом карти) застосовується, коли потрібно більш наочно показати (виділити) місцеві предмети і елементи рельєфу, які мають важливе значення для даного завдання. Елементи місцевості піднімають на карті кольоровими олівцями шляхом забарвлення, збільшенням умовного знака, підкресленням або збільшенням підпису назви.

Для склеювання окремі листи карт розкладають на робочому столі відповідно до їх розташування в склеюванні і намічають поля карт, що підлягають обрізці. Краї карт, призначені для промазування клеєм, слід обрізати до ширини 10 - 15 мм. Обрізку карт виконують лезом з використанням підкладки або ножицями. Склеюють окремі листи спочатку по колонках склейки (від низу до верху), потім склеюють між собою колонки карт (справа наліво).

Карту складають гармошкою в двох напрямках: спочатку уздовж нижньої (верхньої) рамки листів, а потім в перпендикулярному напрямку. Розмір складеної склейки карт зазвичай відповідає розміру польової сумки (планшета). При підготовці карти для роботи на місцевості її складають гармошкою уздовж смуги дій підрозділу або маршруту руху. Непотрібні частини карти попередньо підвертають.
