Полімерні алюмінієві твердотільні конденсатори koshin - статті, поставка електронних компонентів
Конденсатори KOAS, виробництво Shenzhen Koshin Electronics Limited
- Малий імпеданс на високих частотах
- Чудова температурна стабільність
- Тривалий час роботи
- Стабільна ємність, навіть при температурі -55 ° C
- Допускаються великі струми пульсацій
Завдяки покращеній внутрішньої конструкції, конденсатори з струмопровідних полімером володіють прекрасними характеристиками.
Конденсатори з радіальними висновками, DIP
Номінальна постійна напруга, VDC
Діапазон ємностей, мФ
Робоча температура, ° C
Час роботи (життя), ч
Великі струми пульсацій, мале ESR
Мале ESR при незначних обсягах
Великі струми пульсацій, тривалий час роботи
Високотемпературні, великі струми пульсацій, тривалий час роботи
Конденсатори поверхневого монтажу, SMD
Номінальна постійна напруга, VDC
Діапазон ємностей, мФ
Робоча температура, ° C
Час роботи (життя), ч
Великі струми пульсацій, мале ESR
Великі струми пульсацій, мале ESR, тривалий час роботи
Високотемпературні, великі струми пульсацій
Що таке конденсатори з струмопровідних полімером?
Але відрізняються від них певними електричними характеристиками: виключно низький еквівалентний послідовний опір і тангенс кута діелектричних втрат. Не містять рідких наповнювачів.

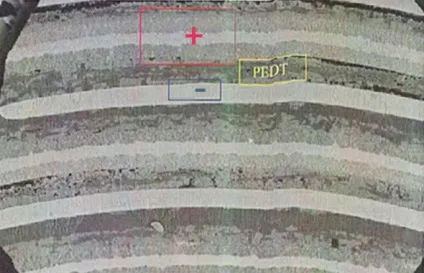

У традиційному електролітичному конденсаторі розділовий шар просочений електролітом, а в полімерному конденсаторі шар просочений поліетілендіоксітіофеном (PEDOT).
технологія виготовлення
Етапи технології виготовлення конденсаторів з струмопровідних полімером:
- Травлення алюмінієвої фольги
- Формування
- різка фольги
- Додавання висновків і розділових аркушів
- згортання
- Формування та коксування
- Полімеризований органічний напівпровідник
- Вставка в корпус і полімеризація
- Запечатування корпусу гумою
- Витримка і перевірка
- Формування та маркування
Характеристики полімерних конденсаторів
Тип конструкції
Змотана стрічка (радіальний), подібний до традиційних електролітичним конденсаторам.
Діапазон зміни основних параметрів
Електроліт: Ethylene Dioxythiophene (EDOT)
PEDOT-PSS має очевидні переваги в електропровідності, температурної та хімічної стабільності, і т.д. На сьогоднішній день це кращий твердий електроліт за сукупністю параметрів.
Малий імпеданс на високих частотах
Дуже низький імпеданс в діапазоні частот 100кГц ... 1МГц дозволяє використовувати конденсатори для фільтрації різних перешкод і шумів.
- Solid Al cap 47mkF / 16WV - алюмінієвий твердотільний конденсатор 47мкф / 16В
- AL-E (low impedance) 47mkF / 16WV - алюмінієвий електролітичний конденсатор з низьким опором 47мкф / 16В
- Ta cap. 47mkF / 16WV - танталовий конденсатор 47мкф / 16В
- AL-E (low impedance) 1000mkF / 16WV - алюмінієвий електролітичний конденсатор з низьким опором 1000мкФ / 16В
Чудові температурні характеристики
ESR, еквівалентний послідовний опір, практично не змінюється в діапазоні температур -55 ... + 105 ° C. Тому конденсатори з струмопровідних полімером підходять для роботи в жорстких умовах при низьких температурах.
Еквівалентний послідовний опір конденсатора ємністю 10мкФ на частоті 100кГц
Хороша довгострокова стабільність
Завдяки твердому електроліту, характеристики не змінюються протягом тривалого часу.
- L - очікуваний час роботи
- L0 - каталожне час роботи
- T - температура навколишнього середовища, ° C
- T0 - максимальна робоча температура, ° C
Оцінка часу роботи.
Стабільність ємності при низьких температурах
Ємність конденсатора з струмопровідних полімером може залишатися стабільною при низьких температурах.
- електролітичний конденсатор: знижена рухливість іонів при низьких температурах призводить до швидкого зменшення ємності і збільшення ESR.
- конденсатор з струмопровідних полімером: характеристики залишаються стабільними в більш широкому діапазоні температур.
температурні характеристики
Зміна ємності на частоті 120 Гц для конденсатора ємністю 10мкФ.
Порівняння: конденсатор з струмопровідних полімером, електролітичний конденсатор, танталовий конденсатор, керамічний конденсатор. Залежність ємності від температури.
Бо льшие струми пульсацій
Конденсатори з струмопровідних полімером можуть витримувати бо льшие струми пульсацій завдяки дуже низькому ESR.
Порівняння допустимих струмів пульсацій при різних умовах роботи, для різних типів конденсаторів.
- твердотільний алюмінієвий конденсатор (проводить полімер)
- твердотільний алюмінієвий конденсатор (органічний напівпровідник)
- алюмінієві конденсатор з рідким електролітом (LOW ESR)
- твердотільний танталовий конденсатор (Ta-cap)
порівняння конденсаторів
Порівняння конденсаторів з струмопровідних полімером і електролітичних конденсаторів
Опора на нові технології
До складу KOAS входить професійний науковий відділ, який спеціалізується на конденсаторах, включаючи конденсатори з струмопровідних полімером.
виробничі можливості
Загальна площа виробничих приміщень 3000 квадратних метрів. Число виробничих ліній: 10 (дозволяє випускати 8 мільйонів одиниць продукції в місяць).
управління процесами
Спираючись на багаторічний досвід наукового відділу в області конденсаторів з струмопровідних полімером, компанія створила відповідну структуру виробництва, яка постійно оптимізується.
Контроль якості
Для забезпечення якості конденсаторів з струмопровідних полімером створена спеціальна команда професіоналів. Процедури контролю якості починаються вже на етапі перевірки вихідної сировини і матеріалів.
цінова перевага
Зусилля постачальників KOAS спрямовані на контроль закупівельних цін, в той же час інженери постійно покращують технологічний процес, щоб збільшувати вироблення придатної продукції. Крім того, KOAS стежить за вимогами ринку, забезпечуючи споживачів якісною, і одночасно недорогою продукцією.
постійні розробки
KOAS розглядає конденсатори з струмопровідних полімером як ключову продукцію в майбутньому. Ми будемо фокусуватися на інвестиціях і наукових розробках для конденсаторів з струмопровідних полімером. Ми націлені на розробку продукції відповідно до тенденцій на сьогоднішній день і в доступному для огляду майбутньому.
- модернізація обладнання для збільшення продуктивності;
- завдяки розробці нових вихідних матеріалів ми збільшили максимальну напругу з 63В до 100В, і продовжили час роботи з 5000 до 6000 годин. Вся нова продукція тестується на надійність.
Виробниче обладнання KOAS
