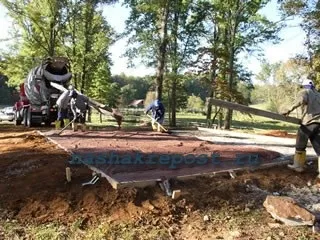

Поетапне будівництво плитного фундаменту

Плитний фундамент - це суцільна монолітна залізобетонна плита, укладена повністю під фундаментом. Має велику опорну площу, за рахунок якої забезпечується хороша стійкість споруди.

Фундаменти подібної конструкції влаштовуються, як правило, на піщанистих, слабких і рухливих грунтах, з високим рівнем грунтових вод, а також при влаштуванні морозостійких фундаментів. Подібний пристрій фундаменту ще називають плаваючим, оскільки побудоване на такому підставу спорудження переміщається тільки цілком, не викликаючи перекосів окремих частин.

Плитні фундаменти можуть бути мелкозаглубленние (або незаглиблений) і глубокозаглубленние. Мелкозаглубленнимі є фундаменти, які закладаються на глибину меншу глибину промерзання грунту. При будівництві подібної конструкції, з підстави грунту знімається тільки родючий шар грунту, це може бути 20-50 см.

Потім, технологія плитного фундаменту передбачає влаштування подушки з гравію або піску.

Подушка попередньо ретельно трамбується, зверху на неї укладається гідроізоляція, для запобігання зайвої втрати фундаментом вологи, а вже на гідроізоляційний шар встановлюється арматурний каркас.

Вимоги до каркасу пред'являються найсерйозніші, оскільки така конструкція фундаменту відчуває навантаження на вигин, як в поздовжньому, так і поперечному напрямку, також вона може бути схильна до скручування. Тому для армування плитного фундаменту повинна використовуватися арматура тільки змінного перерізу, тобто, ребриста, це забезпечить максимальне її зчеплення з бетоном. і діаметром не менше 12-16 мм.

З'єднувати арматуру між собою рекомендується за допомогою скручування її дротом. При використанні зварювання, місця з'єднання можуть виходити неміцними і розпадатися, або сталь може перегріватися і втрачати свої експлуатаційні характеристики.

У своїй конструкції арматурний каркас складається з двох сіток, верхній і нижній, які дуже жорстко між собою з'єднуються за допомогою арматурних прутів. Відстань в сітці між прутами робиться з кроком 20-40 см. Це означає, що при кроці сітки в 30 см на 1 м2 фундаменту піде близько 14 м арматури, це з урахуванням поздовжньої і поперечної укладання прутів на верхньому і нижньому ярусі каркаса, а також на прути для з'єднання обох сіток між собою. Це наочно вказує на те, що витрата металу на даний тип фундаменту, в порівнянні з іншими, значно вище. Також буде трохи вище і витрачання бетону.

Плитний фундамент може влаштовуватися як гладкий, так і ребристий. Ребра жорсткості передбачаються на нижній частині плити, тобто, вони заглиблені в грунт. Це надає конструкції більшу стійкість до деформації, а також перешкоджає переміщенню споруди в горизонтальному напрямку. Верхня частина плити фундаменту є підлогою або цокольного поверху, або підвалу. Без них будівництво будинку на плитному фундаменті є недоцільним.

На будівництво плитного фундаменту глибокого заглиблення потрібно риття котловану, а це передбачає великий обсяг земляних робіт, що значно відбивається на вартості будівництва. Такі конструкції влаштовуються тільки під дуже важкі будівлі і споруди, наприклад багатоповерхові або виконані із залізобетону або цегли, а на будівництві легких простих споруд вони недоцільні.

Важливим моментом при будівництві плитного фундаменту є забезпечення стійкості його до морозному пученію. Це досягається за допомогою пристрою навколо фундаменту спеціального утеплення грунту. Утеплювач укладається на ширину 1-1,5 метра навколо фундаменту по периметру будинку. Також слід утеплити і зовнішню частину фундаменту. В якості такого утеплювача використовується пінополістирол, пінопласт або піноскло. Даний шар утеплювача буде запобігати втратам тепла через підлогу з дому і проникнення холоду в зворотному напрямку, а також перешкоджати промерзання грунту під самим будинком.

Використання в будівництві будівлі конструкції плитного фундаменту допомагає знизити витрату трудовитрат на 38-51%, а вартість підземної частини на 50%. Для таких конструкцій фундаментів розроблена спеціальна методика розрахунків і принципи конструювання. В середньому, на будівництво 1 м2 плитного фундаменту йде 0,23-0,25 м3 бетону або розчину, на приготування якого піде 56-69 кг цементу, і 0,62-2,6 кг сталі.

Перед будівництвом, на стадії проектування, потрібно зробити розрахунок плитного фундаменту. Щоб зрозуміти якого розміру буде потрібно дана конструкція, попередньо розраховується навантаження всієї споруди на грунт і несуча здатність ґрунтів.

Для цього розраховується вага будинку з усіма його експлуатаційними навантаженнями, включаючи число проживаючих людей. Подібні дані можна взяти в спеціальних довідниках, в яких наведені середні дані за питомою вагою всіх конструкцій будинку - стін, перекриттів, покрівлі тощо. До загальної ваги також додається приблизна маса фундаменту і тимчасові навантаження від снігового покриву та вітру. Отриманий загальна вага споруди ділиться на загальну опорну площу і в результаті виходить загальне навантаження на грунт. Ця величина, як правило, повинна бути в межах 2 кг / см2.

Для розрахунку обсягу бетону необхідного для заливки плитного фундаменту. слід порахувати обсяг плити - помножити площу плити на її товщину. Мінімальна товщина плитного фундаменту повинна складати 10 см.

Кошторис плитного фундаменту.

Орієнтовний кошторис вартості плитного фундаменту дрібного заглиблення при площі будинку 36 м2. Перелік робіт: 1. Розбивка осей, планування, зняття шару грунту. 2. Пристрій подушки з піщано-гравійної суміші з подальшим трамбуванням. 3. Пристрій гідроізоляції з плівки ПВХ. 4. Армування плити. 5. Заливка фундаменту. Кошторис: № роботи. 1. 2. 3. 4. 5. всього. Од. вим. м3 м3 м3 тонна м3 Обсяг 7,2 5,4 40 1 7,2 Ціна мат. руб. / од. --- 750 105 25000 2650 Ціна мат. руб. --- 4050 4200 25000 19080 52330 Стоїмо. раб. руб. 4680 1000 500 4000 4000 14180 Сума руб. 4680 5050 4700 29000 23080 66510
