Розмотувати електричні подовжувачі стоять якихось безглуздих грошей. Саморобний ж обійдеться на порядок дешевше, а напруга буде «передавати» точно також.
При виготовленні подовжувача важливо врахувати три основних аспекти. Він повинен мати:
1. Перетин дроту, достатню для підключення електромеханічних пристроїв.
2. Вбудовані розетку, яка не піддається ушкодженню.
3. Зручне схему намотування. Багато років користуюся пристосуванням, що задовольняє всього вищепереліченого.
Для того, що б обертати котушку передбачив ручку, яка складається з гайки і болти. Ця конструкція ручки виявилася найбільш придатною.

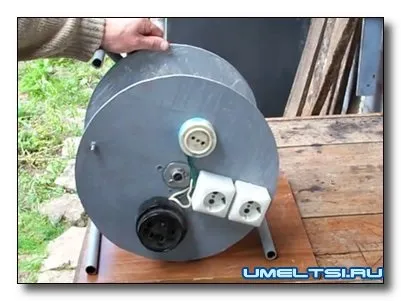

Готовий барабан через вісь і приварену гайку приєднуємо до основи подовжувача (рис. 3) з ручкою для перенесення (на фото). Шплінти протягнуті через вал не дасть зміщуватися котушці.
Креслення з виготовлення котушки
Мал. 2 Барабан А - вид збоку, Б - віц зверху
1 - труба, 2 - бандаж (стрічка бляшана), 3 - куточки кріплення щічок (4 шт.), 4 - замок з'єднання стрічки, 5 - гвинт кріплення бандажа (2 шт.)
Мал. 3 Барабан в зборі 1 - барабан, 2 - розетка, 3 - рукоятка обертання, 4 -ось М12, 5 - бокова стінка конструкції, 6 - приварена до стінки гайка М12, 7 - шайба (2 шт.), 8 - приварена до осі гайка М12
