Урок №3. Побудова точок в Компас 3D.
В Компас-3D є кілька різних способів проставляння точок, крім того, є кілька стилів їх оформлення.

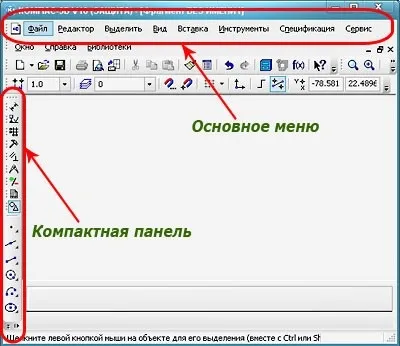

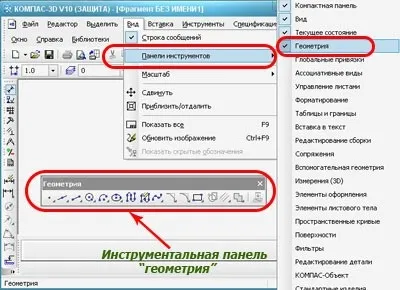

Перш ніж переходити до побудови точок, давайте трохи поговоримо про інтерфейс системи (як пам'ятаєте, ми будемо вивчати його паралельно з вивченням можливостей програми). Нам знадобляться: основне меню програми, компактна панель і панель інструментів "Геометрія" .Щоб викликати панель інструментів "Геометрія" на екран наберіть команди Вид - Панель інструментів - Геометрія. Щоб активувати її на компактній інструментальної панелі необхідно натиснути кнопку -Геометрія.
Зверніть увагу, якщо інструментальна панель, входить до складу компактної, активувати її за допомогою основного меню неможливо. Якщо Вам необхідно отримати з компактною панелі інструментальну панель, то потрібно перетягнути відповідний їй маркер мишею за межі компактної панелі. Маркери знаходяться поруч з кнопками перемикання.

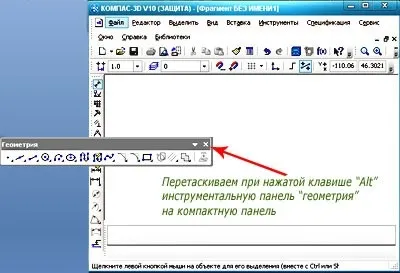

Якщо хочете повернути або додати до складу компактної панелі інструментальну, перетягніть її на компактну панель, утримуючи клавішу Alt. Коли поруч з курсором з'явиться знак "плюс". відпустіть кнопку миші і клавішу Alt.
Тепер повернемося до побудови точок. Спочатку створіть новий фрагмент. Для побудови точки ми можемо використовувати основне меню програми, натискаючи команди Інструменти - Геометрія - Точки - Точка. або викликаємо команду Точка з компактною панелі.

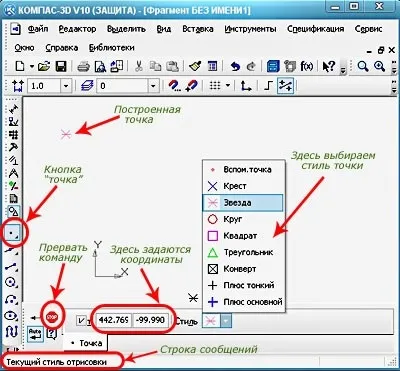

Задаємо положення точки за допомогою клацання кнопки миші в необхідному місці екрану або задаємо координати в панелі властивостей. Стиль для наочності виберемо "Зірка" (можете вибирати будь-який стиль). Після зазначення місця або після введення координат натискаємо спочатку клавішу Enter. а потім кнопку "Перервати команду" в панелі властивостей. Перервати команду можна, викликавши контекстне меню. Воно викликається правою клавішею миші, у вікні натискаємо кнопку "Перервати команду". Звертайте увагу на рядок повідомлень, вона підкаже Вам наступний крок.

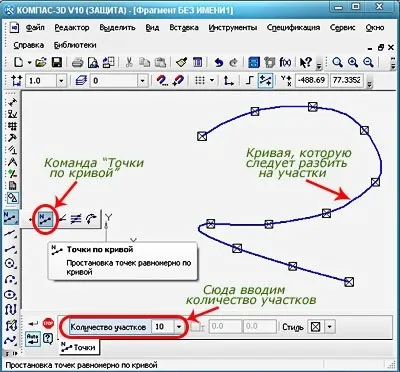

Для побудови декількох точок, розбивають криву на рівні ділянки, призначена команда "Точки по кривій". щоб її викликати натисніть кнопку "Точка" і утримуйте деякий час. На панелі властивостей, вводиться кількість ділянок, на які потрібно розбити криву, мишею вказується сама крива. Якщо крива не замкнута, точки будуються відразу. Перша збігається з початковою точкою кривої, остання з кінцевої.
Для замкнутих кривих необхідно конкретно вказувати положення першої точки.

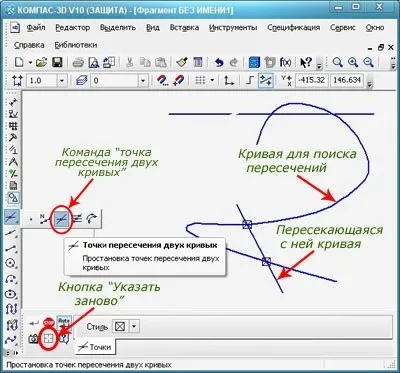

Команда "Точки перетину двох кривих" служить для побудови точок в місцях перетину кривих. Вказується крива для пошуку перетинів, а потім вказуються пересічні з нею криві. Для вибору іншої кривої для пошуку перетинів потрібно натиснути кнопку "Вказати заново" на панелі властивостей.

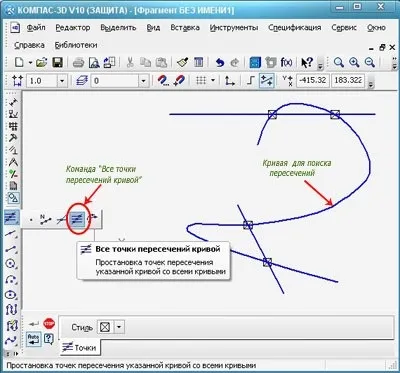

Для вказівки всіх місць перетинів кривої з іншими кривими служить команда "Все точки перетинів кривої". Вказується крива для пошуку перетинів, після цього автоматично створюються точки в місцях її перетину з іншими кривими.

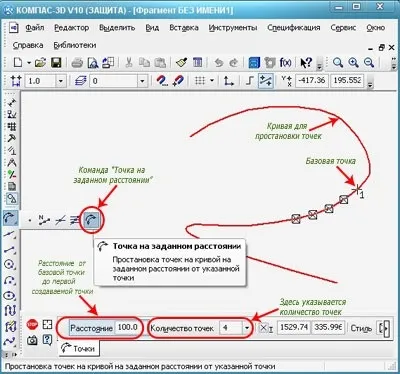

Команда "Точка на заданій відстані" потрібна для побудови точки на кривій знаходиться на заданій відстані від обраної точки. На панелі властивостей вводиться кількість точок які слід створити. Вказується крива для проставляння точок, потім вказується базова точка. В поле відстань на панелі властивостей вписується відстань від базової точки до першої створюваної точки, якщо вказано кілька точок, то значення буде визначати відстань між ними. Точки можуть бути відкладені в будь-яку сторону від базової це досягається переміщенням курсора, перемістіть курсор в потрібному Вам напрямку і зафіксуйте його клацанням миші, натисніть кнопку "Перервати команду".
У всіх перерахованих вище прикладах можна задавати стилі точок, або через контекстне меню, або через панель властивостей.
Ми розібрали тут, як будуються точки, на наступному уроці почнемо вивчати побудова допоміжних прямих.
