Побудова простої викрійки жіночого плаття, що облягає - футляр, з довгим рукавом
Ця форма розрахована на початківців швачок і є самим зрозумілим способом побудови викрійки, за індивідуальними розмірами. Секрет ідеальної, виключно точної, викрійки в тому, що її потрібно побудувати за індивідуальними мірками, знятим з конкретної фігури людини, на якого буде шитися плаття.
На цій сторінці буде розглянуто приклад побудови легкої і простий викрійки основи облягає жіночого плаття, з довгим рукавом. Детальний опис з поетапним зображенням побудови креслення викрійки, показано на картинках.
Розглянемо класичну модель викрійки жіночої сукні "Футляр" з довгими рукавами, 42-го розміру. Довжина даного вироби буде викроювати трохи нижче коліна. Існує безліч варіантів побудова креслення викрійок цієї сукні, але як побудувати легку, просту і правильну, до того ж ідеально-сидить на фігурі людини? Це можна зробити, за італійською методикою, яка була розроблена і для побудови класичного сукні футляр. Даний варіант створення викрійки моделі сукні футляр, проста під час розрахунків нескладних формул. До того-ж спрощений в побудові креслення модельної конструкції викрійки сукні.
Саме такий спосіб побудови бажаний, для початківців швачок, які мають лише базові поняття про швейному майстерності, і мало професійних навичок крою та шиття. Запропонований приклад побудови викрійки основи, є основним для всіх класичних суконь, обтягуючих, облягаючих і прилеглих, а також приталених плечових виробів. На картинках в таблиці номер 1 зображені місця вимірювання фігури, для зняття конкретної мірки. Про все це дивіться нижче.

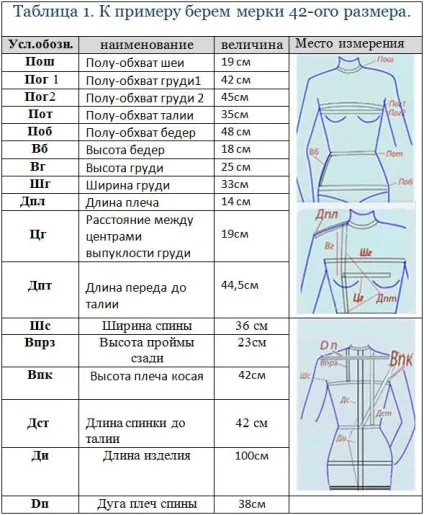

Перелік мірок, їх найменування і умовні позначення, для моделі сукні футляр з довгими рукавами.
Розмірні величини, які знадобляться нам при побудові викрійки, знімаються в певній послідовності, як наведені наприклад в таблиці 1. Всі мірки потрібно знімати (вимірювати), індивідуально (з фігури людини на якого планується проводитися крій і пошиття сукні). Як правильно виміряти фігуру індивідуально, детально описано тут.
Вимірювання фігури проводиться спеціальною сантиметровою стрічкою, особливу увагу слід звернути на те, щоб при вимірі тіло знаходилося в природному положенні. Тобто не потрібно втягувати живіт, відводити назад або в перед плечі, неприродно распрямлять, піднімати або опускати, їх не слід.
Під час вимірювань потрібно на фігурі точно зазначити лінію талії. Це можна зробити за допомогою тасьми або гумки, яка підперізується по самому вузькому місці на фігурі.
Від того як точно знімуться мірки буде залежати і правильність побудови креслення викрійки. До того ж в таблиці на цій сторінці є картинки, на яких показаний метод і місце вимірювання тіла. Величини, які записані в таблиці замінюються на ваші розмірні ознаки (мірки).
Детальний опис побудови креслення плаття, що облягає футляр з італійської методикою, як найпростіший спосіб зробити хорошу викрійку.
Перш ніж будувати креслення викрійки полички спинки або переду, починають роботу з побудови сітки початкової конструкції тобто з базисної сітки.
Базисна сітка спинки складається з 4 прямокутників (ріс1).
Побудова базисної сітки починаємо з вертикальної лінії середини спинки. З лівого боку аркуша паперу креслимо прямий вертикальний відрізок АН. який дорівнює (Ді).
АН = Довжина вироби (Ді) = 100см.
На вертикальному відрізку АН будуємо перший прямокутник зі сторонами АП = гг1 і АГ = ПГ1.
Паралельні відрізки рівні між собою:
- АГ = ПГ1 = Висота пройми ззаду (Впрз) = 23 см.
- АП = гг1 = ((Дуга плеча) Dп + (надбавка постійна величина)). 2см = (38см + 2см). 2см = 20см.
Наступний другий прямокутник зі сторонами ГТ = Г2Т3 і гг2 = ТТ3.
ГТ = Г2Т3 = довжина спини до талії (ДСТ) - Висота пройми ззаду (Впрз) = 42см - 23см = 19см
Для контролю перевіряємо: з креслення відрізок АТ = довжина спини до талії (ДСТ) = 42см.
Гг2 = ТТ3 = (Полу-обхват грудей 2 (Пог 2) + надбавка). 2см - 1см = (45см + 2см). 2см - 1 = 22,5 см.
Креслимо третій прямокутник зі сторонами ТБ = Т1Б1 і ТТ1 = ББ1.
ТБ = Т1Б1 = Вб (висота стегна) = 18 см.
ТТ1 = ББ1 = (Поб (Полу-обхват стегон) + надбавка). 2см - 1см = (48 см + 2см). 2 см - 1 см = 24см.
Будуємо останній четвертий прямокутник зі сторонами БН = Б1Н1 і ББ1 = НН1.
Результат побудови креслення базової сітки спинки дивіться на малюнку 1.
Побудова викрійки заднього полотнища спинки без плечової виточки (рис2).
Горловина.
На базисної сітці з точки А будуємо прямокутник зі сторонами Аа1 = А2А3 і АА2 = А1А3.
Сторони Аа1 = А2А3 = 2 см (стандартна величина).
АА2 = А1А3 = (Пош. 3 см) + надбавка = (19см. 3 см) + 1см = 7, 3 см.
Потрібно оформити горловину спинки через точки А1А2 плавної дугоподібної увігнутою лінією дивіться малюнок 2.
Нахил лінії плеча.
Для знаходження лінії плеча А2 П1. потрібно з точки Т. яка знаходиться на лінії талії, провести вгору дугу радіусом рівним мірки Впк.
Місце перетину дуги з вертикальною прямою лінією ПГ1 позначаємо умовної буквою П1.
ТП1 = Впк (Висота плеча коса) = 42см.
ПРИМІТКА: Щоб без циркуля провести дугу відповідного радіуса, можна скористатися звичайною лінійкою довжиною приблизно від 40см до 65см. Нульову позначку на лінійки сполучаємо, зрівнюючи з потрібною нам точкою на кресленні, яка знаходиться на лінії талії (Т). Вона є нашою вихідною точкою, і буде центром кола. Потім відступивши потрібну величину на проти цього поділу і потрібного нам місця на кресленні проводимо дугу, при цьому повільно пересуваємо одночасно олівець і лінійку так, щоб вийшла дуга. Точки, нуль на лінійки і вихідна (центр) можуть крутиться по колу, але не зрушуватися зі своїх місць в сторони. Таким же чином можна провести дугу і з інших вихідних точок.
Нахил плеча на викрійці оформляють прямою лінією, поєднуючи точки А2 і П1 (рис2).
Побудова пройми.
На вертикальній прямій Г1П відміряє відрізки:
- Верх Г1Г3 = 0,1 × Г1П1 (виміряти з креслення) = 0,1 × 18,5 см = 1,85см.
- Г1П2 = 0,4 × Г1П1 = 0,4 × 18,5 см = 7,4 см.
З точки П2 в ліву сторону відміряє відстань рівне 1,5 см (стандартна величина) і позначаємо умовної точкою П3.
П2П3 = 1,5 см.
Через точки П1, П3, Г3, Г2 проводимо увігнуту лінію пройми.
Бічний зріз полички спинки.
Ширина креслення викрійки спинки по лінії талії.
ТТ2 = (Пот + надбавка). 2см + (розчин задньої виточки) - 1см = (35см + 2см). 2см +3 см - 1 см = 20,5 см.
Бічний зріз креслимо плавної вертикальної кривою лінією через точки Г2, Т2, Б1, Н1.
Центр талевою виточки на полички спинки.
Знаходимо місце розташування і центру талевою виточки.
Через точку О проведемо вертикальну пряму до перетину з лініями грудей і стегон.
Ширина розчину виточки на спинки.
В нашій викрійки використовується стандартний розчин (ширина) виточки, який дорівнює ВВ1 = 3 см.
ОВ = ОВ1 = ВВ1. 2см = 3 см. 2см = 1,5 см.
Знаходимо глибину (довжину) виточки В2, О, В3.
На вертикальній прямій проходить через точку О, відміряє стандартні величини, вгору ОВ2 = 16см і вниз ОВ3 = 13 см.
Контур виточки оформляємо через точки В, В2, В1, В3.
В результаті то що маємо отримати (дивіться рис2).
Побудови креслення викрійки переднього полотнища (ріс4).
Базисна сітка переду складається з 4 прямокутників дивіться (рис 3). Побудова починаємо з лінії середини переду. З правого боку аркуша паперу креслимо прямий вертикальний відрізок АН. який дорівнює (Ді).
АН = Довжина вироби (Ді) = 100см.
На відрізку АН будуємо перший прямокутник зі сторонами які між собою рівні АП = ГГ4 і АГ = ПГ4.
АГ = ПГ4 = АГ (з креслення спинки) = 23 см.
АП = ГГ4 = (Ширина грудей (ШГ) + надбавка). 2 + 1 см = (33см + 2см). 2 + 1 = 18,5 см.
Наступний будуємо другий прямокутник зі сторонами ГТ = Г2Т3 і гг2 = ТТ3.
ГТ = Г2Т3 = ГТ (беремо з креслення спинки) = 19см.
Гг2 = ТТ3 = (Пог 2 + надбавка). 2см + 1см = (45см + 2см). 2см + 1см = 24, 5 см.
Третій прямокутник зі сторонами ТБ = Т1Б1 і ТТ1 = ББ1.
Паралельні відрізки ТБ = Т1Б1 = ТБ (міряємо з креслення спинки) = 18см.
Паралельні ТТ1 = ББ1 = (Поб (Полу-обхват стегон) + надбавка). 2см + 1см = (48 см + 2см). 2см + 1см = 26см.
Четвертий прямокутник зі сторонами ББ1 = НН1 і БН = Б1Н1 (дивіться рис 3).
Відрізок АН кресленні викройки буде підписуватися як середина переду.
Форма переду.
Лінія горловини.
Прямокутник зі сторонами АА2 = А1А3 і Аа1 = А2А3
АА2 = А1А3 = АА2 (з креслення спинки) = 7, 3 см.
Аа1 = А2А3 = АА2 (з креслення спинки) + надбавка = 7,3см + 1см = 8,3 см.
Сформувати дугообразную лінію горловини спереду через точки А1, А2.
Нахил лінії плеча до виточки.
На відрізку А2А3 вниз від А2 відміряє величину зі стандартною довжиною яка дорівнює 1,2 см і ставимо П4 (ця точка допоміжна): А2А4 = 1,2 см.
І від А4 вліво будуємо допоміжну горизонтальну пряму лінію А4Р = 5 см.
Далі і точки А2 проводимо дугу з радіусом рівним А4Р = 5 см.
На перетині дуги з А2 з допоміжною горизонтальної прямої А4Р ставимо крапку Р.
Через точки А2, Р оформляємо похилу частину лінії плеча.
Місцезнаходження нижнього кута нагрудної виточки, ширина розчину і її довжина.
ГГ5 = ТО = ЦГ (відстань між центрами опуклості грудей). 2см = 19см. 2см = 9,5 см.
З точки Г5 вниз будуємо вертикальну лінію, через лінію талії ТТ1 (місце перетину позначаємо точкою О), до перетину з відрізком ББ1.
Вниз провести дугу радіусом рівній мірки Для знаходження Р1 (центр розчину виточки) необхідно, з точки Вг (Висота грудей) = 25 см. Точку перетину дуги, з вертикальною лінією з Г5, позначаємо Р1.
Проводимо праву сторін у розчину нагрудної виточки РР1.
Потім знаходимо точку Р2 двома зарубками.
Проведемо першу зарубку дугоподібної формою з центром з Р і радіусом рівним 6 см яка отримана за формулою:
РР2 = (Пог 2 - Пог 1) × 2 = (45см - 42 см) × 2 = 6 см.
Другу зарубку знаходимо таким способом. Проводимо дугу з центром в точці Р1 і радіусом рівним довжині правій стороні виточки РР1. На перетині двох дуг ставимо крапку Р2.
Р1р2 = РР1 = 25 см.
Проводимо ліву сторону виточки через точки Р1, Р2.
Нахил лінії плеча після виточки.
Пп1 = пп1 (вимірюємо з креслення спинки сукні) + 1см.
Від П1 вліво будуємо допоміжну горизонталь перпендикулярну відрізку ПГ4.
Для знаходження точки П2 потрібно провести дугу з центром в точці Р2 і радіусом рівним 10см. Ця величина розрахована за формулою:
Р2П2 = А2П1 (міряємо з креслення спинки) - А2Р - 1см = 16см - 5 см - 1 см = 10см.
На перетині дуги, з допоміжною горизонталлю, яка побудована з точки П1, перебуває точка П2.
Лінію плеча оформляємо похилій прямій поєднуючи точки Р2П2.
Побудова пройми.
Для знаходження точки Г3. необхідно горизонтальний відрізок Г2Г4 (вимірюємо з креслення переду) розділити на 2 см.
Г4Г3 = Г2Г4 (з креслення переду). 2см.
З отриманої точки Г3 вгору відступаємо постійну величину рівну 1,2 см.
Далі знаходимо точку П3, яка знаходиться на вертикальному відрізки ПГ4.
Г4П3 = 0,2 см × Г4П1 = 0,2 × 16,5 см = 3,3см (постійна величина).
Потім вліво будуємо відрізок з постійною величиною П3П4 = 1,2 см.
Від точки Г4 відміряє вгору відстань рівне 6,6см. Ставимо позначку і позначаємо її умовної буквою П5.
Г4П5 = 0,4 × Г4П1 = 0,4 × 16,5 см = 6,6см.
П5П6 = 1см (постійна величина).
Оформляємо пройму плавної увігнутою лінією через умовні позначення П2, П6, П4, 1,2 см, Г2 (рис 4).
Бічний шов.
Ширина переднього полотнища по лінії талії розраховується так: Від точки Т вліво відміряє відстань рівне 23см і ставимо Т2. Ця величина вирахувана за формулою:
ТТ2 = (напів-обхват талії + надбавка). 2 + розчин виточок + 1см = (35 + 2 см). 2см + 3,5 см + 1см = 23см.
Проводимо лінію бічного шва плавною кривою лінією через точки Г2, Т2, Б1, Н1.
Розчин (ширина) талевою виточки.
ВВ1 = розчину виточки = 2 см.
Від точки О. яка знаходиться на лінії талії ТТ1 відступаємо вправо і вліво величину рівну розчину виточки, яку розділили на навпіл і отримали 1 см.
ОВ = ОВ1 = розчин виточки. 2 = 2см. 2 = 1см.
Глибина і висота (довжина) талевою виточки.
Від нижнього кута нагрудної виточки Р1 вниз відступаємо постійну величину рівну 1,5 см і ставимо точку В2.
Р1В2 = 1,5 см.
Глибина виточки відміряється від точки О. яка знаходиться на лінії талії. Відступаємо вниз 8см ставимо В3.
ОВ3 = 8 см.
Контур (сторони) виточки проводимо через точки В2, В, В3, В1.
Додаткова виточення. Відстань між центральними точками талевих виточок.
Ліворуч від центральної точки Про відступаємо відстань рівне 5,25см, отримуємо О1 з формули:
ОО1 = ОТ2 (вимірюємо з креслення переду). 2 = 10,5 см. 2 = 5,25см.
З точки О1 будуємо вертикальну пряму до перетину з лініями талії і стегон.
Розчин додаткової виточки.
В6В7 (додаткова витачками) = 1,5 см (стандартна величина).
Від О1 вправо і вліво відступаємо відстань по 0,75см. Ця цифра взята з виразу:
О1В6 = О1В7 = розчин додаткової виточки. 2 = 1,5 см. 2 = 0,75см.
Глибина і висота додаткової виточки
Вгору від точки О1 відступаємо стандартну величину рівну 11см і відзначаємо точкою В4.
О1В4 = 11см.
І від О1 вниз відступаємо 7,5 см ставимо В5.
О1В5 = 7,5 см.
Сторони виточок проходять через В4, В7, В5, В6.
В результаті то що маємо отримати (дивіться рис 4).
