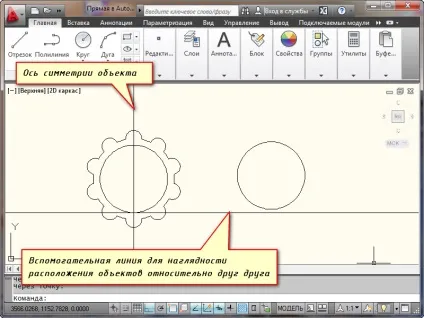

Як намалювати лінію в Автокаде? У процесі створення креслень з'являється необхідність в побудові допоміжних прямих ліній для Автокада (Аutocad). Наприклад, провести вісь симетрії об'єкта. Або подивитися, як геометрично розташовані між собою різні об'єкти на кресленні.
Тому необхідно будувати допоміжні прямі. І для цього в програмі AutoCAD призначені інструменти "Пряма" і "Луч".
Пряма на кресленні не обмежена ні з одного боку і є нескінченною. А промінь обмежений з однієї зі сторін і має фіксовану граничну точку - точку, з якої він виходить.
Стандартне побудова допоміжних прямих в Автокаде.
На вкладці "Головна". відкриваємо панель "Малювання". Там знаходимо і натискаємо кнопку "Пряма".
Вкладка "Головна" панель "Малювання"

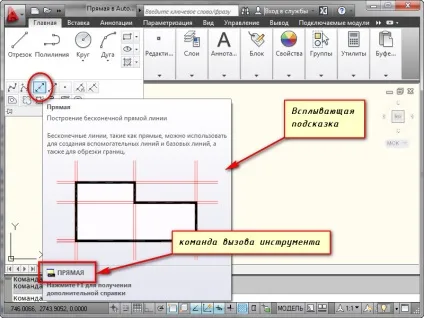

Якщо просто навести курсор миші на інструмент і трохи почекати, то з'явиться спливаюче вікно підказки з описом інструменту і командою її виклику. Тобто з командою "ПРЯМА".
Щоб викликати інструмент, можете ввести цю команду в командний рядок, або просто почати вводити з клавіатури слово "Пряма". А потім в списку натиснути "Enter".
У командному рядку з'явився запит: Вкажіть точку. У відповідь на неї задаємо опорну точку прямої лінії для Автокада (Аutocad).
Цю точку можна задати як довільно, клацнувши лівою кнопкою миші (далі ЛКМ), так і введенням координат з клавіатури. Давайте вкажемо точку з координатами (20,10). Натискаємо "Enter".
З'явилася пряма лінія, яка повертається слідом за курсором щодо опорної точки.
У командному рядку тепер з'явився запит "Через точку". Тобто Зараз нам необхідно добудувати пряму, вказавши другу точку, через яку вона буде проходити. Цю точку точно також можна задати довільно, або за допомогою координат. Але найчастіше вказується точка на якомусь об'єкті.

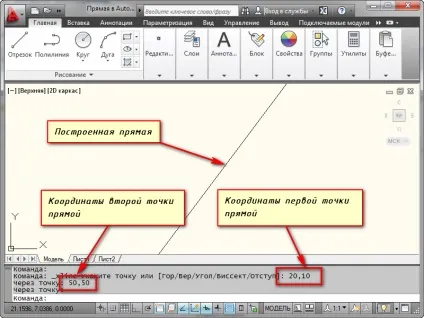

Давайте, наприклад, добудуємо пряму так, щоб вона проходила через точку з координатами (50,50).
Але на цьому виконання команди побудови прямої в AutoCAD не закінчується. Програма запропонує Вам побудувати ще одну пряму з тієї ж опорною точкою. Таким чином, можна створити кілька допоміжних прямих ліній для Автокада (Аutocad), що перетинаються в одній точці. Для завершення виконання команди необхідно натиснути «Enter». Наші уроки Autocad для чайників допоможуть вам освоїти програму швидше.
Спеціальне побудова допоміжних прямих.
Ви, напевно, звернули увагу на додаткові слова в командному рядку при виборі інструменту?
Опції команди "Пряма"
Так ось. ... За допомогою вибору опцій команди можна побудувати прямі, розташовані вертикально, горизонтально, під певним кутом до інших об'єктів, а також бісектриси і паралельні прямі.
Розглянемо кожну з опцій детальніше.
Побудова горизонтальних і вертикальних прямих.

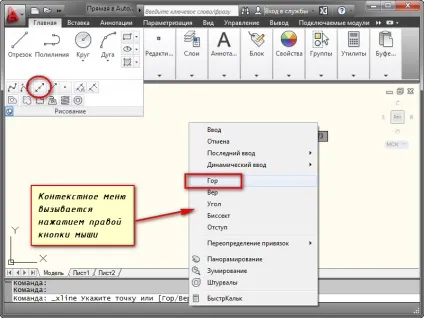

Вибираємо інструмент "Пряма". А тепер натискаємо праву кнопку миші (ПКМ) і вибираємо рядок "Гор". Тепер ми можемо вказати лише одну точку, через яку буде проходити горизонтальна пряма.
Аналогічним чином можна побудувати вертикальну лінію в AutoCAD. Спробуйте зробити це самі.
Побудова прямих, розташованих під певним кутом до горизонталі або до будь-якої іншої прямої.
Вибираємо інструмент "Пряма", потім опцію "Кут" з контекстного меню. До речі, для швидкої роботи, можете користуватися ключовими буквами виклику опцій. Вони в назві опції виділені заголовними літерами. У нашому випадку можете натиснути букву "У" на клавіатурі. А потім "Enter".
Тепер вказуємо значення кута нахилу прямої до горизонталі. З'явилася пряма, яка слідує за курсором. Клацаємо ЛКМ в будь-якому місці екрану або задаємо точку за допомогою координат. А тепер давайте побудуємо лінію під кутом 15 до вже наявної прямої на кресленні. Вибираємо інструмент "Пряма", потім опцію "Кут", а тепер вибираємо опцію "Базова лінія". Можна просто натиснути на букву "Б" на клавіатурі, а потім "Enter".
Вказуємо на кресленні пряму або відрізок, щодо якого буде відраховуватися кут. Вводимо значення кута, натискаємо "Enter" і вказуємо точку, через яку буде проходити пряма.
Побудова бісектриси кута в Автокаде.

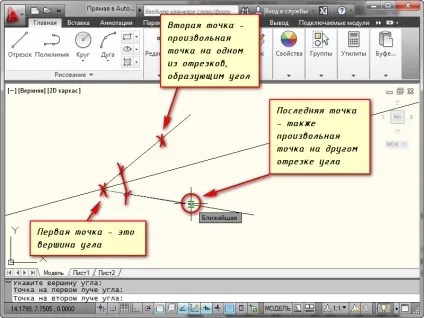

Точно також вибираємо інструмент "Пряма", опцію "Біссект" з контекстного меню.
Я вкажу всі необхідні точки на малюнку.
Побудова допоміжної прямої, паралельної будь-який інший прямий на кресленні.
Вибираємо інструмент "Пряма", потім опцію "Відступ".

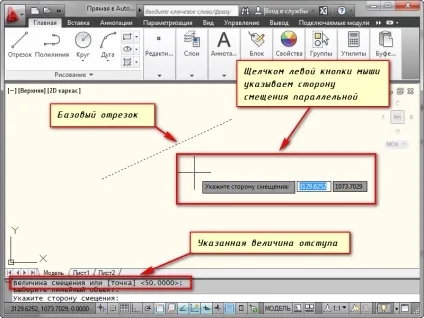

У командному рядку з'явився запит: "Величина зміщення або [Точка]". У відповідь на неї можна ввести значення відстані, на якому повинна розташовуватися допоміжна пряма щодо зазначеної згодом лінії. Потім ще треба вказати строну, з якої необхідно побудувати допоміжну лінію.
А можна заздалегідь вибрати пряму, а потім вказати точку, через яку буде проходити пряма. Для цього виберіть опцію "Точка".
Побудова променів в AutoCAD.
Побудова допоміжних променів набагато простіше, ніж допоміжних прямих, так як для команди "Луч" не передбачено ніяких опцій.

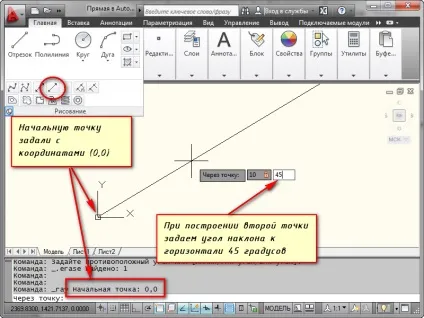

Вибираємо інструмент "Луч" на панелі "Малювання". І вказуємо точку початку променя. Потім вказуємо другу точку, через яку повинен пройти промінь. Точки можна вказувати за допомогою введення координат. Таким чином, можна, наприклад, побудувати промінь під певним кутом до горизонталі.
Побудувавши один промінь, команда продовжує побудови. Тому можна побудувати кілька променів, що виходять з однієї точки. Щоб закінчити побудови натисніть "Enter".
Ми з Вами навчилися будувати допоміжні прямі в програмі AutoCAD.
І розглянули всі можливі опції для створення биссектрис, паралельних прямих ліній для Автокада (Аutocad), а також горизонтальних і вертикальних прямих.
Ми пройшли урок з вивчення відображення ліній в Автокаде, також пропонуємо подивитися наш урок на тему вивчення інструменту полілінія в Автокаде.
