побудова капюшонів

Побудова РІЗНИХ капюшоном

Існує величезна безліч різних видів капюшонів. Їх можна розділити за обсягом і за формою. За обсягом капюшони бувають від зовсім маленького розміру до величезних (такі капюшони швидше декоративні, ніж функціональні). За формою капюшони можуть приймати різні варіації - від простих до дуже химерних.

Для побудови капюшона необхідно зняти дві мірки:

- висота капюшона Вк (висота голови Вгол);

- обхват голови оголилася - для визначення ширини капюшона. Мірка знімається навколо голови і мінуси лобова частина від 2 до 6 см. Мірка записується в половинному розмірі.

Капюшони з побудови діляться на два види:

- побудова поза горловини (втачні або пристібаються);

- по горловині (це цельнокроение разом з поличкою вироби).

Для побудови капюшона робляться надбавки на свободу облягання:

- до Вк (В гол) - від 2 до 4 см і більше;

- до шк (ширина капюшона) - від 2 до 3 см + _ мода.

Побудова ЧЕРТЕЖА ОСНОВИ капюшоном

1. Будуємо прямий кут в точці О. 2. Знаходимо положення лінії ушивання в горловину: від точки Про вгору відкладаємо відрізок О-КО, рівний 4-5 см (від цієї величини залежить величина підйому капюшона). 3. Від точки КО вправо відкладаємо величину рівну 0-1 см (від цієї цифри залежить, чи буде відведення по центру, у горловини, в капюшоні. Якщо відведення буде, то капюшон буде краще прилягати і огинати потиличну частину голови). Ставимо крапку К. 4. З точки К, радіусом рівним ширині капюшона (довжина горловини спинки + довжина горловини переду + ППОС + розчин виточки) по лінії ушивання робимо зарубку на горизонталі, що йде з точки О - отримуємо точку К1 (де ППОС = 0, 5-1 см, розчин виточки = 1,5-3 см). Довжини горловин беремо з креслення основи. 5. З'єднуємо точку К з точкою К1 і відкладаємо на ній вправо відрізок К-К2, рівний довжина горловини + (ППОС + розчин виточки) / 2. 6. З точки К2 відновлюємо перпендикуляр вгору до лінії КК1, по якій відкладаємо 1-1,5 і ставимо крапку К21. 7. Лінія втачіванія проходить через точки К, К21, К1. 8. На перпендикуляре з точки К2 відкладаємо довжину виточки 8-12 см, а від точки К21 вліво і вправо відкладаємо по 1/2 розчину виточки. Оформляємо боку виточки. 9. Висота капюшона: Відрізок КО-К3 = В к + (1-5 см) = Вгол + (1-5 см), де Вк - висота капюшона, Вгол - висота голови. 10. Від точки К3 вправо відкладаємо відстань, рівну оголила / 3 + (5-9 см) і ставимо точку К4, де оголилася - обхват голови. 11. З точки К3 проводимо бісектрису вправо вниз, рівну 3,5-6 см і ставимо точку К31. 12. Від точки К4 вниз по перпендикуляру відкладаємо відрізок рівний 0-2 см, отримуємо точку К41. Верхній і потиличний зрізи оформляємо за моделлю через точки К41, К31, К. Особовий край оформляємо плавною лінією через точки К1 і К41. Побудова ЧЕРТЕЖА капюшоном - шолом

1. Від точки О вгору відкладаємо 2,5 см і ставимо точку К0. 2. Від точки К0 вправо відкладаємо 2 см і ставимо точку К. 3. З точки До вправо робимо зарубку на прямий, проведеної з точки Про вправо, радіусом рівним: горловина спинки + горловина переду + ППОС + витачками. Проектуються одна або дві виточки, розчином кожної є 2-3 см. Кількість виточок впливає на форму капюшона і на його прилягання. ППОС - надбавка на посадку. Ця величина залежить від тканини, але в середньому ця величина може дорівнювати 0,5-1 см. Відрізок К-К1 = горловина спинки + горловина переду + ППОС + витачками 4. З'єднуємо точки К і К1, і відкладаємо відрізок до середини виточок: Відрізок К-К2 = відрізку К2-К22 = 1 / 2ростка + розчин виточок + ППОС 5. З точок К2 і К22 вгору проводимо перпендикуляри. 6. Висота капюшона: від точки К0 вгору відкладаємо Вгол + 1 см і ставимо точку К3, де Вгол - висота голови 7. Допоміжні точки 1 і 2. Від точки К0 вгору відкладаємо 2-5 см і ставимо точку 1. Від точки 1 по перпендикуляру відкладаємо 1-2 см і ставимо точку 2. через точку 2 проводимо пряму паралельно К-К1 і від точки перетину з перпендикуляром з точки К2 і К22 вправо і вліво відкладаємо по половині розчину витачек. Довжина виточок - 8-10 см. 8. Довжину капюшона визначає величина, відкладена вправо від точки К3. Від точки К3 вправо відкладаємо відстань, рівну оголила / 3 + (6-10 см), отримуємо точку К4. 9. За бісектрисі з кута К3 відкладаємо 4-6 см і ставимо точку К31. 10. З точки К4 вниз відкладаємо 0-4 см, і ставимо крапку К41. 11. Верхній і потиличний зріз капюшона оформляємо плавною лінією через точки: К41, К31, 2, К. 12. Точки К41 і К1 з'єднуємо прямою лінією і на перетині з лінією з точки 2 ставимо крапку К11. 13. Допоміжні точки 3 і 4. Точка 3 знаходиться на середині відстані К11-К41. Відрізок К11-3 = відрізку К11-К41 / 2. Відрізок 34 = 2,5-4 см. 14. Вправо від точок К1 і К11 відкладаємо величину, рівну 4-8 см (по моделі). Відрізок К1-К6 = відрізку К11-К7 = 4-8 см. 15. Оформляємо лицьову частину через точки: К41, 4, К7.

Побудова ЧЕРТЕЖА капюшоном - комір

1. На основі креслення переду відкласти відрізок А4О вліво, рівний ширині горловини спинки (8 см). 2. З точки Про вгору проводимо лінію і відкладаємо на ній 4 - 6 см, отримуємо точку З2. 3. З'єднуємо точку З2 з точкою А31. 4. З точки З2 перпендикулярно З2-А31 проводимо пряму вгору, на якій відкладаємо висоту стійки, яка дорівнює у нас 3 см. Отримуємо точку З3. 5. Від точки З3 вгору по лінії відкладаємо відстань рівне 7 - 12 см (ширина коміра посередині), і ставимо крапку З4. 6. З точки З2 до лінії горловини провести дотичну, точка дотику - це Ф5. 7. На середині відрізка З2-Ф6 ставимо крапку в, з якої проводимо перпендикуляр вправо і відкладаємо по ньому 1,5 см, ставимо крапку в1. Через точки З2, в1, Ф6, А6 і далі до відльоту коміра, до точки Л провести лінію ушивання коміра. Оформлення лінії відльоту за моделлю. 8. З точки З3 провести плавно лінію перегину стійки коміра, паралельно лінії ушивання. 9. На основі «шальки» можна побудувати капюшон, в цьому випадку вгору від точки З2 відкласти 35 - 40 см, і оформити капюшон по моделі. Побудова ЧЕРТЕЖА капюшоном КЛАСИЧНОЇ ФОРМИ

Капюшон цей, хоч, і класичний, але має кілька варіантів конструкції. Нижче ви знайдете побудова і викрійку жіночого капюшона класичної форми. Обсяг цього капюшона досить великий, так що такий крій підходить навіть для шуб. Будується на кресленні горловини вироби. Форма лінії ушивання капюшона в горловину і лінії самої горловини одна і та ж. Для побудови креслення беремо лекала переду і спинки. Виточки від плечового зрізу спинки переносимо в горловину, лекала сполучаємо по плечових зрізах. Точка А - середина капюшона на лінії горловини спинки. Точка Б - нижня точка переднього кута капюшона. Побудова викрійки жіночого капюшона: 1. З точки А5 вліво проводимо перпендикуляр до середини переду, рівний 4 см, і отримуємо точку Б1. 2. З точки Б1 вниз по перпендикуляру відкладаємо 4 - 5 см, ставимо крапку Б. 3. З точки А по лінії середини спинки вгору відкладаємо відрізок, рівний Вгол = (Р - Вшт) + Пвгол Отримана точка - точка 1. 4. З точки 1 вліво проводимо горизонталь і відкладаємо на ній відрізок, рівний 0,5 * Швч, отримуємо точку 2. 5. З точки 1 вниз відкладаємо відрізок, рівний 1/3 * (оголила + Пвгол), і ставимо крапку 3. 6. Через точку 3 вліво проводимо перпендикуляр, по якому відкладаємо відстань, рівну = відрізок 13 + 1 см. Отримана точка - точка 4. 7. З'єднуємо точку 4 з точкою 2 прямою лінією, про тносітельно якої переносимо побудовану праву частину капюшона на лицьову частину. Практично це можна зробити, перегнув аркуш паперу по лінії 24 і переколов отриману раніше праву частину капюшона - виходять точки 1а і 3а. Лінію 1а і 3а продовжуємо вліво на 4 см і з'єднуємо отриману точку плавною лінією з точкою Б.

Капюшон зі швом посередині

На кресленні капюшона класичної форми від точки 1 і 1а відкладаємо по 10 см. Виточки від зрізу горловини переносимо в середній шов. Отриману точку з'єднуємо плавною лінією. ВОРОТНІК ХОМУТ або капюшон З ДРАПІРУВАННЯМ

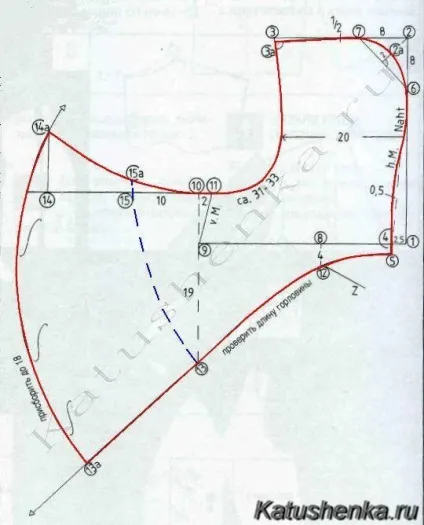

Для початку нам необхідно підготувати деталі переду і спинки: 1. Починаємо з того, що чорти деталь переду вразворот. 2. Горловину по лініях плечових зрізів (переду і спинки) збільшуємо на 4 см. 3. Горловину спинки поглиблюємо на 1,5 см по лінії середини, а горловину переду поглиблюємо на 19 см. 4. На лінії бічного зрізу відзначаємо ділянку з'єднання ліфа з прісборенним зрізом капюшона. Тепер займаємося безпосередньо побудовою капюшона-коміра: 1. Креслимо прямо кут з вершиною в точці 1. 2. За основною вертикалі від точки 1 до точки 2 відкладаємо вгору 30-33 см - це висота капюшона. 3. Від точки 2 креслимо перпендикуляр вліво до базової вертикалі довжиною 22 см - це точка 3. 4. З точки 1 по базовій горизонталі відкладаємо вліво 2,5 см - це буде точка 4. 5. Від точки 4 відкладаємо вниз по вертикалі 1, 5 см (значення поглиблення горловини спинки) і отримуємо точку 5. 6. Від точки 2 відкладаємо по 8 см вліво і вниз і отримуємо відповідно точки 7 і 6. 7. З'єднуємо точки 6 і 7, креслимо лінію заднього зрізу капюшона відповідно до малюнком . 8. Від точки 4 відкладаємо вліво по базовій горизонталі довжину нової горловини спинки мінус 0,5 см - отримуємо точку 8. 9. Від точки 8 відкладаємо по базовій горизонталі довжину нової горловини переду мінус, приблизно, 5 см - отримуємо точку 9. 10. від точки 8 проводимо вертикаль вниз довжиною 4 см - отримуємо точку 12. 11. від точки 9 вниз по допоміжної вертикалі відкладаємо глибину горловини переду - точка 13. 12. від точки 9 вгору по допоміжної вертикалі відкладаємо 8-10 см - отримуємо точку 10. 13. Від точки 10 відкладаємо 2 см вправо - точка 11. Відрізок 9-11 соответств ует лінії середини переду. 14. Ми оформляємо лінію переднього зрізу капюшона від точки 3 до точки 11 відповідно до малюнком. 15. Для отримання точки 3а і лінії верхнього зрізу капюшона, докладаємо трикутник з прямим кутом до лінії переднього зрізу так, щоб одна його сторона стосувалася її, а інша перетинала відрізок 2-3 посередині. 16. Від точки 5, через точку 12, до точки 13 проводимо лінію нижнього зрізу капюшона за лекалами відповідно до малюнком. 17. Лінію нижнього зрізу капюшона продовжуємо до точки 13а, відстань між точками 13 і 13а дорівнює відстані між точками 10 і 14, яке дорівнює відстані від середини переду до лінії бічного зрізу (пунктирна лінія на малюнку). 18. Накреслити вгору дугу з центром в точці 12 (точка Z) через точку 13а. 19. З точки 14 креслимо вертикаль вгору довжиною 9-10 см до перетину її з дугою з точки 13а - отримуємо точку 14а. 20. По дузі від точки 13а до точки 14а відзначаємо величину - 18 см, до якої потрібно буде присборить край капюшона. 21. Продовжуємо лінію переднього зрізу капюшона від точки 11 до точки 14а. 22. Від точки 10 вліво відкладаємо 10 см - отримуємо точку 15. З'єднуємо точки 13 і 15 плавною лінією, продовжуємо її вгору до перетину з продовженої лінією переднього зрізу капюшона - отримуємо точку 15а. Отримана плавна лінія - це зріз меншої частини капюшона, який втачівают в горловину переду.

Деталі крою капюшона і переду: 1. На малюнку пунктирна лінія - це лінія, уздовж якої йде край драпірування капюшона. 2. Дві частини капюшона - ліва і права.

Побудова викрійки капюшоном - комір В ЖІНОЧОЇ ОДЯГУ

Вимірювання для побудови креслення: оголила - обхват голови. Вимірюємо через найбільш виступаючу точку потилиці і центру лобових горбів. Стрічку замикаємо спереду. Р - зростання. Вшт - висота шийної точки. Вимірюємо по вертикалі відстань від підлоги до 7-го шийного хребця. Вгол - висота голови. Дорівнює (Р - Вшт) + Пвгол, де Пвгол - припуск до висоти голови. Швч - ширина верхньої частини голови = 0,25 * оголилася. Побудова викрійки капюшона-коміра: 1. Для побудови креслення капюшона-коміра на папері обводимо лекало полички. Лекало спинки укладаємо так, щоб вершини горловини полички і спинки були поєднані, і щоб плечовий зріз спинки був продовженням плечового зрізу полички. 2. Середина спинки повинна лежати паралельно середини переду, виточки від плечового зрізу спинки переносимо в зріз горловини спинки і обводимо його. 3. Від середини лінії горловини спинки вгору по прямій відкладаємо відрізок, рівний міркою висоти голови + припуск, отримуємо точку 1. 4. Через отриману точку 1 вліво і вправо проводимо горизонталь і відкладаємо на ній вліво 3 см, ставимо крапку 2. 5. Від точки 2 вправо відкладаємо відрізок, рівний подвоєною ширині верхньої частини голови, ставимо крапку 3. 6. Отриману точку 3 з'єднуємо зі зрізом борту. 7. Кут в точці 2 можна залишити без зміни або округляти за бажанням.
