І так, в попередній статті, з серії «С чего начинается конструювання» Ви дізналися, як правильно знімати мірки з фігури для побудови сукні.
У цій статті ми продовжуємо будувати плаття, і наступний етап це:
ЕТАП 2: Побудова БАЗИСНОЮ сітки ЧЕРТЕЖА.
Для початку, розглянемо визначення, що таке базова сітка креслення конструкції:
У підручниках з конструювання це поняття описується як: «Система взаємно перпендикулярних ліній визначає ширину окремих ділянок конструкції і рівні основних конструктивних поясів.»

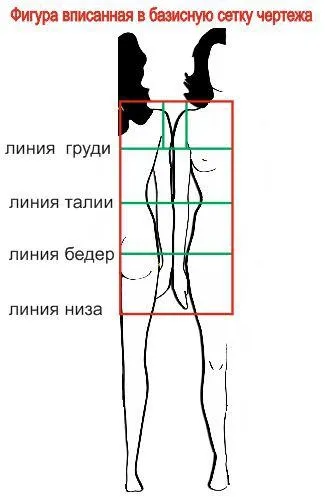

По суті це розгортка основних вертикалей і горизонталей, половини людської фігури, від середини спини до середини переду. Що б було простіше уявити, що ж таке базисна сітка, це прямокутник рівний по довжині бажаної довжині вироби, і по ширині дорівнює сумі половини обхвату грудей і половині надбавки на свободу дихання і руху. Цей прямокутник, розділений горизонтальними лініями, які визначають рівень грудей, талії і стегон, верхній рівень розділений на більш дрібні прямокутники які відповідають за параметрами, половині ширини спинки, ширині пройми, половині ширини переду. У загальному, це прямокутник в який вписана половина фігури людини, дивимося малюнок.
Для побудови базисної сітки креслення конструкції Вам потрібно:
Аркуш паперу будь можна міліметрівку, шириною близько 1 метра і довжиною трохи більше довжини майбутньої сукні.
Олівець простий.
Лінійка довжиною не менше 50см.
Сантиметрова стрічка.
Циркуль.
Ластик.
Лист де записані мірки фігури (так як саме мірки беруть участь в обчисленнях параметрів креслення)
У цій статті я візьму за вихідні дані, мірки фігури 44 розміру з ростом 164 см. Нагадую, що ми з Вами, розглядаємо побудова за методикою ЦОТШЛ.
Побудова базисної сітки можна розділити на 8 основних дій (кроків)
1крок Побудова допоміжних ліній з перетином в точці А під прямим кутом.
2крок Визначення довжини виробу
3крок Визначення ширини базисної сітки по грудях
4крок Визначення положення лінії грудей
5шаг Визначення положення лінії талії
6шаг Визначення положення лінії стегон
7шаг Визначення положення ширини спинки
8шаг Визначення положення ширини полички
1) Отже, накресліть на аркуші паперу вертикальну і горизонтальну лінію з перетином в точці А (від краю листа відступите 5-8 см).
2) На вертикальній лінії відкладіть величину рівну довжині Вашого плаття, наприклад 90см, це точка Н. І з цієї точки вліво, накресліть горизонтальну лінію довільної довжини.
Відрізок АН є, опорної вертикаллю для побудови середнього шва спинки.
3) Від точки А вліво відкладіть точку на відстані яке слід розрахувати за формулою: Сг3 + Пг (вийде точка А1)
де: Сг3 - обхват грудей 3
З отриманої точки А1 опустите вертикаль на горизонталь Н і поставте крапку Н1
4) Далі ми визначаємо стан лінії грудей, (горизонталь гг1) від точки А відкласти вниз по вертикалі відстань розраховане за формулою Впрз + Пспр де:
Впрз - мірка висоти пройми
Пспр - надбавка до спуску пройми яка як правило становить половину Пг (в нашому випадку Пг = 5 отже Пспр = 2,5)
17,2 + 2,5 = 19,7 (можна пріспокойно округлити до 20см)
5) Тепер визначаємо місце розташування лінії талії на нашій базисної сітці - горизонталь ТТ1. Від точки А відкласти вниз по горизонталі відстань розраховане за формулою: ДТЗ + ПДТС де:
ДТЗ - мірка довжини спинки до талії.
ПДТС - надбавка до тій же мірі
У нашому випадку немає необхідності в надбавці до довжини талії по спинці, але ми округлимо значення ДТЗ, до цілого числа, для простоти рахунку ДТЗ = 42,9 = 43см (цього можна і не робити якщо ви конструктор-мілліметровщік, однак різниця в 1мм в крої, зовсім не Новомосковскется.) Отже - вниз від точки А відкладаємо значення 43см- точка Т і відразу з цієї точки креслимо горизонталь до перетину з вертикаллю А1Н1 в перетині - точка Т1
6) Визначаємо місце положення лінії стегон по формулі: (ДТЗ / 2) + 0-2см
(43/2) + 0 = 21,5 см. Отриману довжину слід відкласти вниз від точки Т, отримуємо точку Б
З точкіБ креслимо горизонталь до перетину з лінією А1Н1 отримуємо точку Б1.
7) Визначаємо місце положення лінії ширини спинки за формулою: (Шс + ПШС) / 2
Де: Шс - Мірка ширини спини
ПШС - надбавка до тій же мірі. Для сукні полупрілегающего силуету, прибавка до ширини спинки становить від 1 до 1,8см. Згідно таблиці зі статті «Збільшення»
Отже: (34,6 + 1,8) /2=18,2см.Полученную величину відкласти від точки Г на горизонталі гг1. отримуємо точку Г3 з цієї точки вгору накреслити вертикаль до перетину з лінією Аа1, отримуємо точку А3
8) Визначаємо місце розташування лінії ширини грудей за формулою:
Де: ШГ - мірка ширини грудей
СГ2 - мірка напівобхвату грудей 2
СГ1 - мірка напівобхвату грудей 1
ПШГ - прибавка до ширини переду (нам потрібна тільки половина прибавки з табличного значення)
0,5 * 33 + (46,4-42,9) + 0,5 * 0,8 = 20,4см. Отриману величину відкладаємо по горизонталі від точки Г1 відзначаємо точку Г4 на чертеже.Із точки Г4 вгору накреслити вертикаль до перетину в точці А4
* Варто зазначити, що при такому способі обчислення ширини полички, виходить вузька пройма, при вообщем то, достатньої набирання по грудях, якщо проконтролювати ширину пройми нехитрим обчисленням гг1 - (мм3 + Г1Г4) = 47,5- (18,2 + 20, 4) = 8,9 см.
8,9 см це отриману ділянку Г3Г4 який повинен відповідати стандарту ширини пройми, який в свою чергу не повинен бути менше табличного значення 11см для 44размера, таким чином нам не вистачає 2см до нормальної ширини пройми. Що робити в такому випадку? Варіантів кілька, або скорочувати ширину переду поки пройма не стане потрібної ширини, або збільшувати ширину базисної сітки, або досягати потрібного обсягу пройми за рахунок положення бічних зрізів на кресленні, см.статью «Побудова бокового шва». Або можна коригувати пройму в кроена фігурі, тільки в цьому випадку не поспішайте відразу будувати рукав. *
