Пн без трансформатора, all-he

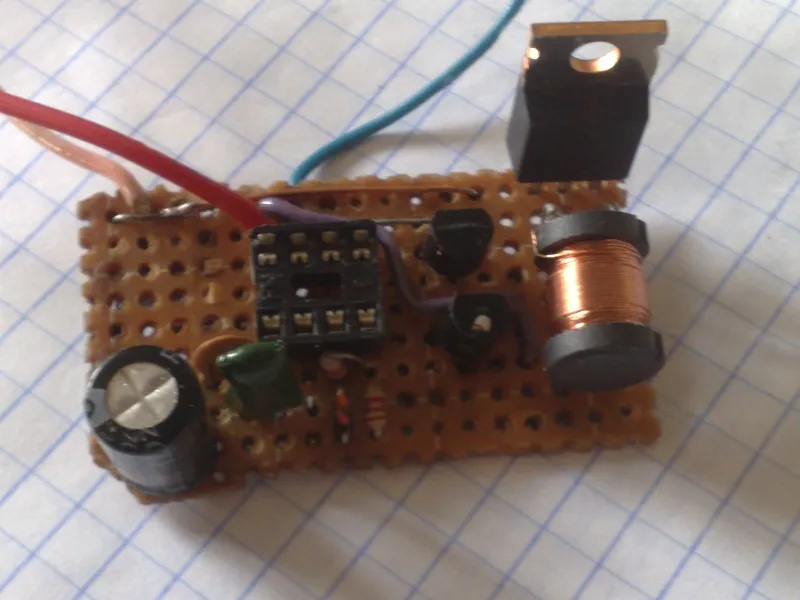

Перетворювач напруги виконаний по бестрансформаторних схемою із застосуванням накопичувального дроселя. Генератор, що задає - всіма улюблений таймер 555. Вихідний струм схеми не перевищує 7 мА, що сильно залежить від джерела живлення. Схема була зібрана неодноразово, але завжди показувала різні параметри. Струм споживання (в піку) може досягати до 150мА (в деяких випадках до 200мА). Схема призначена для зарядки конденсаторів. Напруга на виході залежить від індуктивності дроселя.
Основні параметри схеми:
- Напруга харчування - 9 ... 12 В
- Струм споживання - 00 ... 150 мА
- Вихідна напруга - 400 ... 430 В
- Вихідний струм - 5 ... 7 мА
- Частота генерації - 14 кГц

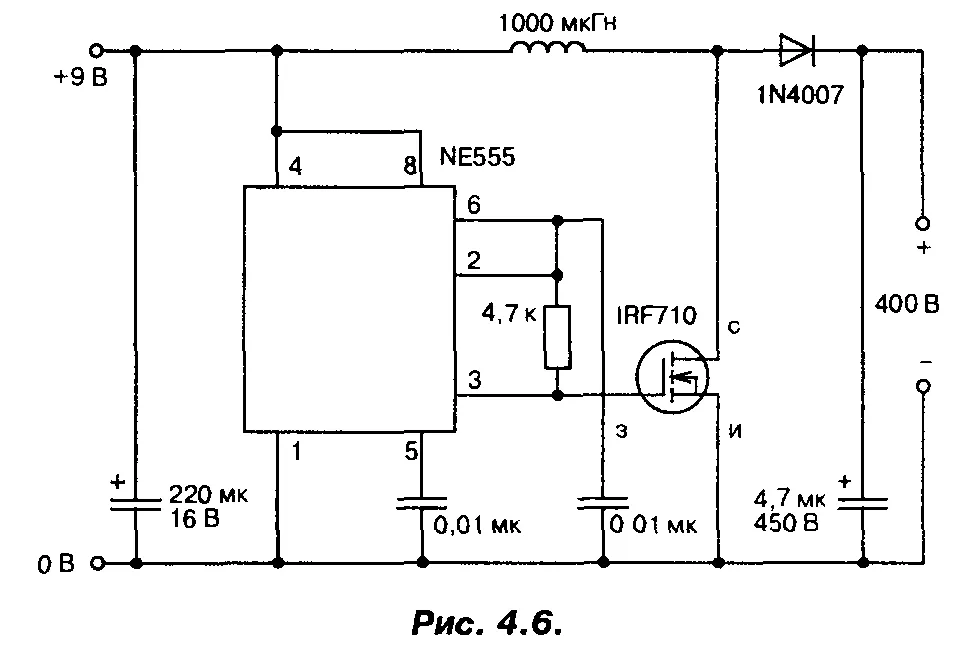

Схема перетворювача напруги

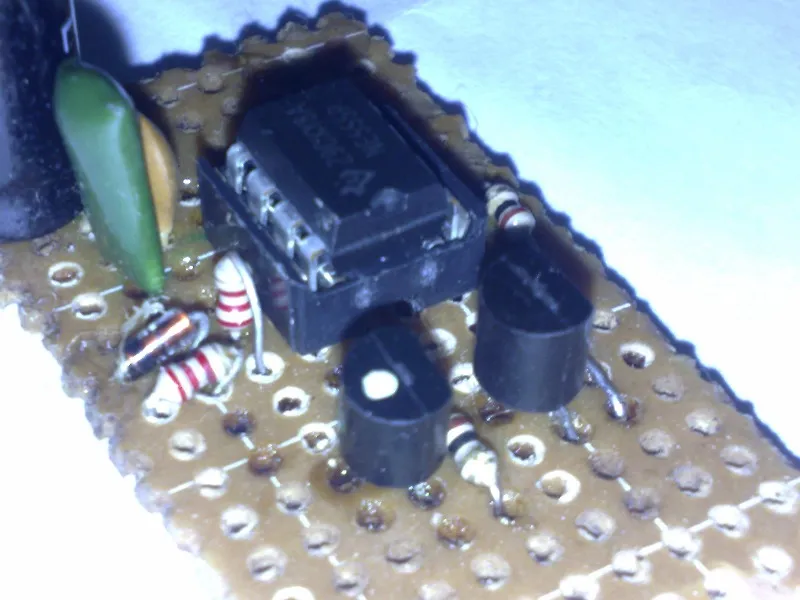

ККД такого перетворювача залежить від добротності дроселя. Дросель має індуктивність 1000мкГн (мікро Генрі). Товщина дроту не настільки важлива, оскільки вихідний струм схеми незначний. Такий пристрій може бути придатне для тих приладів, де потрібно отримати підвищену напругу, але розміри обмежені. Не раджу використовувати перетворювач в Гаусс-гарматах, оскільки електроліти будуть заряджатися десятки хвилин, тому що за 1 секунду напруга буде збільшуватися за все на підлогу Вольта. У моєму випадку був використаний додатковий драйвер для посилення сигналу з мікросхеми, але як потім з'ясувалося - драйвер не потрібний.

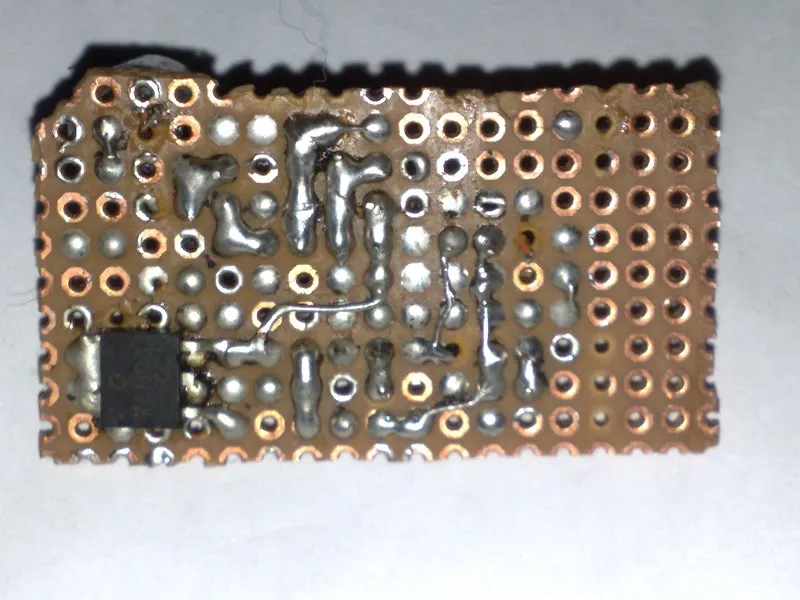

Польовий транзистор повинен працювати на високій напрузі. Підійдуть 2N65, 4N60, 7N60. Зазначені транзистори використовують у потужних мережевих ДБЖ, їх можна також знайти в блоці розпалювання ксенонових фар автомобіля. Транзистори не критичні і можуть бути замінені на інші, які здатні працювати на таких напружених (більш 400Вольт). У схемі польовому транзистору не потрібен тепловідвід, оскільки тепловиділення взагалі не спостерігається.
Частотназадающая ланцюг налаштована так, що мікросхема генерує прямокутний сигнал з частотою 14кГц.
З даної схеми перетворювача напруги, можна виключити діод, оскільки струм по-любому постійний і не потребує додаткового випрямленні, якщо ж вирішили використовувати, то радиться ставити імпульсні діоди через підвищену робочої частоти схеми.
