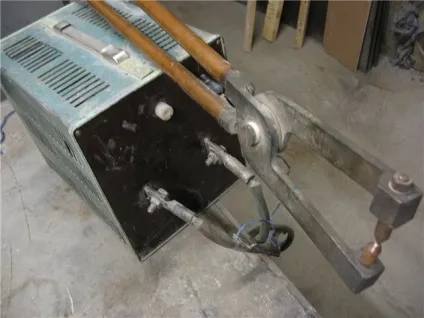

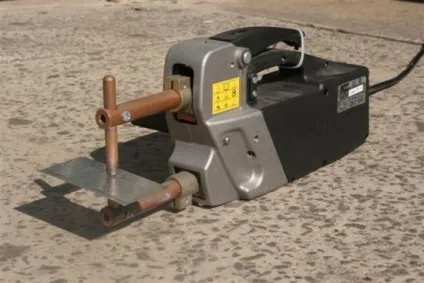

Зварювальний апарат для точкового зварювання своїми руками

Точкове зварювання, точніше апарат для даної роботи можна виготовити зі звичайного побутового приладу. Що вибрати? Чи підійде мікрохвильовка для роботи. Як поетапно зробити описано в статті по пунктам.

Робота з трансформатором

Без трансформатора не можна збільшувати вхідна напруга, простіше кажучи, внести корективи.

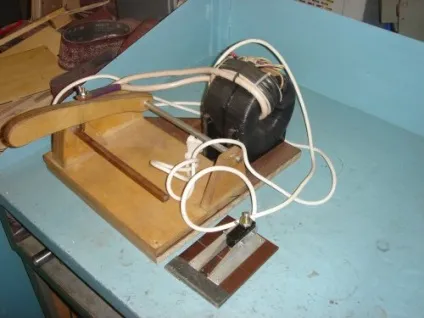

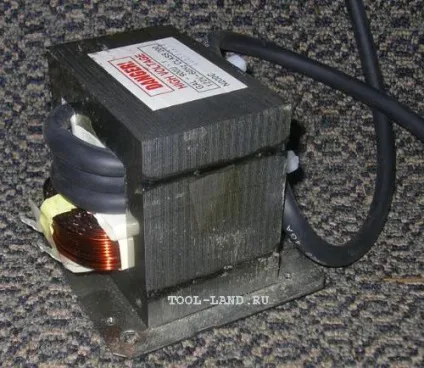

Від старої мікрохвильовки потрібен прилад, потужністю 700-850 Вт. Їм легко зварювати металеві листи, товщиною до 1 міліметра. Подібний трансформатор відносять до що підвищує типу, що виробляється напруга - 4 кіловати.

Нескладно здогадатися, що щось витягувати трансформатор потрібно дуже акуратно. Тут не допоможе молоток або інструменти для грубої роботи.

Спочатку від мікрохвильовки потрібно відкрутити основу, прибрати абсолютно все кріплення. Потім вже дістати трансформатор з того місця, де він був встановлений.

Що візьмемо в роботу від витягнутого пристрої?

Від трансформатора потрібен муздрамтеатр.

Для цього виконують демонтаж обмотки. Ось тут важкий інструмент (зубило та молоток) підходить ідеально. Працюючи інструментом, первинна обмотка не повинна бути пошкоджена. Процеси можуть бути виявлені шунти, які також видаляють.

Коли в конструкції муздрамтеатру використаний зварений метод, а не клеєний, вторинна обмотка може бути видалена ножівкою по металу. Але коли верхній шар щільно забитий в саме вікно муздрамтеатру, зайву частину пристрою необхідно буде висвердлювати. Тут також вітається акуратність, інакше все зруйнується.

Демонтаж виконав, що далі?

Другий етап в роботі - це вторинна обмотка. Тут краще заздалегідь приготувати провід перетином від 1 мм. Коли немає подібного матеріалу під рукою, доведеться купувати. Причому купувати необов'язково багатожильний провід потрібного перетину, підійдуть пучки з одного і більше провідників. Вони в загальній масі створять необхідний діаметр проводу.

Коли вторинна обмотка вже на трансформаторі, пристрій буде здатна до вироблення струму до 1000 ампер.

Іноді потрібен апарат для точкового зварювання з підвищеною потужністю. Тоді одного трансформатора точно не вистачить. Краще використовувати кілька пристроїв, пустивши в справу додаткову мікрохвильовку.

Про доопрацювання трансформатора докладніше

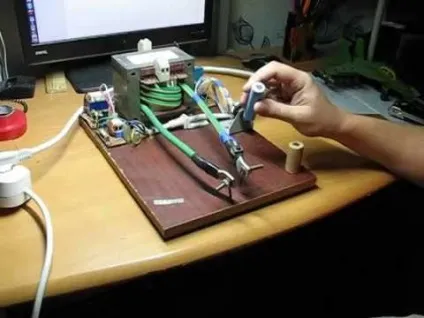

Вторинна обмотка має на увазі кілька витків дроту на самому осерді. Досить два або три шари. Тоді вихідна напруга буде 2В. А короткочасний зварювальний струм - від 800А. Таких показників вистачить на точкове зварювання.

Звичайно, намотати потрібну кількість витків без труднощів або досвіду не так і просто. Особливо це відчувається коли видатковий провід з товстим шаром ізоляції. Подібну проблему вирішити нескладно: зі звичайного дроту знімається стандартна ізоляція, потім обмотується серцевина дроти ізоляційною стрічкою на тканинній основі.

Істотним для вторинної обмотки є мінімальна можлива довжина дроту. Інакше не уникнути зростання опору, що зменшує силу струму.

Коли потрібно парувати товщий метал (товщина до 5 міліметрів), вищевказаної потужності не вистачить. Потрібна ланцюжок для зварювального апарату з декількох трансформаторів.

Конкретних правил для створення ланцюжка немає, але при помилку з первинної та вторинної обмоткою на декількох трансформаторах короткого замикання не уникнути.

Як визначити правильність з'єднання?

Вдале поєднання без маркування необхідно перевірити вольтметром.

Якщо перевищити це значення, то перебоїв в електромережі не уникнути. Причому постраждає проводка у всьому будинку, а ще й в сусідському. Напевно перевірити силу струму в ланцюзі трансформатора також можна амперметром.

Про однойменні висновки для трансформатора

Уявімо, що немає маркування на висновках. Але необхідність у визначенні однойменних є. Це потрібно для з'єднання.

Як вирішити завдання?

Первинну вторинну обмотку на двох або декількох трансформаторах потрібно з'єднати послідовно. На кінець ланцюга з'єднаних пристроїв необхідно подати напругу, в той же час до виходів або висновків підключити вольтметр, заміряли змінну напругу.

Є два варіанти даних на вольтметрі:

1. Розпливчасті значення;
2. Ніяких значень.

Якщо 1 варіант, то мережу з різнойменними висновками. Що буде відбуватися в мережі? Поступив напруга на первинну обмотку декількох трансформаторів буде зменшуватися на 50% в геометричній прогресії.

Якщо 2 варіант, то напруги, які виходять з обмоток, будуть рівні за значенням, але з різними знаками. Це помилка. Необхідно зробити зміни в порядку підключень первинної або вторинної обмотки. Орієнтир для потрібного результату - свідчення вольтметра, зазначені в першому пункті.

Електроди на саморобну точкове зварювання

На що потрібно звертати увагу для вибору електрода? Природно, на діаметр. Точніше, необхідно врахувати схожість діаметрів електрода й проведення. Для подібних елементів підійде мідний пруток. Але якщо пристрій невеликим показником по потужності, то підійде професійний паяльник.

Будь-електрод у процесі експлуатації обов'язково змінитися. Для коригування геометричних параметрів потрібно робити подточкой. Що призводить через деякий час до заміни.

Щоб не було втрати по потужності, необхідно скоротити довжину проводів до мінімуму.

Провід, що зв'язує електрод з самим апаратом, по діаметру досить великий. Полегшує процес пайки спеціальним наконечником, який попередньо пройшов процедуру лудіння. Електроди знімні, А це значить, що в точці з'єднання не повинно бути пайки.

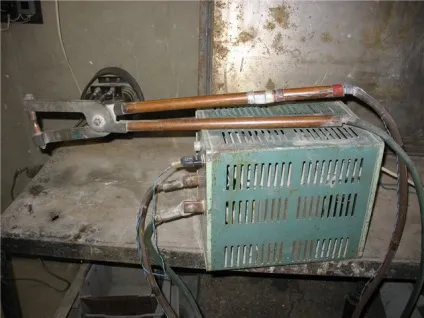

Як встановити електроди

Мідний пруток або жало паяльника на руках. Ці елементи необхідно приєднати до проводів за допомогою мідних наконечників. А ось вже наконечники кріплять пайкою.

Наконечники необхідно поєднувати з електродами надійним болтовим з'єднанням. З матеріалів вибирають мідь або сплави з міддю. Потрібен матеріал мінімального електричного опору.

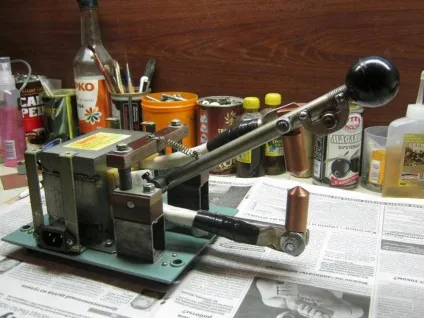

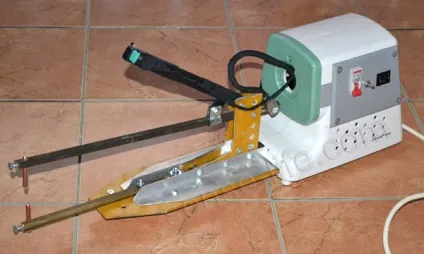

Управління для точкового зварювання

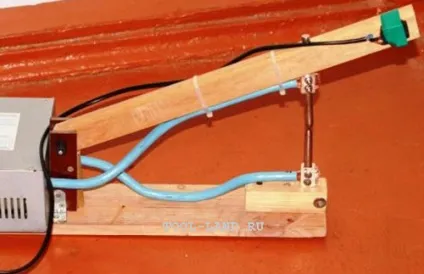

У цьому пункті немає нічого складного. Потрібен важіль і вимикач. Між електродами контролюються сила затиснення, за що відповідає важіль. Функція досить істотна, тому важільний механізм доповнюють гвинтовим елементом, що забезпечить значне стиснення і надійність.

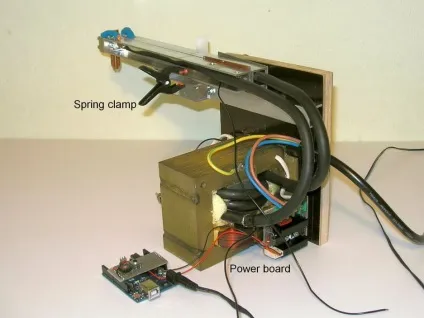

Для вимикача, який відповідає вже за подачу струму до зварювального електроду, з'єднання йде з первинної обмоткою. Якщо ж навпаки, то вийде зайве опір.

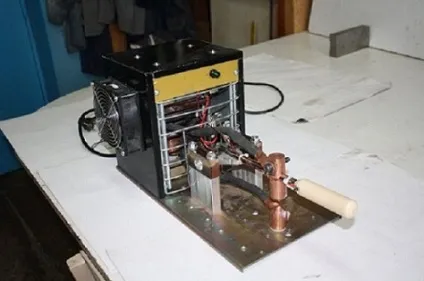

Процес роботи має на увазі нагрівання електродів. Ще нагрівається сам трансформатор з струмопровідними елементами пристрою. Запобігти сильне нагрівання можна за допомогою простої системи охолодження. Що це означає? Без звичайного вентилятора не обійтися. Для зручності в роботі електроди в робочому стані контролюють візуальним методом. Для цього є орієнтир за кольором. Іноді застосовують і спеціальне реле.

Простий пристрій для точкового зварювання на трансформаторній основі спорудити не так складно. Необхідно лише прочитати інструкцію і підготувати деталі до роботи.
