Плівкова тепла підлога під плитку покроковий монтаж
Кераміка не здатна акумулювати в собі тепло і відразу ж віддає його навколишньому середовищу, тому плиткові підлоги на дотик завжди холодні.
Якщо в літню спеку цю їх особливість ще можна розглядати як плюс, то в холодну пору року відчуття холодного статі створює певний дискомфорт. Виправити ситуацію і зробити кахельну поверхню не тільки практичною, але і комфортною, допоможе плівковий тепла підлога під плитку.
Особливості експлуатації плівкових теплих підлог
Теплі підлоги є відносно новим видом обігріву приміщень, з успіхом користуються як в житлових, так і в громадських будівлях. Головна їхня відмінність від класичного способу обігріву - розміщення нагрівальних елементів не на стінах приміщення, а безпосередньо під покриттям підлоги. Це дає можливість створити найбільш комфортну температуру в нижній частині кімнати при мінімумі витрат на енергоносій.
- У порівнянні з кабельними системами ІК підлогу володіє великим коефіцієнтом корисної дії (ККД).
- На відміну від водяних підлог в ІК системах не застосовується рідкий теплоносій, тому виключена можливість протікання.
- ІК системи при роботі майже не випромінюють електромагнітних хвиль і не сушать повітря.

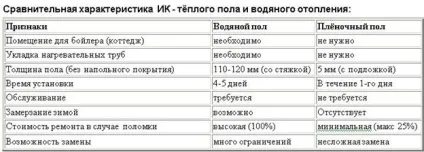

У таблиці показані порівняльні характеристики ІК-полів і водяних підлогових систем обігріву.
Передача тепла тут відбувається за допомогою інфрачервоного випромінювання, в результаті чого відбувається нагрівання підлогового покриття, а також знаходяться в кімнаті предметів.
Довжина ІК хвилі становить близько 10 - 20 мкм, що наближає її дію до сонячних променів: вільно проходячи крізь повітря, вона при попаданні на стіни, стелі, меблі і т.д. передає їм свою теплову енергію.
У свою чергу нагріті предмети починають передавати тепло повітрю в приміщенні, нагріваючи його. Це властивість в термодинаміки називається ефектом вторинної конвекції.
Однак, як і будь-яка система обігріву, ІК підлоги мають і свої мінуси.
Кахельна плитка і підлогові системи обігріву
Ламінат, лінолеум, ковролін, паркетна дошка - всі ці матеріали відмінно виглядають в будь-якому інтер'єрі завдяки своїм відмінним естетичним властивостям, але ось при виборі підлогового покриття для теплої підлоги слід керуватися дещо іншими критеріями.
Критерії вибору фінішного покриття
Перш за все, слід звернути увагу на коефіцієнт теплопровідності матеріалу. При класичному способі опалення житла, коли обігрів проводиться настінними радіаторами, підлоги є найхолоднішою частиною кімнати, тому більшість підлогових покриттів має знижену теплопровідність.
Щоб захистити наші ноги від холоду, під ламінат стелять теплоізоляційну підкладку, а внутрішню частину лінолеуму покривають ворсом і т.п. Але те, що добре при настінному обігріві, при підлоговому є великим мінусом. Покриття з теплоізоляційним ефектом перекривають вільну передачу тепла від нагрівальних елементів навколишньому повітрю.
Єдиним видом підлогового покриття, що не володіє термозахисними властивостями, є плитковий підлогу.
Пол, покритий кахлем, практично не затримує тепло, що значно підвищує ККД підлогових обігрівальних систем.
Плитка укладається зазвичай на бетонне чорнове основу за допомогою спеціального плиткового клею.
Це робить кераміку відмінним варіантом для пристрою декоративного настилу поверх теплих підлог. Однак це не відноситься до ІК полам.
Монтаж інфрачервоного теплої підлоги під плитку може супроводжуватися низкою проблем, як безпосередньо при проведенні робіт, так і в процесі його експлуатації.
Плитка і ІК підлоги - можливі підводні камені
Спробуємо розібратися в можливих проблемах з точки зору особливостей монтажу кахлю і ІК обігрівальних систем.
Укладання кахельної плитки проводиться зазвичай поверх шару бетонної стяжки. Поверхня чорнових підлог вирівнюється за допомогою цементного розчину.

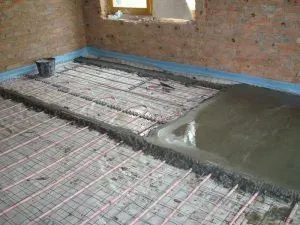

У випадках з монтажем водяних або кабельних теплих підлог заливка бетонної стяжки відбувається без проблем - такі обігрівальні конструкції якраз рекомендується встановлювати під бетонну заливку. В цьому випадку заливка виконує відразу три функції:
- Вирівнює. Робить поверхню підлог рівною в горизонтальній площині.
- Захисна. Оберігає нагрівальні елементи - пластикові труби і ізоляційну обплетення кабелів - від зовнішнього фізичного впливу.
- Теплопередающей. Бетонна заливка є відмінним провідником тепла, швидко і в повній мірі віддають його навколишньому повітрю.
Однак з ІК випромінювачами справа йде не так уже й просто: виробляти стяжку поверх плівкового статі під плитку не можна. По-перше, склади плиткових клеїв і сумішей для стяжки мають лужне середовище, тому при безпосередньому нанесенні розчину на плівку обігрівальних елементів вона з часом може стати непридатним для використання, а ув'язнені всередині неї електричні дроти замкнути.
По-друге, нанесена прямо на плівку бетонна стяжка не зможе утворити з нею міцної зчіпки через низьку адгезії гладкій поверхні. Внаслідок цього стяжка, яка не має міцного зв'язку з підставою підлог, може просто растрескаться і розсипатися під вагою меблів або переміщаються по кімнаті людей.
Для заливки стяжки призначаються теплі водяні і кабельні підлоги. Інфрачервоні системи слід монтувати під стяжку тільки у виняткових випадках, коли іншої альтернативи просто немає.
Способи монтажу ІК покриттів під кахель
В даний час розроблено як мінімум два основних способи укладання кахельної плитки поверх плівкового нагрівального покриття.
Один із способів укладання отримав назву «сухого» завдяки тому, що ІК обігрівальні елементи в цьому випадку не контактують з бетонною стяжкою. Другий метод - «мокрий». В цьому випадку бетонний розчин заливається поверх обігрівальної конструкції.
«Сухий» метод

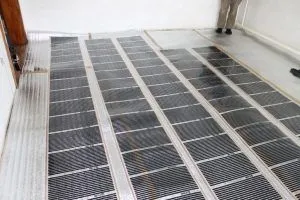

Сухий спосіб установки інфрачервоного теплої підлоги під плитку передбачає наступні етапи робіт.
Також не слід розташовувати нагрівальні елементи під низькими меблями - шафами, комодами, диванами. Відсутність циркуляції повітря над ІК-полами різко знизить їх ефективність, а меблі з-за постійного впливу інфрачервоних променів може розсохтися і растрескаться.

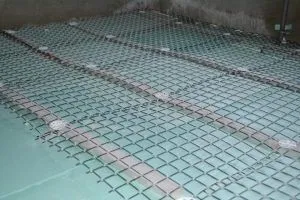

«Мокрий» метод
Наступний метод, званий «мокрим», більш простий і швидкий. Так, фінансові та часові витрати на його пристрій в середньому на 20 - 30% нижче, ніж при «сухий» технології, але в той же час монтаж інфрачервоного теплої підлоги під плитку менш безпечний через можливого контакту обігрівальних елементів з цементним розчином.
«Мокрий» монтаж складається з наступних етапів:
Як бачимо, за умови правильного проведення робіт, цілком можлива установка теплих ІК підлог під кахельну плитку.
