Планування системи опалення
Від того, наскільки грамотно буде вибрана і згодом змонтована система опалення, і буде залежати комфорт і затишок в домі.
Перш ніж приступити до промальовуванні схеми опалювальної системи і почати купувати матеріали, необхідно точно знати:
Яким видом палива буде обігріватися будинок, перспективи переходу на інше паливо
Які види котлів бувають, чим вони відрізняються і як вибрати відповідний опалювальний котел.
Складність монтажу системи - чи можливо змонтувати самостійно проектовану систему і що для цього буде потрібно
Види палива та підбір котла
На сьогоднішній день вважається найоптимальнішим і дешевим видом палива. Якщо є можливість підключення домоволодіння до газової магістралі, то можна придбати котел, що працює тільки на газі.
Настінний двоконтурний котел
Працює на опалення і гаряче водопостачання, пріоритетом є ГВП (гаряча вода), тобто якщо котел на даний момент гріє воду для опалювальної системи, то при відкритті крана, він автоматично перемикається на ГВС.
Для таких котлів не потрібно споруджувати окрему котельню, його можна повісити на стіну в кухні. Всі настінні котли оснащені автоматикою і системою захисту (датчик зворотної тяги, контроль тиску теплоносія в системі, температурний регулятор).
Якщо одночасно з радіаторної обв'язкою планується пристрій теплих підлог, де температура теплоносія не повинна перевищувати 55С, то при підключенні контуру теплої підлоги доцільно встановити насосну групу Meibes Thermix для настінних котлів. Дана насосна група буде контролювати температуру подачі теплоносія в контур теплих підлог.
Основні моменти, на які варто звернути увагу при виборі системи опалення, якщо встановлювати настінний котел.
- котел працює при підключенні газу і електрики, якщо з електрикою проблеми, тобто бувають часті відключення, то необхідно встановити безперебійний джерело живлення.
- для нормального забезпечення гарячою водою кількох санвузлів рекомендується встановлювати проточний водонагрівач (бойлер), який приєднується до котла.
Настінний одноконтурний котел
Працює тільки на опалення. Для ГВП можна встановити водогрейную колонку, або накопичувальний водонагрівач.
Необхідно підключення електрики.
При підключенні до котла електрики потрібна наявність окремої лінії з групою захисних автоматів. Необхідно суворо дотримуватися фазировку - фаза, нуль.

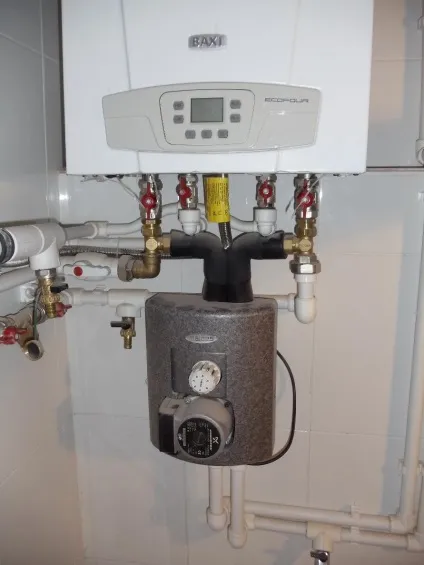

Настінний газовий котел. Котел з насосною групою. Котел, бойлер, додатковий
розширювальний мембранний бак.
Підлогові газові двоконтурні котли імпортного виробництва
Працюють на опалення і ГВП. Необхідне підключення електрики. Пріоритет ГВП над опаленням. Є можливість встановити і підключити бойлер.
Підлогові одноконтурні котли імпортного виробництва
Працюють тільки на опалення. Для ГВП встановлюється бойлер. Необхідне підключення електрики.

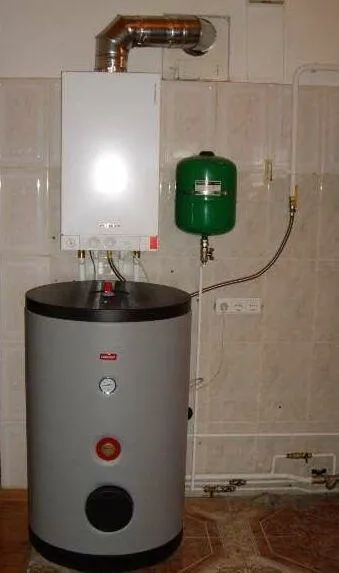

Газовий котел. Котел і бойлер.
Підлогові і настінні котли з надійною автоматикою випускають такі фірми, як Vaillant, Protherm, Ariston, Baxi, Dakon, DeDietrich, Viessmann, Buderus, Ferroli.
ККД таких котлів, як правило, не нижче 90%.
ККД конденсаційних котлів не нижче 97%.
Багато моделей котлів працюють на природному і зрідженому газі. Додатковим обладнанням може бути форсунка для рідкого палива.
Газові котли без автоматики
АОГВ, АГВ або АКГВ працюють без електрики, необхідно тільки підключення газу. Такі котли оснащені датчиком зворотної тяги, автоматикою безпеки (якщо гасне полум'я, то відсікається подача газу), і регулюванням нагріву. Циркуляція теплоносія відбувається природним чином.
Дані котли можуть бути одноконтурні та двоконтурні, тільки не варто від них чекати повноцінного ГВС.
рідке паливо
Найчастіше таке паливо використовується там, де немає можливості підключити природний газ.
Якщо в проекті все ж планується газ, то найкраще купувати рідкопаливний котел зі змінною форсункою. Таким чином, якщо підводити газ, то змінюється лише форсунка з жидкотопливной на газову, а вся система залишається в незмінному вигляді.
Для ГВП до таких котлів можна під'єднати бойлер.
В основному імпортні котли, що працюють на рідкому паливі, регулюються автоматикою, тому потрібне підключення електрики.
Рідкопаливні котли встановлюються в окремому приміщенні - котельня, цокольний поверх. Для роботи потрібно підведення рідкого палива.
Найкраще планувати таким чином, щоб ємність для палива розташовувалася недалеко від котла при кімнатній температурі, але обов'язково в окремому приміщенні. Якщо ємність буде розташована на вулиці, то буде потрібно постійний підігрів палива.
Для ємності використовуються спеціальні пластикові баки, до них приєднується подає арматура.
Тверде паливо - вугілля, торф, дрова
Для такого виду палива купується твердопаливний котел вітчизняного або імпортного виробництва. Циркуляція теплоносія відбувається природним чином.
На сьогоднішній день у продажу є імпортні піролізні котли з ККД 85%, в якості палива йдуть тільки дрова вологість не менше 20%.
Також можна придбати чавунний твердопаливний котел вітчизняного або імпортного виробництва.
Якщо потрібно примусовий розподіл теплоносія - на обратку встановлюється циркуляційний насос.

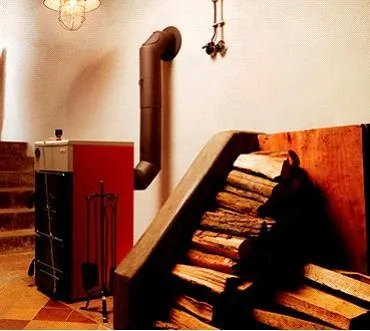

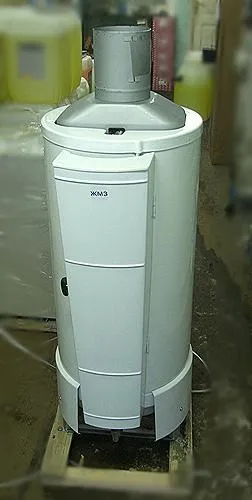

АОГВ. Твердопаливний котел. Рідкопаливний котел зі змінною
Електрика
Опалення електрикою вважається одним з найдорожчих. Єдиний плюс такого опалення - не потрібно пристрій димоходів.
При монтажі електрокотла обов'язково треба прокладати окрему лінію електропостачання зі своїми захисними автоматами.
У продажу є економічні імпортні та вітчизняні котли.

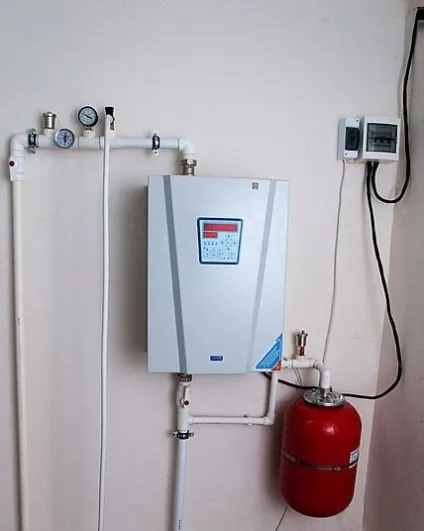

Установка електричного котла.
Важливі моменти при виборі котла
Розрахунок потужності котла
Потужність котла зазвичай визначається виходячи з квадратури. Наприклад, якщо загальна площа будинку 80 кв.м. то котел повинен бути потужністю не менше 11кВт; для настінного котла - площа 160 кв.м. котел потужністю 24кВт.
В цілому, при виборі котла, запас потужності повинен бути не менше 30%.
При обв'язці дорогих котлів, де теплообмінник виготовлений з труб (мідь, нержавіюча сталь) не великого діаметра, рекомендується застосовувати сучасні матеріали, які не заростають і стійкі до корозії. Це потрібно для того, щоб теплоносій був без домішок, чистим. Чим чистіше теплоносій, тим довше служить котел.
Якщо опалювальна система виконана сталевими трубами, то на вході до котла встановлюється фільтр грубої очистки, краще тканий.
Якщо планується монтаж системи опалення імпортними матеріалами з тонким перетином труб, то на обратку, близько котла, не оснащеного автоматикою (внутрішнім циркуляційним насосом), рекомендується встановити циркуляційний насос.
Основним показником економічності котлів є ККД - коефіцієнт корисної дії. Чим він вищий, тим ефективніше котел, і тим менше будуть витрачатися кошти на паливо.
Які бувають системи опалення
радіаторне
У кімнатах встановлюються радіатори - чавунні, алюмінієві, сталеві, і проводиться трубна обв'язка з металопластику, поліпропілену, сталевих труб, міді, зшитого поліетилену, нержавіючої сталі.
Якщо при обв'язці радіаторів застосовуються труби діаметром менше одного дюйма, то в опалювальній системі, для хорошої циркуляції теплоносія і ефективності всієї системи, встановлюється циркуляційний насос.
Котли з автоматикою оснащені такими насосами і циркуляція теплоносія відбувається примусово, тому тепло розподіляється рівномірно по всій площі будинку.
Труби можуть прокладатися в підпіллі, в стінах або уздовж стін.
У приватних будинках в основному не застосовуються біметалічні радіатори, тому що тиск в системі не велике і теплоносій не містить агресивних домішок (солі).
Алюмінієві. Чавунні. Сталеві.
Профільні радіатори. Радіаторне опалення.
повітряне опалення
Дана система монтується за допомогою подають і зворотних повітроводів, по яких подається тепле повітря, що нагрівається в теплообміннику теплогенератора до температури 45 - 60 С. Таким чином відбувається повітрообмін і приміщення нагрівається.
Система може бути з примусовою і природною циркуляцією.
Природна конвекція - нагріте повітря по воздуховодам потрапляє в кімнати і повертається назад. При природному воздухообмене головним недоліком є перекіс тиску, якщо через відкриті двері або вікна надходить додатковий обсяг повітря. В цьому випадку відбувається порушення температурного режиму, тобто приміщення не рівномірно прогрівається.
При примусової конвекції, яка здійснюється за рахунок вентилятора, повітрообмін відбувається рівномірно, швидкість потоку вище, і відповідно нагрівання краще. Швидкість потоку можна регулювати. Недолік примусової циркуляції - гучність.

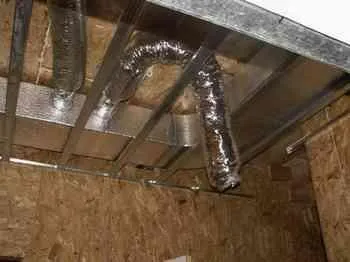

Газовий котел і отходящіеМонтаж повітропроводів і перекритійСхема повітряного опалення.
Теплі підлоги і стіни
Дана система монтується мідними, металопластиковими трубами і трубами із зшитого поліетилену.
Найчастіше, одночасно з радіаторні опаленням, монтують і теплі підлоги.
Якщо будинок двоповерховий і досить теплий, то на другому поверсі можна влаштувати тільки теплі підлоги.
Для обігріву стін труби прокладаються по стінах під штукатурку.
Теплі підлоги укладаються під бетонну стяжку або сухим способом без бетонування - система сухого теплоізлучающего статі GIACOMINI.
Для теплих підлог і стін потрібно примусова циркуляція теплоносія, температура якого не повинна перевищувати 55С.

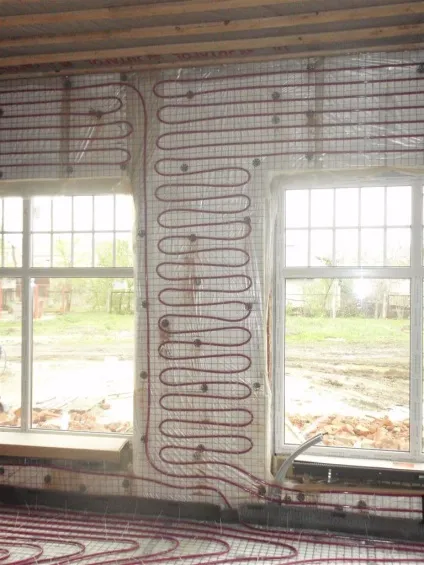

Будова системи «тепла підлога». Обігрів стін і підлоги.
конвекторне
Конвекторна система встановлюється в нішу статі і хороша тим, що її не видно, все елементи приховані в підпіллі і лише вздовж вікон і стін проходить декоративна решітка, під якою знаходиться конвектор. Тепло розподіляється (відбувається конвекція) примусовим і природним способом.
Для циркуляції теплоносія в конвекторах необхідний циркуляційний насос.
Так само є сталеві конвектори, які встановлюються на підлозі уздовж стін і вікон.
Опалення з застосуванням сталевих або мідних конвекторів добре застосовувати там, де великі вікна, зимові сади, вітражі.

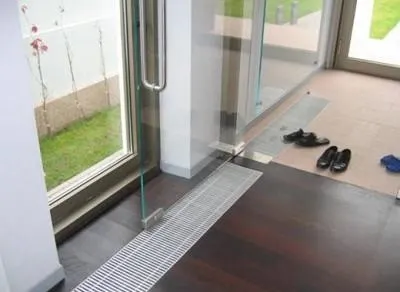

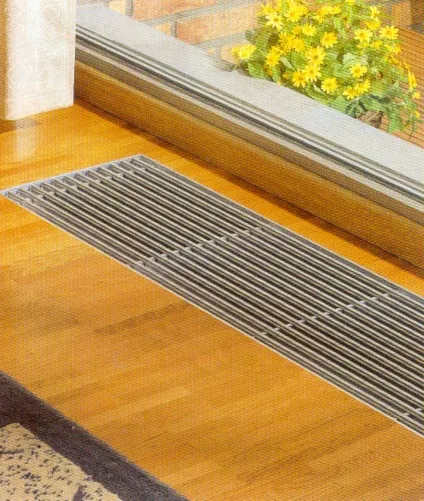

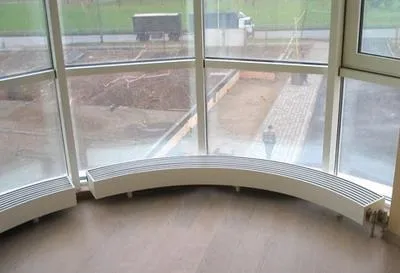

Конвектор з декоративними гратами. Сталеві конвектори.

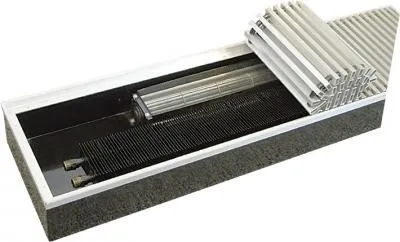

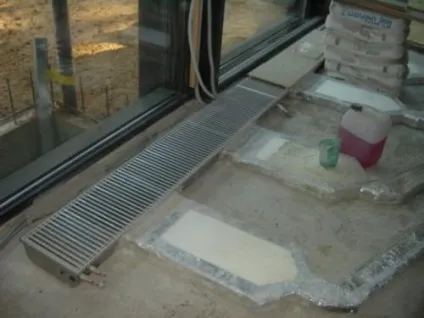

Монтаж конвекторів в нішу статі. Конвектор - будова.
Для монтажу даної системи застосовуються сталеві труби великих діаметрів 57 і 76мм, або профільні труби. Теплоносій - вода.
Переваги - для даної системи можна встановити звичайний опалювальний котел без автоматики (працює від електрики), де циркуляція теплоносія буде відбуватися природним чином.
Дана система добре підходить для твердопаливних котлів.
Недоліки - при монтажі потрібні висококваліфіковані зварні роботи; сама система виглядає дуже громіздко, труби проходять уздовж стін і по всьому будинку; теплоносій сильно забруднюється через іржу, в зв'язку з цим не рекомендується на дану систему встановлювати імпортні котли (настінні, підлогові), або на обратку встановлюється тканий грязьовий фільтр, який доведеться дуже часто змінювати.
При виборі системи опалення необхідно керуватися тим, що система монтується не на рік чи два, тому до вибору котла і комплектуючих необхідно підходити дуже відповідально. Від цього залежить енергоефективність і довговічність всієї системи, і, відповідно, комфортні умови для проживання.
