Труби для опалення приватного будинку які вибрати, як провести

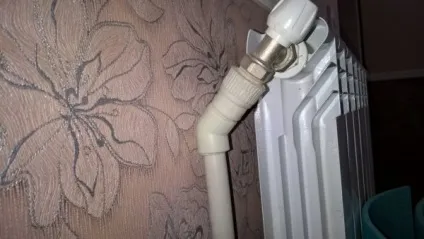

На фото - поліпропіленова підводка до радіатора в моєму домі.

При його виборі варто розділити різні види опалювальних систем:

Живиться від теплотраси через власний елеватор. З точки зору параметрів теплоносія це типова система ЦО з усіма витікаючими наслідками, вимикаючи ймовірність гідроударів і стрибків тиску при випробуваннях траси на щільність. Нормою температури тут вважається діапазон 50 - 95 градусів, робочий тиск лежить в межах 3 - 7 кгс / см2;
Автономну високотемпературну систему конвекційного типу (з радіаторами, конвекторами або регістрами) з примусовою циркуляцією. Її типові параметри - 70/50 С (подача / обратка) і тиск до 2,5 атмосфер;
Гравітаційну (соматичних) систему, що працює від твердопаливного котла або печі з теплообмінником. Надлишкового тиску в такому контурі зазвичай немає взагалі, проте при закипанні теплоносія температура на початку розливу може помітно перевищити 100 градусів;

Гравітаційна система. Циркуляція забезпечується різницею в щільності гарячої та холодної води.

Нарешті, трубне опалення без радіаторів в приватному будинку (водяна тепла підлога) працює при тиску до 2,5 атмосфер і температурі не вище 45 градусів.

У тих же межах лежить температура теплоносія при конвекційному опаленні тепловим насосом.
Ефективність насоса падає при збільшенні дельти температур між водою в контурі і низькопотенційну джерелом тепла (повітрям, водою або грунтом).

Котельня з тепловим насосом «повітря - вода». Робоча температура теплоносія не перевищує 50 С.

Отже, що краще з труб для опалення приватного будинку в кожному з описаних випадків?

Центральне опалення

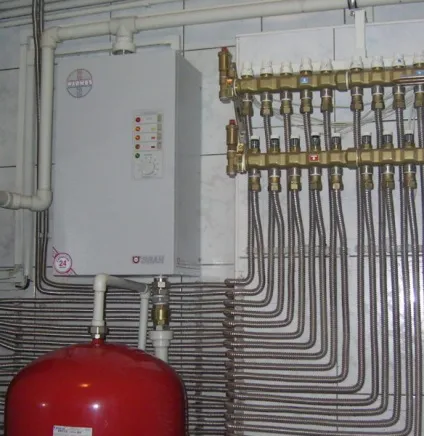

Наш вибір - гофрована труба з нержавіючої сталі. Аргументи? Як кажуть в Одесі, їх є у мене.

Ось типові технічні характеристики гофрованої нержавіючої сталі.

Як легко помітити, розливу і підводці не будуть страшні ні гідроудари, ні перегрів в разі помилок в розрахунку сопла елеваторного вузла: в трасі в пік морозів не буває більше 150 градусів.

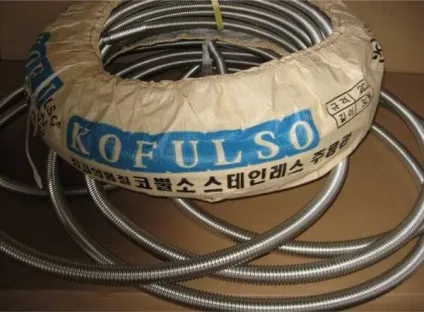

Труба Kofulso південнокорейського виробництва.

Треба визнати, що нержавіюча сталь помітно дорожче звичайної сталевої труби: при розмірі ДУ 20 ціна погонного метра починається від 300 рублів, а чорної сталевий ВГП труби - всього від 100.

Зате за свої гроші власник отримує:

Необмежений термін служби. Виробники при дотриманні рекомендованих параметрів експлуатації не обмежують життєвий цикл труб взагалі. Замінити доведеться лише силіконові ущільнювачі в фітингах, і то лише через три десятиліття;
Гранично простий монтаж з'єднань. Для з'єднання труби з фитингом потрібні два розвідних ключа і тридцять секунд часу. Допустити при монтажі якісь помилки просто неможливо: збирати розведення може навіть дилетант;
Після складання фітинги не дають течі і не вимагають обслуговування. Їх можна укладати в стяжку або штроби;
Гнучкість труб робить непотрібною точну підгонку розмірів і установку фітингів на поворотах;

Труба гнеться практично під прямим кутом.

Нарешті, варто згадати відсутність відкладень: полірована поверхня нержавіючої сталі не заростає іржею і вапном. Для порівняння - прочистити чорну сталеву трубу після кількох десятків років роботи на опаленні іноді просто неможливо.

Автономний контур з радіаторами

При наявності власного котла з циркуляційним насосом кращий вибір труб для опалення приватного будинку - поліпропілен з армуванням алюмінієвою фольгою.

Поліпропіленові труби на виході електрокотла.

І в цьому випадку я постараюся аргументувати свою точку зору:

З'єднання і тут не обслуговуються. Вони не поступаються міцністю цільної трубі і можуть укладатися в стяжку або штроби;
Термін служби труб в типовому для автономних контурів температурному діапазоні оцінюється в 50 і більше років;
Устаткування для розтрубної пайки не розорить ваш бюджет: воно обійдеться в 2 - 3 тисячі рублів;

Паяльник Elitech СПТ 1000. Роздрібна ціна - 2700 рублів.

Навчитися користуватися паяльником можна протягом півгодини;
Нарешті, вартість самих труб при зовнішньому діаметрі 20 мм починається від 50 - 60 рублів за погонний метр.

Чому я рекомендую саме армовані алюмінієм труби? Інструкція пов'язана з тим, що поліпропілен володіє високим коефіцієнтом подовження при нагріванні. При підвищенні температури теплоносія на 50 градусів метрова труба витягнеться на 6,5 мм. Армування фіброю знижує подовження до 3 мм / м, а алюмінієм - до цілком прийнятних 1,5 мм / м.

Армовані труби мають більшу міцність на розрив (робочий тиск становить 25 атмосфер проти 20 у труб без армування).

Пристрій армованої труби.

Тепла підлога

Які використовувати труби для водяної теплої підлоги?

Металопластик на прес-фітингах або зшитий поліетилен (модифікований полімер з поперечними зв'язками між молекулами). Однозначний вибір між ними зробити досить важко. В одній зі статей на суміжну тему я вже порівнював ці матеріали.

Наведу основні тези:

Вартість погонного метра при однаковому діаметрі труби різниться на копійки;
Обидва матеріали вимагають для монтажу досить дорогого інструменту - експандера для PEX і кліщів для металопластику;
Обидва типи труб прекрасно гнуться при досить великому радіусі вигину;
Металопластик кілька міцніше на розрив, зате зшитий поліетилен не боїться перелому сердечника при вигині.

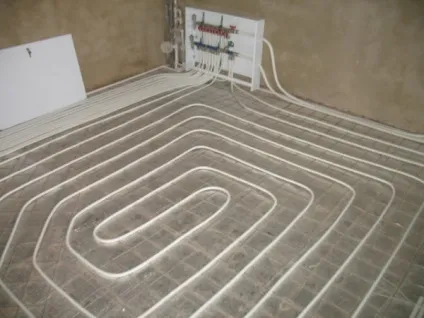

Металопластикові труби підготовлена до заливки стяжки.

Система з природною циркуляцією

При закипанні контуру температура перегрітої пари цілком може перевищити критичні для силіконових ущільнювачів гофрованої нержавіючої сталі 150 градусів. У сухому залишку - три види труб:

Чорна сталева труба на зварних з'єднаннях або різьбах;

Розлив гравітаційної системи опалення з можливістю використання циркуляційного насоса. Матеріал - сталь.

Варити оцинковані труби не можна. При зварюванні антикорозійне покриття в області шва повністю вигорає.

Конкретне рішення вибирається залежно від бюджету проекту і тих матеріалів, які продаються в вашому місті.

Як виконується розрахунок діаметра труб для опалення приватного будинку?

Спочатку - кілька зауважень, далеких від теорії і заснованих виключно на моєму власному досвіді:

У контурі з примусовою циркуляцією або в системі, підключеної до ЦО, радіатор можна підключати трубою ДУ 15;

Штатні різьблення для нижнього підключення радіатора мають розмір 1/2 дюйма.

Мінімальний діаметр розливу в такій системі при загальній кількості радіаторів до десяти - ДУ 20, понад десяти - ДУ 25;
У гравітаційної системи опалення ці розміри збільшуються до ДУ 25 та ДУ 32 відповідно;
У теплу підлогу можна укладати трубу з внутрішнім діаметром 12 мм. При цьому довжина окремого контуру не повинна перевищувати 100 - 120 метрів. Якщо розміри приміщення вимагають більшої довжини - від колектора розлучається кілька незалежних контурів.

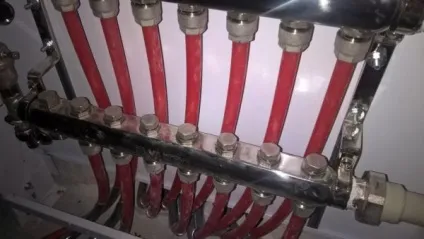

Для опалення великого залу від колектора розведено кілька окремих контурів.

Я привів значення ДУ (умовного проходу) і внутрішнього діаметра. Для пластикових і металопластикових труб виробником вказується зовнішній діаметр.
Як правило, при тому ж внутрішньому перетині він на крок більше рекомендованого мною ДУ (поліпропіленова труба діаметром 25 мм має таке ж внутрішній перетин, як сталева труба ДУ 20, 32 мм відповідають ДУ 25 і так далі).

На відміну від сталевих труб, поліпропіленові маркуються зовнішнім діаметром.

Як провести своїми руками грамотний розрахунок?

Щоб не перевантажувати Новомосковсктеля цифрами, я приведу таблицю відповідності внутрішнього діаметра труби і теплового навантаження на неї для наступних умов:

Дельта температур між подачею і обратку дорівнює 20 градусам;
Швидкість руху теплоносія становить 0,6 м / с (така швидкість виключає завоздушіваніе ділянок контуру і в той же час не породжує гідравлічних шумів).

Внутрішній діаметр, мм

Теплове навантаження, КВт

Як розрахувати теплове навантаження?

Для всього розливу вона дорівнює ефективної теплової потужності котла;
Для окремих ділянок розливу і підводок до радіатором її можна розрахувати, помноживши кількість секцій радіатора на паспортну потужність однієї секції.

Виробники зазвичай призводять значення потужності для дельти температур між теплоносієм і повітрям в 70 градусів (наприклад, 90/20 С). При температурі води 60 С і 25 С в кімнаті дельта буде дорівнює 60 - 25 = 35С, що зменшить фактичну потужність рівно вдвічі.

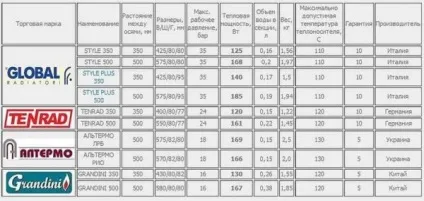

Значення номінального теплового потоку на секцію для деяких опалювальних приладів.

Давайте як приклад розрахуємо мінімальний діаметр підводки до десятисекційних алюмінієвого радіатора при потужності однієї секції 195 ват.

Реальна потужність секції при характерною для автономного контуру температурі теплоносія буде приблизно вдвічі менше паспортної. Для простоти обчислень візьмемо її рівною 100 ватам;
Десять секцій забезпечать теплову потужність в 1 КВт;
Очевидно, така теплове навантаження з величезним запасом перекривається мінімальним діаметром з нашої таблиці - 12 мм (відповідає металопластикової трубі з зовнішнім діаметром 16 мм).

тонкощі монтажу

Як прокласти розводку опалення? Повний опис технології монтажу, що застосовується в кожному конкретному випадку - тема для окремої (і немаленькою) статті, тому я згадаю лише ключові моменти.

нержавійка

Труба ріжеться по западині гофрування труборізом або звичайною болгаркою, потім вставляється в фітінг з ослабленою накидною гайкою і затягується з помірним зусиллям;

Різка труби і установка фитинга.

Нержавійку можна гнути з радіусом, рівним її діаметру;
Кріплення на горизонтальних ділянках повинен розташовуватися з кроком 50 см для діаметра 15 мм, 60 см для діаметра 20 мм і 70 см для діаметра 25 мм. На вертикальних ділянках кліпси монтуються з кроком до метра.

поліпропілен

Всі повороти труби виконуються фітингами. Монтаж з вигином або внатяжку виключений;
Армована фольга обов'язково зачищається з області зварювання шейвера (зачисткою);

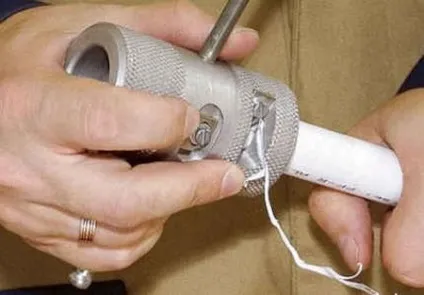

Видалення армуючого шару шейвера.

Довгі прямі ділянки комплектуються компенсаторами (вигинами труби) і кріпляться рухомо. Таким чином можна уникнути провисання труб при нагріванні. При укладанні в штробу або стяжку біля кожного кінця труби залишається зазор в декілька міліметрів.

зшитий поліетилен

В стяжку укладається тільки цілісний відрізок труби. Всі з'єднання монтуються на колекторі.

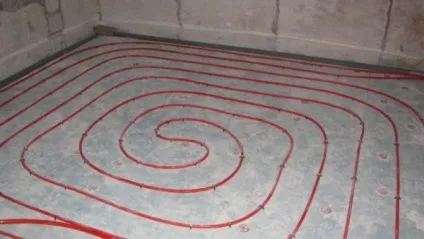

Для укладання в стяжку підготовлений цілісний відрізок труби.

металопластик

Перед монтажем фитинга труба в обов'язковому порядку калибруется. Крім того, з неї знімається внутрішня фаска. При укладанні в стяжку крок між трубами складає від 100 до 200 мм.

Чорна сталь, оцинковка

Різьблення підмотувати сантехнічним льоном, просоченою фарбою, лаком або силіконовим герметиком. Просочення запобіжить вигоряння льону при нагріванні і гниття при контакті з водою.

Різьба підмотавши льоном з фарбою.
