План покрівлі двосхилим даху

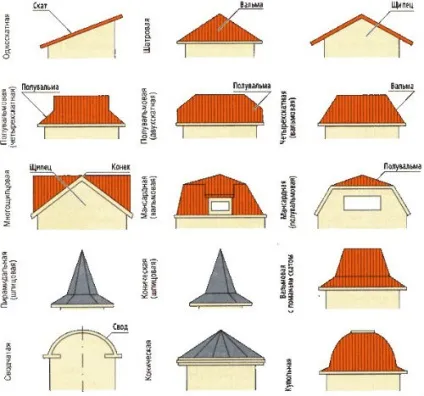

Скатна покрівля іменується даними назвою завдяки своїм складовим, скатам. Скат- це похила площина даху, ухил якої більше 10%. Відповідно до кількості скатів, покрівлі скатних дахів мають такі види:

• односхилі конструкції. Даний варіант є дах, яка має один ухил від однієї стіни, до протилежно розташованої. В основному, дана конструкція застосовується для найпростіших будівель, таких як гараж або сарай, і для будівель, які розташовуються на вулицях міста.
• подвійні конструкції. Самий універсальний варіант для всіх типів будівель.
• чотирьохскатні конструкції. Слід надавати перевагу для дачного і сільського будівництва.
• мансардний дах. Її називають ламаним дахом, яка облаштовується над житловим приміщенням і виконує певні функції.
• шатрова конструкція. Відрізняється тим, що вершини всіх скатів з'єднуються в єдиній точці. Такий дах призначається для багатокутних або квадратних будівель.
• Шпилеобразное конструкція. До складу такого даху входять кілька крутих схилів в формі трикутника, які з'єднуються на вершині.

До переваг скатної покрівлі можна віднести:

1. Можливість здійснювати обслуговування конструкції за допомогою горищного приміщення.
2. Простий процес монтажу.
3. Можливість використання найрізноманітніших матеріалів.
4. На скатної покрівлі не затримується вода.
5. Дає можливість облаштування додаткового поверху.

Недоліками даного виду дахів є:

1. Необхідність обладнання кроквяної системи, що вимагає чималих витрат.
2. Скатна покрівля - це частина фасаду і вимагає використання якісних і дорогих матеріалів.
3. Складний процес ремонту.

План покрівлі скатної даху має велику кількість ліній- проекцій розжолобків і ковзанів, що обумовлюється великим ухилом ската і скатні покрівлі можуть мати дуже складну форму.

Щоб побудувати план видів спереду або збоку, необхідно враховувати ухили скатів. Ще в момент проектування даху задаються всі параметри, що стосуються ухилу, який визначається виходячи з призначення будівлі, його типу, і обраного матеріалу.

Існує три основних правила креслення плану скатної покрівлі:

1. При перетині двох скатів, повинен утворитися коник. На плані проекція коника ділить на рівнозначні частини кут прямокутника.
2. Лінія коника буде паралельною лініях звисів, якщо вони паралельні між собою. Проекція лінії коника повинна знаходитися по середині.
3. Якщо обидві лінії перетину зійдуться в точці, то через дану точку повинна пройти і третя.

Зручніше виконувати роботи з побудови плану, використовуючи програми для креслення, які передбачають наступний порядок виконання дій:

• наявний план обводимо полілінією;
• копіюємо його разом з контурами основних стін;
• позначаємо лінією проекцію, яка позначає верхній коник будинку;
• креслимо залишилися ендови і ковзани, враховуючи вищенаведені правила;
• розміщуємо на плані димові та вентиляційні канали;
• наносимо мансардні вікна;
• робить позначки напрямки відсотків, ухилів скатів;
• вказуємо на плані необхідні розміри, згідно контурам і осях.

Щоб розрахунок покрівлі двосхилим даху був правильно здійснений, рекомендується враховувати:

• для спорудження даху для будинку, який в розмірі приблизно 6 на 10 м, застосовують дошки розміром 25 на 5 см;
• для зведення даху для лазні, яка невелика розміром, приблизно 3 на 4 м, використовується дошка, перетин якої 15 на 5 см.

Збір конструкції необхідно здійснювати безпосередньо на площі даху. Будівництво найпростішої двосхилим даху-проста процедура, яка виконується так:

1. до мауерлату кріпиться збірна лага;
2. встановлюються крокви;
3. установка покрівельних крокв;
4. приступаємо до виконання пропилу на кожній з вершин стропильних ніг. В даний пропив улагоджується збірний коник;
5. облаштування обрешітки.

Розрахунок покрівлі двосхилим даху - приклад і вартість

Що стосується вартості матеріалів покриття для двосхилим покрівлі, розглянемо приклад на будинку, площа якого 131,9 метрів квадратних. Для розрахунку потрібно знати довжину і ширину матеріалу, розглянемо на прикладі однохвильова листа металочерепиці, корисна ширина якого 1,1 м.

Ділимо довжину коника, яка становить 9,5 м на ширину аркуша. В результаті отримуємо 8,63 листа, що при округленні дає нам 9 цільних листів.

Визначаємо кількість аркушів згідно довжині скатів, яка становить 6 м. Ділимо довжину схилів на довжину листа, яка становить 0,35 м. Получаем- 17,14 листів, округлів- 17. Розраховуємо довжину в листах так: 0,35 х 17 + 0 , 14 = 6,09. З-за того, що дах двосхилий, кількість аркушів множимо на 2 і обчислюємо вартість.

Ціна на метр квадратний металочерепиці близько 195 рублів. Нам необхідно 18 листів, які відрізняються своєю довжиною:

• верхній ряд-довжина 3,62 м - ціна 819 р;
• середній ряд-довжина 2,22 м - ціна 503,2 р;
• нижній ряд - довжина 0,47 м-ціна 108,3 р.

Результат: вартість покрівельного покриття для даху розміром 131,9 метрів квадратних становить 25712,1 рубль.

Розрахунок покрівлі чотирьохскатним даху

Певною популярністю користується покрівля четирехскатной даху, яка перед початком проектних робіт вимагає розрахунку майбутньої конструкції і складання креслення. Ухил скатів даних видів дахів починається від 5 градусів, і досягає 60 градусів.

Розрахунок покрівлі чотирьохскатним даху починається з розрахунку кроквяної системи. Їх перетин визначається передбачуваними навантаженнями і ступенем ухилу даху.

Ще в момент проектування потрібно визначити, який вид крокв буде використовуватися: висячий або наслонних. Враховуються всі додаткові елементи, такі як: розкоси або затягування.

Конструкція для кроквяної системи четирехскатной даху включає в себе крокви, опорні бруси, розкоси і елементи, які відповідають за міцність і жорсткість майбутньої конструкції. Процес монтажу починається знизу вгору.

Спочатку монтуються балки опорні, на них встановлюються крокви, що формує нижній каркас. У кожен кут нижнього каркаса встановлюються кроквяні ноги. По центру монтується балка. Після виставлення напрямних крокв, вибудовується основний каркас.

До прогону коньковом і балках опорним кріпляться похилі крокви. Після завершення збору каркаса, приступають до спорудження покрівельного пирога.
