План буссольной зйомки

Завдання 2. Скласти план буссольной зйомки за результатами вимірювання магнітних азимутів і відстаней між точками.

Для успішного виконання цієї роботи треба знати: що таке магнітний меридіан, магнітне схилення і вміти користуватися буссолью.

Буссольной називається один з видів інструментальної геодезичної зйомки, при якій проводиться вимірювання магнітних азимутів або румбів.

Магнітний азимут (Ам) - це кут, відрахований за годинниковою стрілкою між північним напрямком магнітного меридіана, що проходить через дану точку і ориентируемой лінією. Приймає значення від 0 ° до 360 °. Румб (R) - це гострий кут (від 0 ° до 90 °) між найближчим напрямком меридіана (північним або південним) і ориентируемой лінією. Тому румби мають назви: СВ, ЮВ, ЮЗ, СЗ, т. К. В усіх чвертях їх числові значення можуть бути однаковими (СВ: 41 ​​° 15 '; С: 45 ° 15' і т. Д.).

При виконанні буссольной зйомки магнітні азимути і румби вимірюються буссоли в умовах закритої та напівзакритої місцевості - наприклад в лісі.

Застосовуються наступні способи зйомки: обходу ділянки місцевості - для визначення його зовнішніх кордонів; зарубок - для визначення положення недоступних точок; полярний - для зйомки ситуації.

Головною перевагою цього виду зйомки є його застосування при відсутності прямої видимості і, відповідно, неможливість точної прив'язки до пунктів державної геодезичної мережі, т. К. Орієнтування проводиться по магнітному меридіану.

Основним недоліком є ​​відносно мала точність вимірювання азимутів і румбів - до 7 - 10 '. Крім того, на поведінку магнітної стрілки впливають магнітні аномалії, залізні предмети, магнітні бурі і електромагнітні поля від ліній електропередач.

При зйомці використовуються буссоль і мірний прилад - землемірний стрічка або рулетка.

Основною деталлю буссоли (рис.1.) Є магнітна стрілка або магнітний диск, які насаджені на вістрі в корпусі з немагнітного сплаву. На магнітному диску нанесені поділки через 1 ° і підписані через 10 ° від нуля до 360 ° з південного індексу диска проти годинникової стрілки. Крім того, бусоль забезпечена очним і візирним діоптріями для точного візування і зняття відліку.

Рис.1. Буссоль БШ-1.

Для вимірювання азимутів буссоль встановлюють (центрують) над будь-якої точкою так, щоб центр обертання магнітного диска збігався з точкою Землі, і його площину була горизонтальна. Після цього звільняють аретир і візують на наступну точку так, щоб волосок диоптра збігався з вішкою, встановленої в цій точці, і беруть відлік по лімбу буссоли.

Цей відлік і буде магнітним азимутом лінії 1-2 (див. Рис.2).

Рис.2. Вимірювання азимута за допомогою бусолі.

Розглянемо способи зйомок буссолью.

1. Спосіб обходу. - Основний спосіб при зйомці меж ділянки. Суть його полягає в наступному. На місцевості кілочками закріплюються всі поворотні точки меж обраної для зйомки території з таким розрахунком, щоб була видимість на попередню і наступну точки. Потім в початковій точці (1) встановлюється буссоль, а в наступній (2) - вішка. Береться азимут на цю точку і вимірюється відстань між точками (див. Рис. 2). Результати вимірювань записуються в журнал. Потім буссоль переносять в т.2, беруть азимут на т.3, вимірюють відстань і т. Д. Поки полігон НЕ замкнеться. Для контролю точності вимірювань необхідно брати прямі і зворотні азимути. Вони повинні відрізнятися між собою на 180 °.

2. Спосіб зарубок застосовується, в основному, для визначення положення окремих точок на відкритій місцевості. З усіх видів зарубок розглянемо два - пряму одноразову і зворотний зарубки.

Суть Прямий зарубки полягає в тому, що положення шуканої недоступною або важкодоступній точки визначається з двох станцій. Для цього на місцевості вибирають і закріплюють дві точки, з яких добре видно шукані предмети (наприклад, опори ЛЕП). Відстань між цими двома точками ретельно вимірюють і приймають за Базис (див. Рис.3).

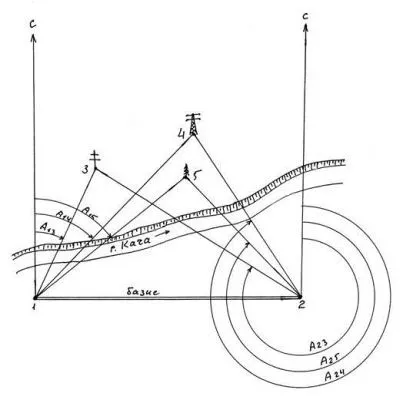

Рис.3. Зйомка способом прямої зарубки.

Буссоль встановлюють в т.1, беруть азимути на шукані точки (3,4,5) і записують дані в журнал вимірювань. Потім буссоль переноситься в т.2 базису і знову беруться відліки на т. Т.3,4,5 (див. Рис.3). Оптимальні кути засічки між базисом і напрямком на потрібну точку знаходяться в межах 60 ° - 90 ° і не повинні бути <40° и>140 °.

Для підвищення точності застосовується пряма Багаторазова зарубка, коли закріплюються додаткові базиси і з їх точок беруться зарубки на дані предмети.

Зворотній зарубка - визначення положення точки стояння бусолі (т. Р) за декількома пунктами візування (див. Рис.4).

Рис.4. Схема зворотного зарубки.

Застосовується в основному для орієнтування на місцевості. Для цього в точці стояння (Р) бусоль приводиться в робочий стан, і послідовно беруться азимути на що абсолютно очевидно орієнтири (незгірш від трьох), які нанесені на план або топокарт. Потім від цих пунктів прочерчиваются на карті напрямків, які відповідають Зворотним азимутах. Перетин цих ліній дасть нам положення на карті точки стояння.

3. Полярний спосіб застосовується для зйомки контурів ділянки і ситуації на відкритій місцевості.

Для зйомки потрібні буссоль і рулетка. Буссоль встановлюється всередині контуру, в характерних точках ставляться віхи (див. Рис.5).

Мал. 5. Зйомка полярним способом.

Беруться азимути на віхи і вимірюються відстані від точки стояння до віх. Дані заносяться в журнал вимірювань.

Побудова плану буссольной зйомки.

Виконується за допомогою транспортира, вимірювача і поперечного масштабу.

Спочатку на аркуші креслярської паперу посередині проводиться лінія меридіана. Потім довільно наколюється початкова точка (1) з таким розрахунком, щоб в даному масштабі план помістився на аркуші паперу (див. Рис.6). Транспортир прикладають до т.1 так, щоб підстава транспортира було паралельно лінії меридіана і прокреслюють азимут напрямку 1-2. На цій лінії в масштабі плану за допомогою вимірника і масштабної лінійки відкладається відстань 1-2 і наколюється т.2. Далі транспортир прикладається до т.2 таким же чином, як до т.1, відкладається азимут 2-3 і т. Д. Поки хід не замкнеться.

Мал. 6. Побудова плану за результатами обходу. Абсолютна нев'язка.

Якщо транспортир НЕ кругової, а односторонній, то коли значення азимутів більше 180 °, інструмент прикладається нульовим значенням на південь і при відкладенні азимута з його значення віднімається 180 °.

В результаті накопичення похибок, в основному побудови плану, при замиканні ходу утворюється Невязка. т. е. розбіжність положення на плані кінцевої точки (т.1 ') з початковою (т.1). Це Абсолютна нев'язка. За інших рівних умов її величина прямо пропорційно залежить від периметра полігону. Абсолютна нев'язка не є показником якості зйомки і побудов. За показник якості береться Відносна нев'язка. т. е. величина похибки на 1 м ходу. Ця невязка розраховується наступним чином. Графічно вимірюється величина абсолютної нев'язки в масштабі плану (F Абс), яка ділиться на периметр полігону (Р).

Для буссольной зйомки ця величина не повинна перевищувати, т. Е. На 200 м ходу допустима похибка не більше 1 м.

Якщо нев'язка допустима, то вона розподіляється способом паралельних ліній (див. Наприклад табл ...).
