Плакати і знаки електробезпеки

Застосування знаків і плакатів безпеки в електроустановках пов'язано з необхідністю забезпечення заборони операцій з апаратами комутації (їх включення або відключення) для того, щоб в процесі роботи електрообладнання на нього помилково ніхто не подав напруги.

Плакати і знаки попереджають про небезпеку, пов'язану з наближенням до обладнання, яке знаходиться під напругою. Плакати безпеки також можуть вказувати робоче місце.

За своїм призначенням плакати і знаки безпеки діляться на:

• - забороняють;
• - попереджуючі;
• - розпорядчі;
• - вказують.

За характером застосування плакати і знаки електробезпеки виконуються переносними та стаціонарними (постійними).

заборонні плакати

Заборонні плакати використовуються для заборони дій з комутаційними апаратами (включення / виключення), щоб під час роботи на електрообладнанні на нього помилково не було подано напругу.

«РОБОТА ПІД НАПРУГОЮ повторно не включати! »- цей знак забороняє повторне ручне включення вимикачів ПЛ без узгодження з керівником робіт після того, як вони були автоматично відключені. Такі плакати вивішуються на ключі керування вимикачів ПЛ, коли виконуються ремонтні роботи під напругою.

Розміри плаката - 100х500 мм, ширина червоної облямівки - 5 мм. Напис виконаний літерами червоного кольору на білому тлі.

" НЕ ВМИКАТИ! працюють люди »- плакат переносний, що забороняє подачу на лінію напруги. Повинен вивішуватися на ключі, кнопки і приводу управління комутаційних апаратів, при включенні яких напруга може бути подано на лінію. Застосовується для електроустановок як до 1000 В, так і вище.

Плакат виконується розмірами 200х100 або 100х50 мм, ширина червоної облямівки становить відповідно 10 і 5 мм. Напис виконується літерами червоного кольору на білому тлі.

" НЕ ВМИКАТИ! робота на лінії »- плакат переносний, що забороняє подачу на лінію напруги. Вивішується на ключах і приводах керування комутаційних апаратів, включення яких може подати на лінію напруга.

Розміри плаката - 200х100 або 100х50 мм. Напис виконується білими буквами на червоному тлі.

«НЕ ВІДКРИВАТИ працюють люди» - забороняє плакат, який необхідно вивішувати на засувках і вентилях перекривають подачу повітря до пневматичних комутаційних апаратів (вимикачі, роз'єднувачі), помилкове відкриття яких може привести до включення апарату на якому працюють люди.

Також плакат «НЕ ВІДКРИВАТИ працюють люди» вивішується на газових балонах або трубопроводах (водневих, кисневих і т.п.) відкриття яких може привести до травм працюючих людей.

Даний забороняє плакат відноситься до переносних. Розміри плаката 200х100, ширина червоної облямівки 5 мм.

попереджувальні плакати

Попереджувальні плакати попереджають про наближення на небезпечну відстань до знаходяться під напругою струмоведучих частин.

«Стій! напруга »- попереджає про небезпеку наближення до струмоведучих частин електроустановок, що знаходяться під напругою. Плакат застосовується в електроустановках з напругою до 1000 В і вище (відноситься до переносних).

Розміри плаката - 300х150 мм. Стріла червона виконана по ГОСТ 12.4.026. Ширина червоної облямівки - 15 мм. Напис виконаний літерами чорного кольору на білому тлі.

«Не вилазь! вб'є »- цей плакат попереджає про можливе наближення до струмоведучих частин, що знаходяться під напругою, при підйомі по конструкції.

Розміри знака - 300х150 мм. Стріла червоного кольору. Ширина червоної облямівки - 15 мм. Напис виконаний літерами чорного кольору на білому тлі.

«ВИПРОБУВАННЯ небезпечно для життя» - плакат попереджає про небезпеку ураження дією електричного струму при проведенні високовольтних випробувань. Такі знаки вивішуються на огорожах робочих місць під час проведення високовольтних випробувань.

Розміри знака - 300х150 мм. Стріла червоного кольору. Ширина червоної облямівки - 21 мм. Напис виконаний літерами чорного кольору на білому тлі.

«НЕБЕЗПЕЧНА ЕЛЕКТРІЕСКОЕ ПОЛЕ без засобів захисту прохід заборонено» - плакат, який попереджає про можливість небезпечного впливу електричного поля на обслуговуючий персонал, а також забороняє пересування людей без застосування засобів захисту. Встановлюється в ОРУ, в яких напруга перевищує 330 кВ на висоті 150 - 200 см на огорожах ділянок, де напруженість електричного поля перевищує 15 кВ / м.

Розміри плаката - 200х100 мм. Ширина червоної облямівки - 10 мм. Напис виконаний літерами червоного кольору на білому тлі.

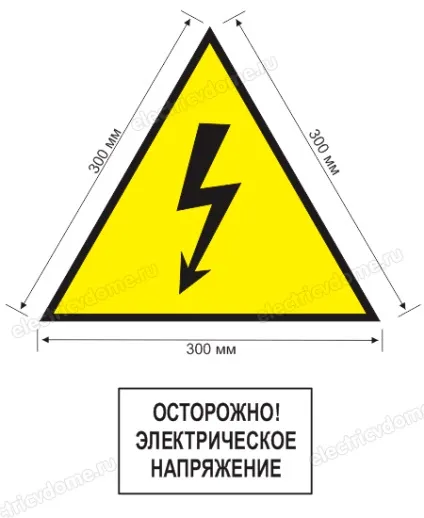

«ОБЕРЕЖНО електричну напругу» - знак електробезпеки, що попереджає про небезпеку ураження дією електричного струму. Вивішується в електроустановках будь-якого класу і підкласу підстанцій і електростанцій.

Знак виконується у вигляді рівностороннього трикутника зі стороною 300 мм - для розміщення на дверях приміщень. Якщо для розміщення на обладнанні, машинах, механізмах і тарі може бути зі сторонами: 25, 40, 50, 80, 100, 150 мм. Стріла і облямівка чорного кольору, фон - жовтого.

Також знак «обережно електрична напруга» може наноситься чорною фарбою на бетонних поверхнях (плити, паркани, огорожі ВРП, ж / б опори і т.д.) за допомогою трафарету.

розпорядчі плакати

Розпорядчі плакати використовуються для вказівки робочих місць (місць проведення робіт) у електроустановках, а також безпечних підходів до них.

«ПРАЦЮВАТИ ТУТ» - вказує робоче місце.

Розміри розпорядчого плаката - 100Х100 або 250х250 мм. Виконаний у вигляді білого квадрата зі сторонами відповідно 80 або 200 мм на синьому тлі. Напис виконаний чорними літерами всередині квадрата. Плакат переносний.

«Влазить ТУТ» - також є розпорядчим плакатом і застосовується при розташуванні робочого місця на висоті, вказує безпечний шлях підйому на робоче місце.

Розміри плаката - 100Х100 або 250х250 мм. Також як і плакат "працювати тут" виконаний у вигляді білого квадрата зі сторонами 80 або 200 мм на синьому тлі. Напис виконаний чорними літерами всередині квадрата.

вказівний плакат

«ЗАЗЕМЛЕНИЙ» - вказує, що певну ділянку електроустановки заземлений і про неприпустимість подачі на нього напруги. Вивішується на приводах комутаційних апаратів. У разі застосування вказівного і забороняє плакатів одночасно, вказівний плакат вивішується поверх забороняють.

Розміри плаката - 200x100мм або 100x50 мм з шириною білої облямівки 13 мм і 5 мм відповідно. Напис виконаний білими буквами на синьому тлі.
