Питання та відповіді про adsl-модемів zyxel
транскрипт
if ($ this-> show_pages_images $ Page_num doc [ 'images_node_id'])
4 З'явиться вікно Підключення по локальній мережі властивості, в якому на закладці Загальні виберіть Протокол Інтернету (TCP / IP) і натисніть кнопку Властивості. Якщо ви отримаєте відповідь від модему, то, значить, мережеві настройки на комп'ютері виконані правильно. Проведіть скидання налаштувань модему на заводські установки за допомогою кнопки RESET. Якщо відповідь не була отримана, тобто ви бачите повідомлення «Перевищено інтервал очікування для запиту», перевірте настройки мережевого підключення. В операційній системі Windows зайдіть в папку із мережею (Пуск> Налаштування> Панель управління> Мережеві підключення). Виберіть Підключення по локальній мережі і клацніть по ньому правою кнопкою миші. У контекстному меню натисніть Властивості ZyXEL Communication Corporation сторінка 4 з 31

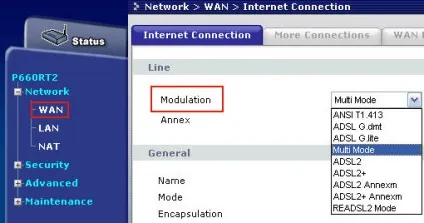

12 Для того щоб подивитися, який ADSL-стандарт використовується в поточній конфігурації модему, зайдіть на сторінку Status. У розділі Device Information в налаштуваннях WAN Information в рядку DSL Mode відображається поточний ADSL-стандарт. ADSL-стандарт відображається тільки після установки ADSL-з'єднання. При відсутності ADSL-з'єднання значення DSL Mode буде Error. Також змінити тип модуляції в ADSL-модем можна з режиму командного рядка. Для цього підключіться до модему за допомогою telnet-з'єднання і в командному рядку введіть команду, що відповідає обраному стандарту. Опис команд приведено в таблиці. Для того щоб подивитися, який ADSL-стандарт використовується в поточній конфігурації модему, виконайте команду wan adsl opmode. При відсутності ADSL-з'єднання ви побачите повідомлення DSL Standard: Error. Таблиця. Синтаксис і опис команд для установки ADSLстандарта Команда Опис wan adsl opmode wan adsl opencmd multimode wan adsl opencmd gdmt wan adsl opencmd glite wan adsl opencmd adsl2 wan adsl opencmd adsl2plus Показує ADSL-стандарт поточного з'єднання Встановлює режим Multimode (режим автоматичного вибору модуляції) Встановлює модуляцію G .dmt Встановлює модуляцію G.lite Встановлює модуляцію ADSL2 Встановлює модуляцію ADSL2 + wan adsl opencmd t1.413 Встановлює модуляцію ANSI T1.413 wan adsl opencmd adsl2_annexm Встановлює модуляцію ADSL2 AnnexM wan adsl opencmd adsl2p_annexm Встановлює модуляцію ADSL2 + Annex M wan adsl opencmd readsl2 Встановлює модуляцію RE ADSL2 Примітка: У деяких моделях синтаксис команд може бути відмінним від наведених в нашій таблиці. Скористайтеся командою wan adsl opencmd, для того щоб дізнатися точний синтаксис команд ZyXEL Communication Corporation сторінка 12 з 31
19 В папці Мережні підключення повинно бути присутнім Бездротове мережеве з'єднання. Виконайте луна-тестування бездротової точки доступу за допомогою команди ping. Запустіть командний рядок операційної системи Windows. Натисніть Пуск Виконати і у вікні Запуск програми наберіть англійськими літерами cmd або command (для користувачів Windows 98 / Me). Натисніть кнопку OK. Якщо ви отримаєте відповідь від точки доступу, то, значить, мережеві настройки на комп'ютері виконані правильно. Якщо відповідь не була отримана, тобто ви бачите повідомлення «Перевищено інтервал очікування для запиту», перевірте настройки бездротового з'єднання з мережею. В операційній системі Windows зайдіть в папку із мережею (Пуск> Налаштування> Панель управління> Мережеві підключення). У командному рядку введіть команду ping Виберіть Бездротове мережеве з'єднання і клацніть по ньому правою кнопкою миші. У контекстному меню натисніть Властивості ZyXEL Communication Corporation сторінка 19 з 31
22 3. Виконайте бездротове підключення до Wi-Fi точки доступу за допомогою засобів Windows. Якщо при використанні спеціальної утиліти, призначеної для роботи бездротового адаптера, не вдається встановити підключення до точки доступу, вимкніть її і скористайтеся вбудованими засобами операційної системи Windows для створення бездротового підключення. Для початку переконайтеся, що запущена служба Бездротова настройка (Wireless Zero Configuration) в Windows. Натисніть Пуск (Start) -> Панель управління (Control Panel) -> Продуктивність і обслуговування (Performance and Maintenance) -> Адміністрування (Administrative Tools) -> Служби (Services). Знайдіть службу Бездротова настройка (Wireless Zero Configuration), виділіть її та виконайте подвійне клацання лівою кнопкою миші. Потім відкрийте папку із мережею, виберіть Бездротове мережеве з'єднання, натисніть праву кнопку миші і в меню натисніть Властивості. В поле Тип запуску (Startup type) повинен бути встановлений параметр Авто (Automatic). Якщо служба не запущена, натисніть кнопку Пуск (Start). Натисніть OK ZyXEL Communication Corporation сторінка 22 з 31
23 Натисніть кнопку Бездротові мережі для пошуку точки доступу. У вікні Бездротове мережеве з'єднання властивості має бути присутня закладка Безпровідні мережі і встановлена галочка Використовувати Windows для настройки мережі. Якщо закладка Безпровідні мережі відсутня, то, значить, служба Бездротова настройка (Wireless Zero Configuration) не працює. Для підключення бездротового адаптера до пункту доступу натисніть кнопку Підключити. При підключенні до незахищеної мережі з'явиться повідомлення, в якому натисніть кнопку Підключити. Після цього відбудеться підключення до точки доступу. Про успішне бездротовому з'єднанні свідчить статус Підключено ZyXEL Communication Corporation сторінка 23 з 31
24 Примітка: В подальшому для забезпечення безпеки рекомендується змінити параметр Security Mode на WPA-PSK і використовувати захищене бездротове підключення. 10. Як створити захищену бездротову мережу? За замовчуванням в модемі P660HTW2 включена точка доступу, з'єднання з якою клієнт бездротових мереж Windows визначає як незахищене (небезпечне). Для забезпечення безпечного бездротового з'єднання вкажіть на точці доступу в поле Security Mode режим безпеки. Встановіть режим WPA-PSK (механізм шифрування Wi-Fi Protected Access на основі простого загального пароля). Це покращена версія протоколу WEP, що забезпечує високу безпеку бездротового з'єднання. В поле Pre-Shared Key введіть пароль довжиною від 8 до 63 символів. Використовуваний пароль потрібно буде вказувати при підключенні клієнтів до точки доступу. Натисніть кнопку Apply для застосування налаштувань. При пошуку доступних бездротових мереж в статусі точки доступу тепер буде вказано Безпечна бездротова мережа (WPA). Натисніть кнопку Підключити ZyXEL Communication Corporation сторінка 24 з 31
29 20. Як в модемі подивитися швидкість з'єднання? Підключіться до веб-конфігуратору модему. На сторінці Status в розділі Interface Status ви можете подивитися швидкість DSLсоедіненія. У стовпці Rate буде вказана швидкість передачі даних в Кбіт / с (до абонента / від абонента). Дізнатися швидкість DSL-з'єднання можна також з режиму командного рядка. Для цього виконайте команду wan adsl chandata. У рядку near-end bit rate буде вказана швидкість передачі даних в Кбіт / с до абонента. У рядку far-end bit rate буде вказана швидкість передачі даних в Кбіт / с від абонента. Dest мережу призначення; FF індекс інтерфейсу або з'єднання. Наприклад: Ethernetінтерфейс завжди дорівнює 00; перше з'єднання (Internet Connection) має індекс 00, друге 01 і т.д .; Len маска мережі; Device фізичний інтерфейс. Параметр enet0 це Ethernet-порт модему; mpoa00 це WAN-порт модему в режимі мосту і при використанні інкапсуляції ENET ENCAP; poe0 це WAN-порт модему при використанні інкапсуляції PPPoE; Gateway шлюз, який використовується для даного шляху маршрутизації; Metric кількість проміжних вузлів на шляху даного маршруту; stat використовується тільки для внутрішніх потреб; Timer 0 означає, що запис ніколи не буде видалена. Якщо цей запис було внесено в результаті роботи протоколу RIP, то значення дорівнюватиме 180 секундам. Їли такий запис не оновлюється RIP-протоколом, то буде видалена через 180 секунд. Use лічильник пакетів, надісланих з використанням даного маршруту. 21. Як подивитися таблицю маршрутизації в модемі? Переглянути таблицю маршрутизації в ADSL-модем можна з режиму командного рядка. Для цього виконайте команду ip ro st ZyXEL Communication Corporation сторінка 29 з 31
