Післявоєнна радянська зенітна артилерія
Система ГСП-100М, призначена для автоматичної дистанційній наведення по азимуту і розі піднесення восьми-менш гармат КС-19м2 і автоматичного введення значень для установки підривника за даними ПУАЗО.
Система ГСП-100М забезпечує можливість ручного наведення по всіх трьох каналах за допомогою індикаторного синхронної передачі і включає гарматні комплекти ГСП-100М (по числу гармат), центральний розподільний ящик (ЦРЯ), комплект сполучних кабелів і батарейний дає прилад.
Джерелом електропостачання для ДСП-100М є штатна станція харчування СПО-30, що виробляє трифазний струм напругою 23/133 В і частотою 50 Гц.
Всі знаряддя, СПО-30 і ПУАЗО розташовуються в радіусі не більше 75 м (100 м) від ЦРЯ.

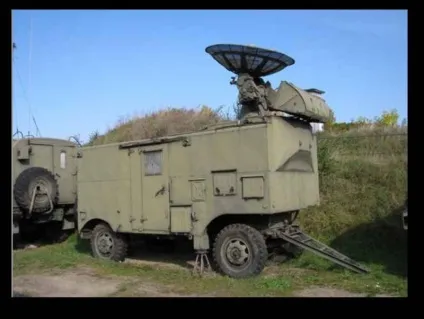

Радіолокаційна станція гарматного наведення КС-19 - СОН-4 представляє собою двовісний буксируваний фургон, на даху якого встановлена антена, що обертається у вигляді круглого параболічного відбивача діаметром 1,8 м з несиметричним обертанням випромінювача.
Мала три режими роботи:
- круговий огляд для виявлення цілей і спостереження за повітряною обстановкою по індикатору кругового огляду;
- ручне управління антеною для виявлення цілей в секторі перед переходом на автоматичне супровід і для грубого визначення координат;
- автоматичний супровід мети по кутових координатах для точного визначення азимута і кута разом в автоматичному режимі і похилій дальності ручним або напівавтоматичним способом.
Дальність виявлення бомбардувальника під час польоту на висоті 4000 м - не менше 60 км.
Точність визначення координат: по дальності 20 м, по азимуту і куту місця: 0-0,16 д.у.

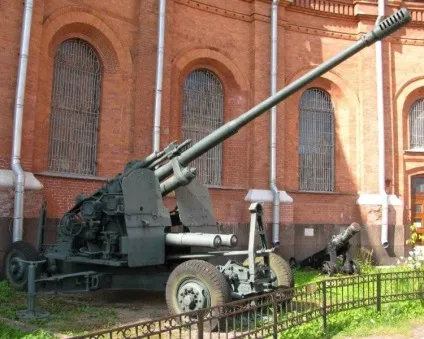

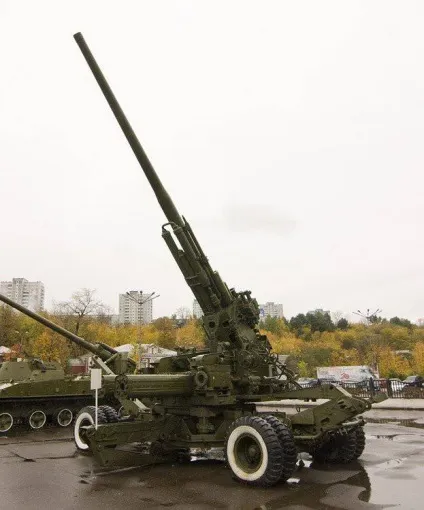

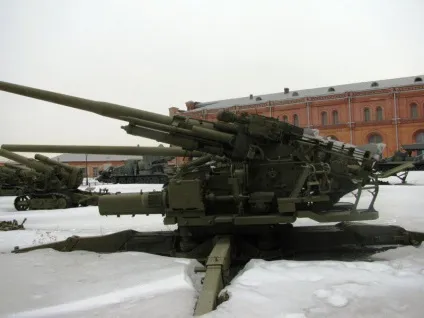

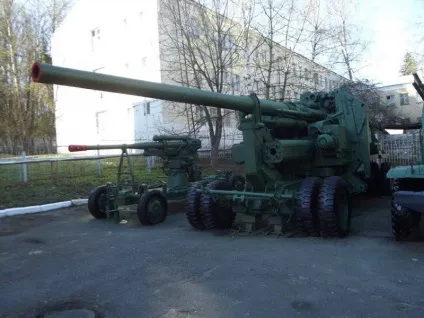

З 1948 по 1955 роки було виготовлено 10151 гармат КС-19, які до появи ЗРК були основним засобом боротьби з висотними цілями. Але і масове прийняття на озброєння зенітних керованих ракет далеко не відразу витіснили КС-19. В СРСР зенітні батареї збройні цими знаряддями були, щонайменше, до кінця 70-х років.
Знаряддя мало достягаемость по висоті - 20 км, по дальності- 27 км. Скорострельность- 12 постр. / Хв. Заряджання роздільно-гільзове, вага спорядженої гільзи (з зарядом) - 27,9 кг, вага снаряда - 33,4 кг. Маса в бойовому положенні-23500 кг. Маса в похідному положенні - 29000 кг. Розрахунок - 10 осіб.

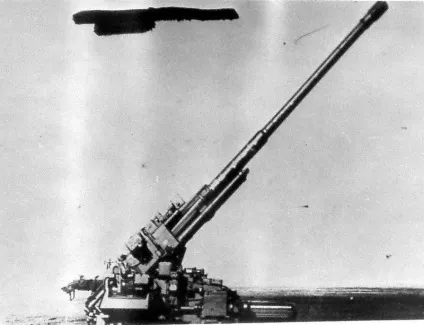

Зенітні гармати КС-30 були дуже громіздкі і маломобільних.
Харчування гармати - магазинне, в магазині 4 патрона.
Гальмо відкату гідравлічний, веретенного типу. Врівноважує механізм пружинний, що коливається, що тягне типу.
На платформі верстата розташовані стіл для обойми з патронниками і три сидіння для розрахунку. При стрільбі з прицілом на платформі перебувають п'ятеро осіб розрахунку, а при працюючому ПУАЗО - два або три людини.
Хід вози невідокремлюваний. Підресорювання торсіонне. Колеса від вантажного автомобіля ЗІС-5 з губчастим наповненням покришок.
-автоматичну дистанційну наводку гармат батареї за даними ПУАЗО (основний вид наведення);
-напівавтоматичну наводку кожної гармати за даними автоматичного зенітного прицілу;
-ручну наводку гармат батареї за даними ПУАЗО за допомогою нуль-індикаторів точного і грубого відліків (індикаторний вид наведення).

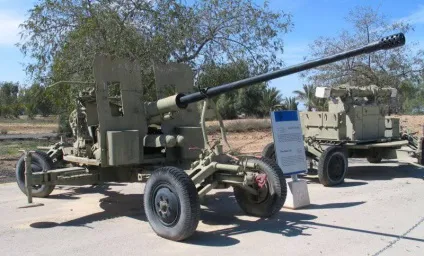

Конструктивні недоліки С-60 виправили, і гармата благополучно збивала американські літаки.
За заявою сербських військових вони збили з цих знарядь кілька КР «Томагавк».

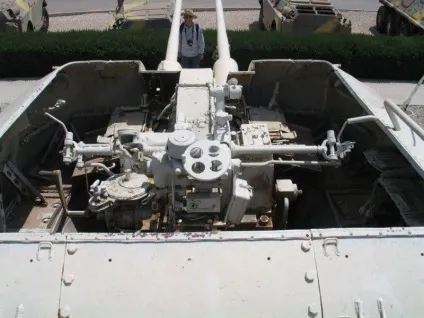

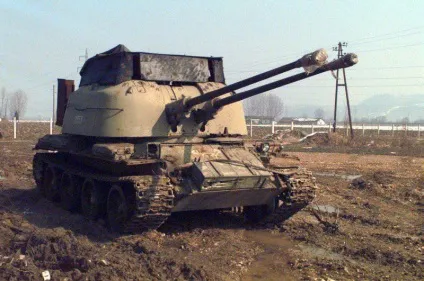

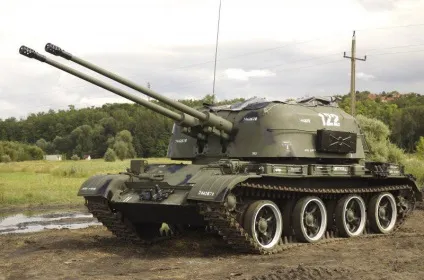

ЗСУ-57-2 прямували на озброєння зенітно-артіллерійскійх батарей танкових полків двухвзводного складу, по 2 установці у взводі.

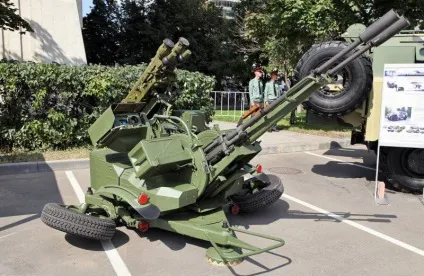

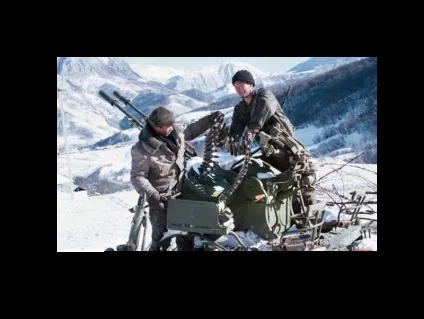

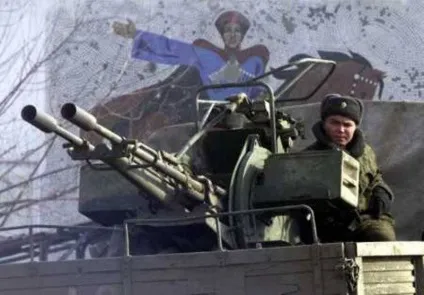

Харчування автоматів стрічкове. Стрічки металеві, кожна з них споряджена 50 патронами і покладена в швидко сменяемую патронну коробку.

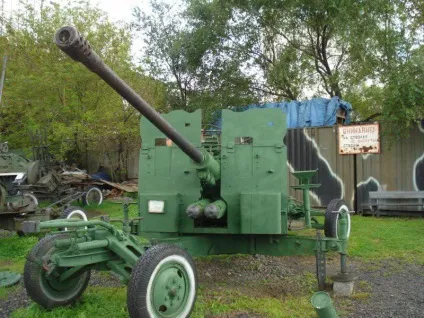

Пристрій автоматів практично однакове, розрізняються лише деталі механізму подачі. Правий автомат має праве харчування, лівий - ліве. Обидва автомата закріплені в одній колисці, яка, в свою чергу, розташована на верхньому верстаті лафета. На підставі верхнього верстата лафета розташовані два сидіння, а також ручка поворотного механізму. У вертикальній і горизонтальній площинах гармати наводяться вручну. Поворотна ручка (з гальмом) підйомного механізму розташована з правого боку сидіння навідника.
Скорострільність - 2000 пострілів в хвилину. Маса установки - 950 кг. Дальність стрільби: 1,5 км по висоті, 2,5 км по дальності.
Широкорад А. Б. Енциклопедія вітчизняної артилерії.
