Робимо камеру для бластинга невеликих деталей своїми руками.

Часто в процесі виготовлення чергової саморобки мозгочіну-конструктору необхідно, очистити деталі складної форми від іржі, зробити матовим скло, підготувати поверхні деталей для зварювання. Всі ці завдання чудово виконує піскоструминний апарат. але його використання вимагає спеціального приміщення. захисного костюма і потужного компресора.

Всіх цих недоліків позбавлена ​​технологія бластинга. У ній обробка поверхонь ведеться НЕ піском. а спеціальними абразивами на основі корунду з меншим діаметром частинок і при меншому тиску.

Для застосування цієї технології в звичайному приміщенні необхідні спеціальні камери. один з варіантів такої камери з речей куплених в звичайному будівельному магазині ми і реалізуємо.

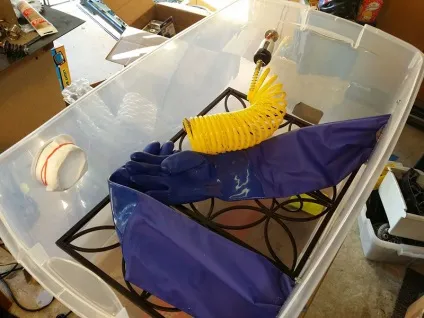

Крок 1: Матеріали та інструменти

- прозора ємність для зберігання об'ємом від 30 літрів. з щільно закривається кришкою;
- шматок оргскла товщиною 3 мм за розміром кришки нашої ємності;
- товсті гумові рукавички довжиною до ліктя;
- пластмасові сантехнічні манжети діаметром 150 мм;
- пластмасові сантехнічні фітинги діаметром 100 мм;
- повітряний фільтр - можна використовувати вкладиш від промислового респіратора;
- спіральний шланг високого тиску від компресора;
- піскоструминний наконечник;
- фітин г з кульовим краном для використання в пневмосистемах;
- силікон, рідкі цвяхи, ущільнювачі. металовироби, і т. д;
- електричний лобзик. дриль, свердла по дереву і металу.

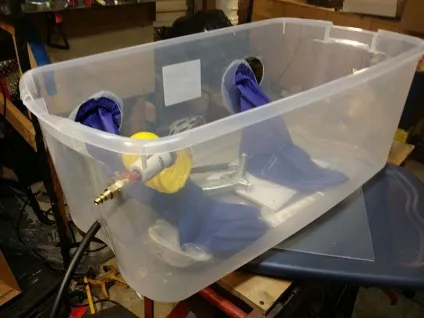

Крок 2: Збираємо камеру

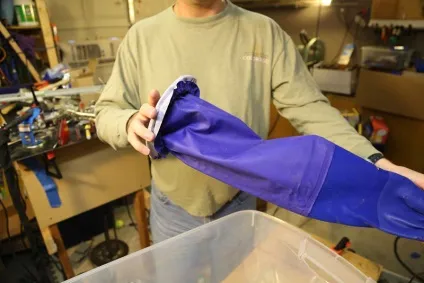

кріпимо рукавички

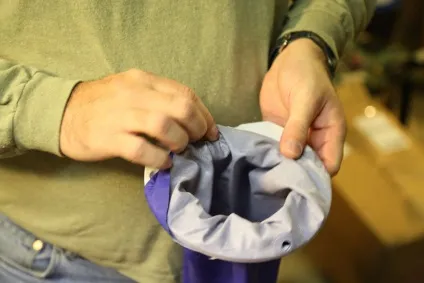

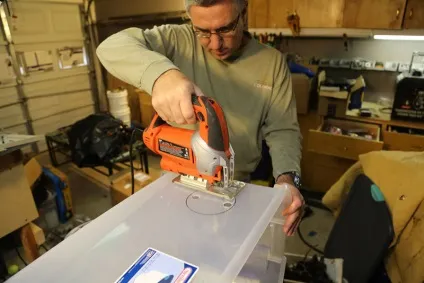

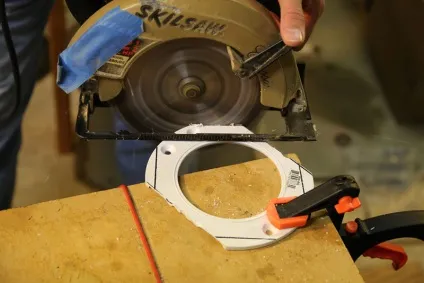

Розмічаємо на бічній поверхні ємності отвори для рук. Для цього прикладаємо до неї пластмасові кільця і ​​обводимо маркером їх контури. Лобзиком вирізаємо внутрішні отвори і ретельно видаляємо виникли задирки. Свердлимо отвори для гвинтів кріплять рукавички. При необхідності підрізаємо кільця для додання їм круглої форми. Обернувши розтрубом рукавички кільце фіксуємо його в отворі за допомогою болтів і гайок. Ущільнюємо вийшло з'єднання силіконом.

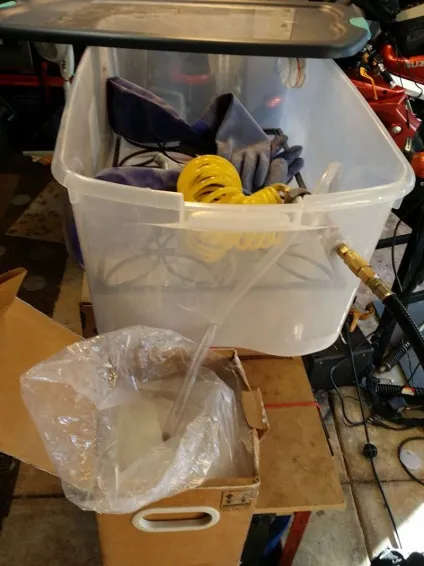

Монтуємо систему подачі і видалення повітря

Розмічаємо і свердлимо отвори для пневмофітінга і відведення повітря. Вкручувати фітінг. У вихлопний отвір вклеиваем суперклеєм відрізок пластмасового сантехнічного фитинга. Зсередини ємності встановлюємо на ньому повітряний фільтр фіксуємо його канцелярською гумкою.

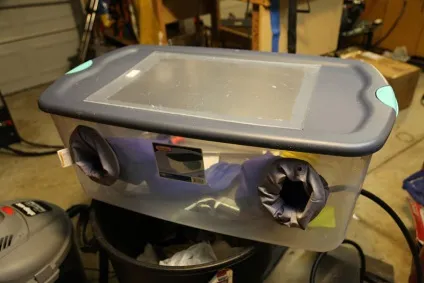

Робимо оглядове вікно

У кришці ємності прорізаємо отвір і вклеиваем в нього оргскло.

Крок 3: Можливі вдосконалення і поради

Після випробування виявилося, що для зручності використання цієї саморобки потрібні деякі доопрацювання:

- ємність для виготовлення камери повинна бути якомога більш глибокої;
- діаметр отворів для рук повинен бути більше ніж обсяг передпліч;
- довжина рукавичок повинна бути такою щоб на них не виникала гармошка;
- Пневмошланг повинен бути мінімально можливою довжини і як можна більш гнучким;
- на дно ємності необхідний невеликий пластмасовий трап - частинки абразиву будуть накопичується під ним і не завадять роботі;
- оргскло оглядового вікна зсередини потрібно обклеїти захисною плівкою - абразив псує її.

УВАГА! Завжди працюйте тільки в респіраторі!

Ретельно герметизують всі з'єднання.

Пам'ятайте, частинки абразиву проникаючи в легені викликають невиліковний силікоз!

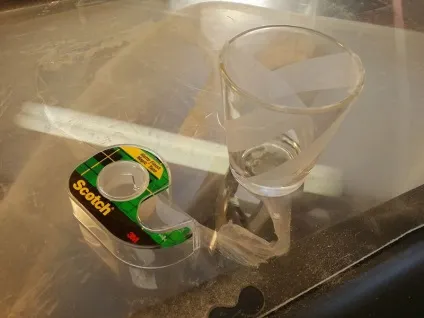

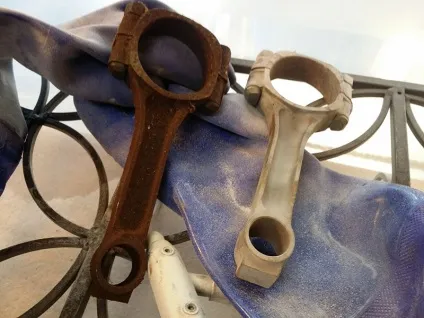

Крок 4: Речі до і після обробки Бластінг
