Підживлення системи опалення схема пристрою і принцип роботи
Більшість квартир і будинків використовує в ролі теплоносіїв системи опалення воду або спеціальні синтетичні засоби. Щоб інженерна мережа працювала без перебоїв необхідні допоміжні елементи: реле, датчики, контролери. Крім того, для підтримки робочого тиску в трубопроводі знадобиться підживлення опалення. Розглянемо яку роль вона виконує, основні різновиди, як влаштована і чи можна зібрати самостійно.

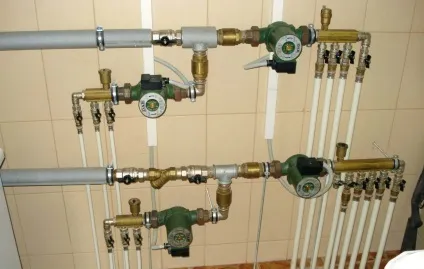

Функція підживлення системи опалення
На жаль, обсяг робочої рідини в системі опалення непостійний, з часом її стає все менше. Зі зниженням тиску вільний простір заповнюється повітрям, з'являються пробки. Циркуляція рідини припиняється що призводить до перегріву обладнання. В результаті котел може вийти з ладу, що загрожує значними матеріальними витратами.
Розглянемо п'ять основних причини втрати води в трубах:
- При відкритому контурі опалення гаряча вода починає випаровуватися з розширювального бака. В такому випадку помітити зниження тиску в трубах легко, як і заповнити його знову.
- Часом спрацьовує автоматичний воздухосбрасиватель. Це відбувається через те, що клапан випускає не тільки повітря, а й водяна пара. Хоча втрати не такі великі як в першому випадку, з часом тиском падає до критичної позначки.
- Коли котел довгий час працює з максимальною віддачею, для уникнення перегріву спрацьовує запобіжний клапан. У цей момент може відбуватися скидання теплоносія.
- Невеликі протікання також є однією з причин зниження тиску в трубах. Часто мікроскопічні тріщини складно помітити, але вода повільно покидає систему.
- Згодом внутрішня поверхня труби покривається корозією і руйнується. Через це збільшується загальний обсяг опалювальної системи. Складно розпізнати цю причину, але відновлювати тиск робочої рідини і раніше важливо.
Щоб уникнути такого розвитку сценарію встановлюють підживлення труб опалення. Нерідко на цю роль підходять автоматичні пристрої, вони працюють постійно, виключають людський фактор. За допомогою підживлення втрачений об'єм води заповнюється і обладнання може працювати без збоїв, що економить кошти власника приміщення.

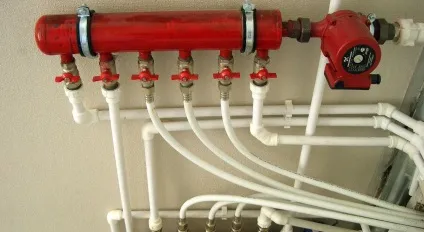

Принцип роботи підживлення
Підживлення потрібна для відновлення об'єму або тиску в опалювальній системі. Коли пристрій додає робочу рідину, воно автоматично зупиняється після вирівнювання основних показників. Найчастіше обладнання з'єднується з холодним водопроводом, звідти забирається рідини. Іншим варіантом служить накопичувальна ємність, тут доводиться вручну поповнювати запас, і зазвичай вона призначена для синтетичних засобів.
Розроблено два види підживлення опалення:
- Ручний. Призначений для невеликих замкнутих контурів, в яких відбуваються малі скачки тиску. Для своєчасного виявлення витоку застосовують манометр. Коли натиск падає, відкриваючи відповідний кран подають воду, тим самим заповнюються втрати. Рідина перетікає між трубами або самостійно, або за допомогою спеціального насоса. Бюджетні рішення мають в розширювальному баку переливну трубу, коли вода доходить до цієї позначки подачу рідини припиняють. Єдиним мінусом такого пристрою служить необхідність постійного нагляду і досвіду виконання процедури.
- Автоматична. Устаткування самостійно обробляє дані з манометра. При досягненні критичної позначки відкривається клапан подачі робочої рідини. Як і при ручному управлінні, тиску в холодному водопостачанні іноді недостатньо, тому встановлюють насоси. Коли втрати води в системі опалення відновлені клапан перекривається. Перевага перед ручним методом є автоматизація процесу. Їдучи з дому на кілька днів, не потрібно турбуватися що котел перегріється або вийде з ладу. Недоліком можна вважати збільшення витрат на електрику.
Необхідність підживлення виникає не завжди. Щоб устаткування не простоювало його можна використовувати і в інших цілях. Воно здатне заповнити трубопровід водою або синтетичним теплоносієм. Стане в нагоді обладнання на початку опалювального сезону, коли проводять опресовування всієї системи. А також пристрій придатний для промивання труб, скидання води або її фільтрації від грубих частинок.
Основні елементи
Як і будь-яке обладнання підживлення складається з декількох частин. Розглянемо кожну деталь окремо.
Виконавчий механізм
При ручному управлінні встановлюють одну засувку, через яку подають або перекривають воду. Автоматичне обладнання може містити різні види пристроїв дистанційного керування. Найпопулярнішим варіантом служить редукційний клапан. Він складається з трьох частин: запірний і зворотний клапан, а також редуктор тиску. При цьому його встановлюють як в механічні системи, так і оснащують електричними датчиками управління.
У виконавчому механізмі встановлюють нижній поріг тиску. Коли манометр вловлює втрати мембрана відпускає пружину, та впливає на робочий шток, після чого отвір клапана відкривається. Коли тиск нормалізується мембрана знову тисне на пружину і шток встає на місце, закриваючи прохід конусом.
Налаштувати поріг тиску, при якому буде починати подача робочої рідини, можна за допомогою гвинта, закріпленого нагорі виконавчого механізму. Встановивши його в певному положенні, позиція фіксується контргайкою. Щоб не помилитися з налаштованим тиском на пристрої є манометр.
Зворотній клапан
Робоча рідина з опалювальної системи не повинна змішуватися з питною водопровідною водою. Це призведе до негативних наслідків:
- Зроблять воду непридатною для вживання людиною через розвиток бактерій.
- Так як труби опалення поступово руйнуються усередині в воду може потрапити корозія, яка шкідлива для здоров'я.
- Зниження ККД котла через втрату тиску і зниження температури.
Теплоносій може потрапити в водопровід під час підживлення якщо тиск в опалювальній системі вище ніж в трубах з холодною водою. Інша причина змішування - запірна арматура вийшла з ладу і почала пропускати.
Щоб уникнути неприємної ситуації позаду виконавчого пристрою ставлять зворотний клапан. Деякі конструкції передбачають цю деталь всередині редукційного клапана. Сучасні конструкції підживлення мають «переривник потоку», який встановлюється перед обладнанням.
Накопичувач і насос
Коли тиск в опалювальній системі вище ніж у водопроводі, знадобиться насос щоб заповнити втрати робочої рідини. Автоматично або вручну подати воду неможливо. Якщо ж вийде з ладу зворотний клапан, тоді стається збій теплоносія в холодну водопостачанням.
Розроблено насоси з накопичувальним баком, в якому завжди є запас води для заповнення втрат в опаленні. Це дозволяє вирішити проблему, навіть коли в холодному водопроводі низький тиск. Насоси можуть бути як ручними, так і автоматичними. Перший варіант передбачає установку накопичувальної ємності вище рівня розширювального бака. Таку схему монтажу називають гравітаційної. У другому випадку застосовується гідроакумулятор, з'єднаний з мембраною, постійно знаходиться під тиском.
Випускаються вертикальні насоси без накопичувального бака. Вони призначені для приватних будинків і встановлюються в колодязях під воду.
Іноді в холодному водопроводі подається рідина з домішками яка може порушити роботу систему опалення. Для захисту перед виконавчим пристроєм встановлюють два види фільтрів:
- Очищення від сміття. Всередині використовується сітка з дрібними осередками, в яких застряють забруднюючі частинки. Іноді такий фільтр вбудовують в виконавчий механізм.
- Хімічне очищення. Щоб уникнути корозії труб опалення пом'якшують надходить воду. Зазвичай за допомогою реагентів усувають солі кальцію.
Всі види фільтрів потрібно регулярно чистити. Так вони будуть надійно виконувати свої функції і не забивати клапани.
Особливості підживлення відкритого контуру опалення
Відкрита система має розширювальний бак. Його встановлюють в найвищій частині «магістралі». Він допомагає впоратися з тепловим розширенням води, компенсуючи тиск в опаленні. Для визначення рівня рідини з ємності на кухню або у ванну кімнату виводять контрольну трубку. В кінці цієї трубки встановлюють запірну арматуру, вона допоможе уникнути витоку перевитрати води.
У контрольний час кран відкривається. Якщо вода тече, тоді все в порядку. В іншому випадку потрібно негайно поповнити рівень води.
Гравітаційна опалювальна система має три основні елементи:
- кульовий кран необхідний для передачі теплоносія з водопроводу в опалення;
- фільтр допомагає усунути небезпечні домішки;
- зворотний клапан захищає від змішування питної води і рідини з опалювальної системи.
Відмінності підживлення закритого контуру
Закритим системам характерно внутрішнє високий тиск, тому вручну налаштовувати рівень теплоносія складно. Для вирішення завдання встановлюють автоматичне обладнання. Воно самостійно стежить за втратами і заповнює їх у міру необхідності. Важливо щоб в такому пристрої були фільтри, вбудовані в редуктор, зворотний клапан і засувка. Закриті контури завжди повинні оснащуватися манометром, для візуального відстеження тиску всередині.
Вибір місця установки
Чи не дозволяється врізати конструкцiї. підживлення в будь-якому місці контуру опалення. Норми місця монтажу описані в СНиП, ось деякі з них:
- Устаткування для підживлення встановлюють в місці з мінімальним тиском в опалювальній системі. У закритому контурі установку монтують біля насосного вузла.
- Щоб теплоносій гарантовано не потрапив в холодне водопостачання врізають додаткову запірну арматуру.
- Якщо насос циркуляції почне підвищувати тиск в опалювальній системі понад те що дає підживлення, знадобиться додатковий насос перед обладнанням, заповнюють втрати в контурі.
підсумкові рекомендації
Вибираючи підживлення системи опалення, керуйтеся її надійністю і зручністю використання. Якщо у вас невеликий будинок або квартира, тоді досить простої конструкції. Рекомендується вибирати виконавчий пристрій з мінімальним адгезійним коефіцієнтом. Такий матеріал стійкий до утворення вапняного нальоту, а значить довше прослужить.
Очистити картридж запірної арматури, можна виконавши наступну інструкцію:
- Ізолювати обладнання підживлення.
- У нижній частині арматури відкрутити ручку управління.
- Зняти кришку, викрутивши настроювальний гвинт.
- За допомогою плоскогубців замінити картридж.
- Зібрати пристрій назад.
Встановивши підживлення, проводите своєчасний ремонт її деталей і тоді в будинку завжди буде тепло.
