Підвіска оптичного кабелю на опорах ЛЕП
Прокладка комунікацій зв'язку за технологією повітряно-кабельного переходу дуже популярна у сучасних будівельних компаній. І це не дивно. Даний метод підвіски оптичного кабелю дозволяє уникнути безлічі проблем, оскільки відпадає потреба займатися:
- узгодженням і оформленням безлічі документів щодо землевідведення;
- до мінімуму знижується можливість пошкодження вже існуючих житлових або промислових об'єктів;
- не потрібно проводити геодезичні і топографічні роботи.
Тим самим, значно знижуються як терміни будівництва, так і його вартість: підвіска оптичного кабелю проводиться на раніше встановлених повітряних лініях зв'язку (опорах).
Прокладка ВОЛЗ здійснюється декількома способами.
Підвіска оптоволоконного кабелю на опорах ВЛЕП
Установка за допомогою вбудованого сталевого несучого тросу.
В цьому випадку використовуються підвіси з оцинкованого металу (найчастіше сталь), за допомогою яких кабель з'єднання встановлюється на оцинкований трос, натягнутий на консолях. Консолі прикріплені до опорних стовпів спеціальними гвинтами-саморізами. Тут необхідні точні розрахунки висоти їх установки, оскільки саме вона дозволяє виконувати норматив стріли провисання. Консолі встановлюються на висоті, достатній для того, щоб сама нижня точка провисання була розташована не нижче 4,5 м. Дуже важливо в цьому випадку, щоб підвіси не тільки досить щільно прилягали до кабелю, але одночасно залишали необхідний зазор для його вільного руху.
Ріс.№1. Схема розміщення обладнання при підвісці оптичного кабелю на ВЛЕП
Правила проведення робіт:
Підвіска оптичного кабелю між будинками (будинками)
В даному випадку використовуються кабелі марки ОПЦ (з центральним оптичним модулем) або ОКПЦ (з центральною трубкою), а також підвісної кабель ОСД заводу виробника "Еврокабель-1".

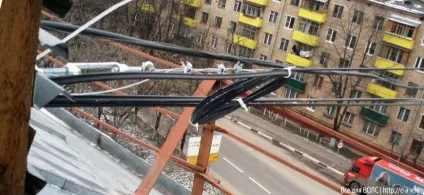

Рис.№2. Фото кріплення ОК при протягуванні між двома будинками
Підвісна кабель ОПЦ
Розрахований переносити перепади температур від -60 до +70 ° С. За нормативному розтягуючому зусиллю він повинен витримувати від 4 до 12 кН при тиску 0,5 кН / см. Кількість оптоволокон в кабелі варіюється від 2 до 48, в залежності від потреб конкретної лінії зв'язку. Внутрішня порожнина центрального оптомодуля наповнена гідрофобом (водооталкивающая матеріал). Кабель ОПЦ використовується для з'єднань між будівлями і спорудами, а також прокладається по існуючих лініях зв'язку, електропостачання, контактним мереж (метро, трамвайні, тролейбусні, фунікулерних лінії) і електрифікованих залізниць. Відстань між опорами варіюється від 50 до 150 метрів. Подивитися каталог кабелю ОПЦ.
Кабель ОКПЦ для підвісу
У центральну трубку укладені до 24 оптоволокон. Виносної силовий елемент являє собою стеклопластіковий стрижень, ізольовані поліетиленовою оболонкою сталевий трос або сталевий дріт. Так само, як і ОПЦ, він витримує температури від -60 до +70 ° С. Допустимі значення розтягуючого зусилля становлять 4-9 кН. Кабель ОКПЦ застосовується скрізь там, де і ОПЦ.
Способи підвіски кабелю на опорах повітряних ліній зв'язку
Підвіска оптокабелей по повітряних лініях в залежності від конкретних умов здійснюється 3 методами:
- Оптокабель монтується всередину грозозахисного троса.
- Навивка оптокабеля здійснюється на фазову і грозозахисного проводку.
- Підвіска самонесучих оптокабелей між опорами.
У першому випадку (монтаж на опорах повітряних ліній зв'язку (опори ЛЕП 110 KW і більш, міських і залізничних контактних ліній, автоблокувальні мереж) оптоволоконний кабель він повинен задовольняти вимогам діелектрики, т. Е. Володіти стійкістю по відношенню до дії сильних електромагнітних полів (блискавки , стандартне і надзвичайну напругу в ЛЕП і т. п.). Провідник повинен відповідати і конструктивним вимогам, що пред'являються до його здатності переносити розтягують перевантаження, що виникають в результаті провисання на ділянках між опорами. З цією метою використовуються оптіковолоконние кабелі, виготовлені з арамідних (поліамідних) ниток. Вони являють собою високоміцні вуглецеві волокна, з яких, виготовляються і бронежилети. Подібні вироби кріпляться на опорах переважно за допомогою спіральної натяжна і підтримуючої арматури, нейтралізує вплив на кабель екстремальних здавлюють сил і забезпечує високу стійкість на розтяжне зусилля.
Нерідко підвіска оптичного кабелю на опорах повітряних ліній здійснюється за допомогою кріплення на зовнішні несучі елементи. Наприклад, до окремого тросу. В якості альтернативи діелектричні оптокабелю використовується оптичний кабель, безпосередньо вбудований в грозозахисний трос. В цьому випадку провідник відіграє подвійну роль: інформаційного передавача і громовідводу елемента електролінії. Стики з передавальної лінією ВОЛЗ, в основному, забезпечуються вставками з діелектричного оптокабеля. Якщо оптоволоконний зв'язок прокладається через тунелі, провідники мають ізолюючу оболонку з негорючих матеріалів (ПВХ, композитні).
