Підсистема для вентильованого фасаду

Система вентильованого фасаду являє собою конструкцію, що складається з кілька шарів. Монтаж облицювального матеріалу виконується на опорно-несучий каркас, який кріпиться до поверхні фасаду і стін, за допомогою різних вузлових елементів.

Підсистема для вентильованого фасаду виконує роль опорної обрешітки - надійно утримує облицювальні панелі фасаду і забезпечує вентиляцію між обшивкою, і теплоізоляційним шаром.

Залежно від типу кріплення облицювальних плит, підсистема може мати різну конструкцію і складатися з різних елементів.

Зупинимося на даному моменті докладніше і розглянемо пристрій підсистеми більш докладно.

Особливості конструкції і вживані матеріали

Для забезпечення надійного кріплення основної обробки фасаду, підсистема повинна відповідати цілій низці якостей:

• Стійкість до процесів гниття і корозії;
• Висока здатність до статичних і динамічних навантажень під впливом облицювальний матеріал, вітру, температури і опадів;
• За допомогою підсистеми можливе виправлення кривизни і конструктивних недоліків поверхні стін;
• Простота монтажу в стислі терміни.

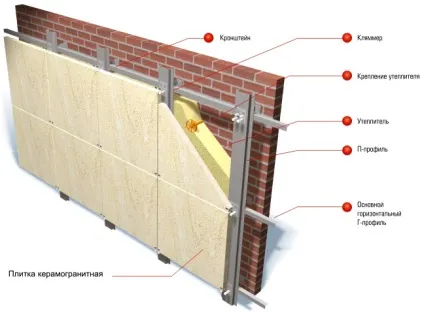

Загальна схема пристрою каркаса під вентфасад

Виходячи з перерахованих вище нюансів і матеріалу застосовуваного для виготовлення підсистем вентфасадов, прийнято виділяти кілька типів каркасів. Багато в чому, дані матеріали визначають кінцеві характеристики несучої обрешітки:

1. Оцинкована сталь - довговічний і надійний матеріал для створення міцної конструкції. З усіх видів є найбільш доступним і практичним рішенням. Підсистема на основі оцинкованих елементів абсолютно екологічна, пожежобезпечна і має високу температуру плавлення. Можливий монтаж вентильованого фасаду з керамограніта і плит з натурального каменю.
2. Алюмінієві сплави - міцний матеріал з високими антикорозійними властивостями. На відміну від оцинкованої сталі, температура плавлення сплавів нижче, що не кращим чином позначається на пожежонебезпечних властивості.
3. Дерево - найбільш дешевий і досить міцний матеріал. Каркас з використання дерев'яного бруса простий в монтажі і не вимагає спеціальних навичок, і обладнання. Головний мінус такої конструкції - це схильність деревини до гниття.
4. Нержавіюча сталь - найдорожчий і довговічною матеріал для підсистем вентильованих фасадів. Нешкідливий, не піддається процесам гниття і корозії. Термін служби такої підсистеми прийнято прирівнювати до терміну експлуатації самої будівлі.

види конструкцій

Схема установки простого каркаса

Головне технологічне відмінність однієї системи від іншої - це напрямок і положення направляючих профілів. У більшості випадків, положення задається виходячи з розмірів та особливостей облицювальний матеріал. Можливо вертикальне, горизонтальне або перехресний спосіб з утворенням осередків.

Комбінування горизонтального і вертикального розташування профілю є найбільш вигідним, оскільки дозволяє проводити кінцевий монтаж фасадних плит з будь-яких матеріалів.

Кріплення вентильованого фасаду може виконуватися різними методами, але в більшості випадків, прийнято використовувати наступні два способи:

• Монтаж фасадних кронштейнів до стіни і фасаду будівлі - найпоширеніший спосіб кріплення підсистеми, що володіють надійним зчеплення з поверхнею і простотою облаштування. Рекомендується застосовувати в тому випадку, якщо надійність несучих стін не викликає побоювань і перевірена фахівцями. Крок між кронштейнами безпосередньо залежить від використовуваних фасадних панелей.
• Монтаж до міжповерховим перекриттях - даний спосіб застосовується, якщо попередній варіант не підходить в силу конструктивних особливостей. Як правило, це рихлість і крихкість несучих стін. Для кріплення підсистеми використовують посилені кронштейни з більшою товщиною металу, які монтуються на перекриттях і балках будівлі.

Кріплення елементів оздоблення та облицювальних панелей, в свою чергу, також залежить від типу матеріалу облицювання.

По виду кріпильних елементів, підсистеми для вентильованого фасаду бувають з наступним способом навісу облицювальних панелей:

• Відкритий кляммерний спосіб - застосовується для монтажу плит з керамограніта. Кляммер являє собою пластину з вигнутим зажимами, які надійно тримають керамогранитную плиту. Виготовляються з нержавіючої або оцинкованої сталі. Після монтажу відкриті частини обробляються порошковим способом, в колір фасадного керамограніта.
• Прихований кляммерний спосіб - на відміну від попереднього виду, затиск вставляється в торець фасадної плити. Більш дорогий метод кріплення, так як вимагає додаткових витрат на торцеві пропили.

Монтаж кріпильної планкою - використовується для кріплення керамограніта і природного каменю. Для фіксації планки, в плитах пропілівают торцеві пази, які обробляються силіконовим герметиком. За рахунок великої кількості браку в процесі підготовки плит, даний метод застосовується досить рідко і тільки якщо інші кріпильні способи здійснити не вдалося.

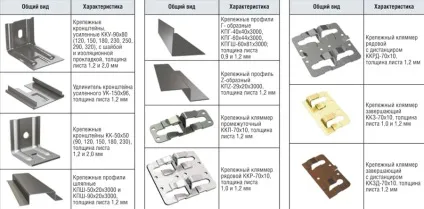

Основні складові елементи підсистеми

Кріплення на гачки - застосовується для установки металлокассет. Гачок розташовується в металевій профілі і надійно утримує облицювальну плиту.

Заклепувальний спосіб - використовуються для монтажу фіброцементних, композитних, оцинкованих та інших типів плит. Для цього в напрямних і оздоблювальних плитах свердлити отвори, після чого щільно закріплюється заклепкою. Незважаючи на простоту монтажу, даний спосіб трохи псує зовнішній вигляд фасаду великою кількістю заклепок.

Анкерний спосіб - самий складний і витратний варіант установки вентильованого фасаду, так як вимагає спеціального устаткування, для просвердлювання конусних отворів під анкери. За рахунок кріплення із зворотного боку плити, забезпечує найбільш якісний і презентабельний вигляд фасаду.

Технологія облаштування та монтажу

Загальна схема облаштування каркаса

Як і при установки інших опорних каркасів, облаштування підсистеми для вентильованих фасадів починають з розмітки, враховуючи тип будується конструкції і матеріал облицювальних панелей.

Загальний процес монтажу підсистеми можна звести до наступних етапів:

1. По кутах будівлі кріплять вузлові елементи на відстані 15-20 см від краю стіни.
2. По розмітці просвердлюють отвори для кріплень і очищають їх від пилу. На поверхню стіни монтують опорні кронштейни, зі спеціальною підкладкою у вигляді паронитовой прокладки. Кронштейн кріпиться анкерними дюбелями, які затягуються шуруповертом зі спеціальною насадкою.
3. Залежно від форми використовуваного кронштейна, використовують відповідну перехідну вставку для профілю.
4. Використовуючи спеціальні пази для регулювання рівня вставок, усувають нерівності стіни.

Підкладка і Г-подібний кронштейн

Після установки опорного кронштейна і перехідною вставки, облаштовують теплоізоляційним шар. Для цього на утеплювача роблять прорізи, після чого нанизують на кронштейн. Надлишки утеплювача по краях кронштейна або видаляють, або акуратно заправляють, щоб уникнути появи містків холоду.

Утеплювач надійно фіксують до поверхні стіни за допомогою дюбелів, з круглою пластмасовою капелюшком. Кількість дюбелів береться з розрахунку 5 штук на 1 м / кв.

Після установки і фіксації утеплювача, теплоізоляцію закривають звукоізолюючою мембраною.

На останньому етапі проводять монтаж направляючих з металевого профілю за допомогою оцинкованих саморізів або заклепок.

Більш детальну інформацію про навісному вентильованому фасаді можна дізнатися в окремій статті, яка розглядає види і пристрій даних конструкцій.
