Підсилювач потужності звуку своїми руками на 30 ват

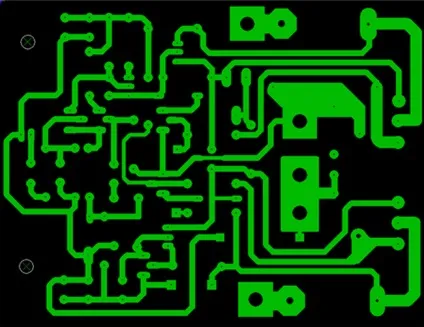

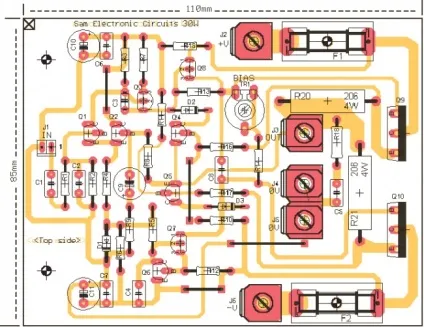

У цій статті ми розповімо, які компоненти потрібні, щоб зібрати власний підсилювач звуку на 30 Ватт своїми руками в домашніх умовах. Друкована плата в LAY форматі додається.

Буває, є потреба в підсилювачі з великою номінальною потужністю, та й якість звуку, щоб було відмінне. Природно купувати таку апаратуру дорогувато, тоді приходить думка, "А чи не зібрати б самому такий підсилювач в домашніх умовах?». Ось ми пропонуємо просту схему підсилювача звуку на 30 Ватт, що зможе і потужністю і якістю звучання порадувати.

Запропонована схема не з нових, перевірена. На охолодному радіаторі слід встановити пару транзисторів (Дарлінгтонскіх) в TOP3 корпусі. Між ними в свою чергу слід покласти слюду для ізоляції, а щоб була хороша тепловіддача, потрібно термопасту не пошкодувати і нанести (КПТ-8).

На цій схемі встановлений резистор TR, він потрібен для установки спокою струму. Щоб відрегулювати цей резистор правильно потрібно: на кінці резисторів R20 (або R21) закріпити затиски мультиметра і уможливити відбір проб напруги (гранична потужність на мультиметри повинна стояти 200 мВ), далі отриману потужність відрегулювати на резисторі TR до позначки 12 мВ.

Такий спад напруги можна прирівняти до постійного струму - 30 мА. Дайте підсилювача звуку побути в такому постійному стані приблизно хвилин 15 без вхідного сигналу, після чого показання звірити повторно.

Схема підсилювача звуку потужність на 30 Ватт

Список компонентів для виробництва блока звуку на 30 Ватт:
